Description

Производитель: EMAUX. Китай

Модель: MPV02

Артикул товара: 88280306

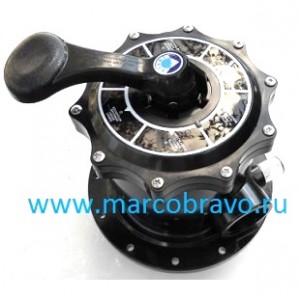

Вентиль 6-ти позиционный Emaux MPV02 (верхний. 2) — предназначен для фильтров Emaux V700-V1400. Корпус изделия изготовлен из ABS. Тип подключения вентиля к фильтру — верхнее. Диаметр присоединений вентиля — 2. При помощи вентиля осуществляется управление режимами работы фильтра.

• Предназначен для фильтров серии V
• Крепление к бочке на болты
• Максимальное рабочее давление: 3.5 бар
• Давление проверочное: 5.0 бар
• Максимальная температура воды: 50ºC
• Производительность 27 м3/ч при давлении 0.4 бар

Режимы. которыми управляет вентиль 6-ти позиционный Emaux MPV02:

1. Позиция FILTER — режим фильтрации.
2. Позиция BACKWASH — режим промывки фильтрующего материала.
3. Позиция RINSE — режим уплотнения фильтрующего материала.
4. Позиция WASTE — режим опорожнения.
5. Позиция RECIRCULATE — режим рециркуляции.
6. Позиция CLOSED — режим перекрытия движения воды.

Габаритные размеры вентиля 6-ти позиционного Emaux MPV02:

Деталировка вентиля 6-ти позиционного Emaux MPV02. выбор запасных частей:

Поз                                                                                        Наименование

1                    Ручка переключения режимов 6-ти поз вентиля Emaux (Opus) MPV-01-019

2                    Штифт-фиксатор ручки перекл. режимов 6-ти поз вентиля Emaux (Opus) MPV-01W-1

3                    Шайба скольжения ручки переключения режимов 6-ти поз. вентиля Emaux (Opus) MPV-01-006

4                    Винт из нерж. стали крепления крышки корпуса 6-ти поз. вентиля Emaux (Opus) MPV-01W-02-1. MPV-01W-02-2

5                    Крышка корпуса 6-ти поз. вентиля Emaux (Opus) MPV-02-002

6                    Шайба скольжения клапана переключения режимов 6-ти поз. вентиля Emaux (Opus) MPV-01-007

7                    Пружина ручки управления 6-ти поз. вентиля Emaux (Opus) MPV-01W-04

8                    Прокладка-кольцо клапана переключения режимов 6-ти поз. вентиля для герметизации отверстия крышки Emaux (Opus) MPV-02W-01

9                    Прокладка-кольцо крышки корпуса 6-ти поз. вентиля Emaux (Opus) MPV-02W-02

10                 Клапан переключения режимов 6-ти поз. вентиля Emaux (Opus) MPV-02-003

11                 Прокладка переключения режимов (фигурная) 6-ти поз. вентиля Emaux (Opus) MPV-02-004

12                 Корпус 6-ти поз. вентиля Emaux (Opus) MPV-02-001

13                 Диффузор 6-ти поз вентиля фильтра Emaux (Opus) MPV-02-009

14                 Прокладка-кольцо 6-ти поз. вентиля (верх. подсоед.) для уплотнения коллектора фильтра Emaux (Opus) MPV-02W-03

15                 Муфта переходная гнезда манометра 6-ти поз вентиля фильтра Emaux (Opus) MPV-01-014

16                 Винт-заглушка гнезда манометра 6-ти поз вентиля фильтра Emaux (Opus) CP-01W-05. CP-01-013

17                 Прокладка  колпачка  контроля  степени  загрязненности  воды  6-ти  поз.  вентиля  Emaux  (Opus) MPV-03W-01

18                 Колпачок контроля степени загрязненности воды 6-ти поз. вентиля Emaux (Opus) MPV-04-010

19                 Ниппель муфты 6-ти поз. вентиля (2”) Emaux (Opus) MPV-02-005

20                 Прокладка-кольцо муфты 6-ти поз. вентиля (2”) Emaux (Opus) CP-01W-04
