Производитель: EMAUX. Китай
Модель: MPV01
Артикул товара: 88280105

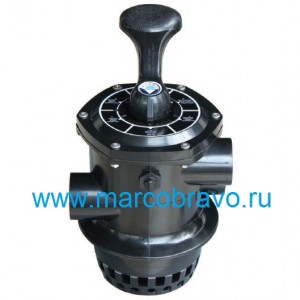

Вентиль 6-ти позиционный Emaux MPV01 (верхний. 1 1/2) — предназначен для фильтров Emaux V350-V650. Корпус изделия изготовлен из ABS. Тип подключения вентиля к фильтру — верхнее. Диаметр присоединений вентиля — 1.5. При помощи вентиля осуществляется управление режимами работы фильтра.
• Предназначен для фильтров серий V. P и Max
• Крепление к бочке на хомут
• Максимальное рабочее давление: 5.0 бар
• Давление проверочное: 7.0 бар
• Максимальная температура воды: 50ºC
• Производительность 17 м3/ч при давлении 0.4 бар
Режимы. которыми управляет вентиль 6-ти позиционный Emaux MPV01:
1. Позиция FILTER — режим фильтрации.
2. Позиция BACKWASH — режим промывки фильтрующего материала.
3. Позиция RINSE — режим уплотнения фильтрующего материала.
4. Позиция WASTE — режим опорожнения.
5. Позиция RECIRCULATE — режим рециркуляции.
6. Позиция CLOSED — режим перекрытия движения воды.
Габаритные размеры вентиля 6-ти позиционного Emaux MPV01:
Деталировка вентиля MPV-01. выбор запасных частей:
| Поз-я | Артикул | Описание | Кол-во |
| 1 | 01013003 | Handle(Big) | 1 |
| 01013002 | Handle(Small) | 1 | |
| 01013001 | Handle(Meshy) | 1 | |
| 2 | 03018008 | Pin for Handle | 1 |
| 3 | 01181001 | Washer for Handle | 1 |
| 4 | 89281203 | M6×25 Screw with Nut for Camber | 6 |
| 89280107 | M6×30 Screw with Nut for Standard | 6 | |
| 5 | 01013004 | 1.5Top Mount Valve Standard Lid (Black) | 1 |
| 01051010 | 1.5Top Mount Valve Standard Lid (White) | 1 | |
| 01013005 | 1.5Top Mount Valve Camber Lid (Black) | 1 | |
| 01051015 | 1.5Top Mount Valve Camber Lid (White) | 1 | |
| 6 | 02011002 | O-Ring for 1.5 Valve Lid | 1 |
| 7 | 01181002 | Washer for Spring | 1 |
| 8 | 03014001 | Spring for 1.5 Top Mount Valve | 1 |
| 9 | 02011022 | O-Ring for 1.5 Valve Rotor | 2 |
| 10 | 01021001 | 1.5 Valve Rotor with O-Ring | 1 |
| 11 | 02311002 | Spider Gasket | 1 |
| 12 | 01013007 | 1.5Top Mount Valve Bottom Body Clamp˄black) | 1 |
| 01051011 | 1.5Top Mount Valve Bottom Body Clamp (white) | 1 | |
| 01013008 | 1.5Top Mount Valve Bottom Body Thread (black) | 1 | |
| 01051012 | 1.5Top Mount Valve Bottom Body Thread (white) | 1 | |
| 13 | 01013011 | 1.5 Diffuser | 1 |
| 14 | 02011001 | O-Ring for Diffuser | 1 |
| 15 | 01013012 | 1.5Top Mount Valve Over Drain Diffuser | 1 |
| 16 | 02011134 | O-Ring | 1 |
| 17 | 02011151 | O-Ring for 1.5Connector | 3 |
| 18 | 01013015 | 1.5Connector (black) | 3 |
| 01051013 | 1.5Connector (white) | 3 | |
| 19 | 02011003 | O-Ring for 1.5Union | 3 |
| 20 | 01171153 | 1.5Union (A/E) | 2 |
| 21 | 01013017 | 1.5Union Nut (black) | 3 |
| 01051014 | 1.5Union Nut (white) | 3 | |
| 22 | 01041002 | 1.5Union With Sight Glass (short) | 1 |
| 23 | 01172026 | 1.5Union With Sight Glass Holder | 1 |
| 24 | 01111048 | Connector for pressure | 1 |
| 25 | 89021303 | Drain Plug with O-ring | 1 |
| 26 | 06011029 | Oil Pressure Gauge With O-ring | 1 |
| 06021013 | Plastic Pressure Gauge With O- Ring (40psi) | 1 | |
| 06011009 | Oil Pressure Gauge With O-ring (50Psi) | 1 | |
| 06021001 | Plastic pressure gauge With O-ring (35Psi) | 1 |
