Description
Производитель: EMAUX. Китай
Модель: MPV03
Артикул товара: 88280805 / 89280802 / 89280801 / 88280811 / 88280830 / 88280831
| Артикул | Вентиль |
Исполнение |
| 88280805 | MPV03 | только вентиль |
| 88280830 | MPV03 | в комплекте с трубами для фильтров SP. S. MFS |
| 88280831 | MPV03 | в комплекте с трубами для фильтров SR. SMG |
| 88280810 | MPV03 | в комплекте с трубами для фильтров SP. S. MFS. манометром и 3 наборами подключений |
| 88280811 | MPV03 | в комплекте с трубами для фильтров SR. SMG. манометром и 3 наборами подключений |
| 89280802 | MPV03 | в комплекте с трубами для фильтров S450R-S700R |
| 89280801 | MPV03 | в комплекте с трубами для фильтров: SP450-SP700 & S450-S700. MFS17-MFS27A |

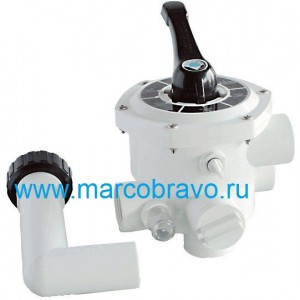

Вентиль 6-ти позиционный Emaux MPV03 (боковой. 1 1/2) — предназначен для фильтров Emaux S450-S650. Корпус изделия изготовлен из ABS. Тип подключения вентиля к фильтру — боковое. Диаметр присоединений вентиля — 1.5. При помощи вентиля осуществляется управление режимами работы фильтра.
• Предназначен для фильтров с боковым подключением
серий MFS (Max). S. SP. SR и SMG
• Боковое крепление с помощью труб
• Максимальное рабочее давление: 5.0 бар
• Давление проверочное: 7.0 бар
• Максимальная температура воды: 50ºC
• Производительность 17 м3/ч при давлении 0.4 бар
Режимы. которыми управляет вентиль Emaux MPV03:
1. Позиция FILTER — режим фильтрации.
2. Позиция BACKWASH — режим промывки фильтрующего материала.
3. Позиция RINSE — режим уплотнения фильтрующего материала.
4. Позиция WASTE — режим опорожнения.
5. Позиция RECIRCULATE — режим рециркуляции.
6. Позиция CLOSED — режим перекрытия движения воды.
Габаритные размеры вентиля 6-ти позиционного Emaux MPV03 :
Деталировка вентиля Emaux MPV03:
| Поз-я | Артикул | Описание | Кол-во |
| 1 | 01013002 | Ручка (маленькая) | 1 |
| 01013003 | Ручка (большая) | 1 | |
| 01013001 | Handle (Meshy) | 1 | |
| 2 | 03018008 | Штифт ручки | 1 |
| 3 | 01181001 | Шайба ручки | 1 |
| 4 | 89281203 | M6×25 Болты | 6 |
| 89280107 | M6*30 болты | 6 | |
| 5 | 01013004 | 1.5Крышка вентиля (чёрная) | 1 |
| 01051010 | 1.5Side Mount Valve Standard Lid (белая) | 1 | |
| 01013005 | 1.5Side Mount Valve Camber Lid (чёрная) | 1 | |
| 01051015 | 1.5Side Mount Valve Camber Lid (белая) | 1 | |
| 6 | 02011022 | Прокладка-кольцо клапана переключения режимов | 2 |
| 7 | 01181002 | Шайба скольжения клапана переключения режимов | 1 |
| 8 | 02011002 | Прокладка-кольцо крышки | 1 |
| 9 | 03014001 | Пружина клапана | 1 |
| 10 | 01021001 | Клапан переключения режимов | 1 |
| 11 | 02311002 | Прокладка переключения режимов (фигурная) | 1 |
| 12 | 01051021 | Корпус вентиля (белый) | 1 |
| 01013009 | Корпус вентиля (чёрный) | 1 | |
| 13 | 01111048 | Адаптер манометра | 1 |
| 14 | 89021303 | Винт-заглушка | 1 |
| 15 | 06011009 | Манометр (50Psi) | 1 |
| 06021001 | Манометр (35Psi) | 1 | |
| 16 | 02011151 | Прокладка-кольцо | 5 |
| 17 | 01013018 | Адаптер с внешней резьбой муфты (Black) | 1 |
| 01051022 | Адаптер с внешней резьбой муфты (White) | 1 | |
| 18 | 01051014 | 1.5 Union Nut (White) | 5 |
| 01013017 | Гайка муфты (Black) | 5 | |
| 19 | 89280104 | Колпачок контроля степени загрязнения | 1 |
| 20 | 01051023 | 1.5 Заглушка | 1 |
| 01013120 | 1.5 Заглушка | 1 | |
| 21 | 01051194 | Г-образная труба (White) | 1 |
| 01013117 | Г-образная труба (Black) | 1 | |
| 01051193 | Г-образная труба (White) | 1 | |
| 01013116 | Г-образная труба (Black) | 1 | |
| 22 | 01171002 | Адаптер конический | 1 |
| 23 | 01013015 | 1.5Connector with External Thread(Black) | 3 |
| 01051013 | 1.5Connector with External Thread(White) | 3 | |
| 24 | 02011003 | O-Ring for Union Adaptor | 3 |
| 25 | 01171153 | 1.5Union Adaptor | 3 |
| 26 | 02011003 | O-Ring | 2 |
