Производитель: Hayward. Франция
Артикул: S0310SXE
Фильтр песочный Hayward Pro Side S0310SXE (725мм. боковое подсоединение) — предназначен для очистки воды в бассейнах от механических взвесей. Состоит из бочки с раздвижными самоочищающиеся сепараторами и вентиля. Бочка фильтра — это резервуар для фильтрации воды. В нижней части бочки находятся сепараторы на шарнирах. предназначенные для отвода профильтрованной воды. При помощи вентиля осуществляется управление режимами работы фильтра. В качестве фильтрующего материала выступает кварцевый песок.
Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
Технические характеристики фильтра песочного Hayward Pro Side S0310SXE:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра. внутренний |
мм | 725 |
| Производительность фильтра | м3/ч | 22 |
| Производительность насоса. рекомендуемая | м3/ч | 20-24 |
| Площадь фильтрации | м2 | 0.45 |
| Подсоединения вентиля | — | боковое |
| Вес пустого фильтра | кг | 35 |
| Максимальное рабочее давление | бар | 3.5 |
| Максимальная температура воды | °C | 45 |
| Фракция песка | мм | 0.5-1.0 |
| Масса песковой засыпки | кг | 250 |
| Тип и диаметр подсоединения | дюйм | 2”BP |
| Диаметр подсоединения через ниппель | мм | — |

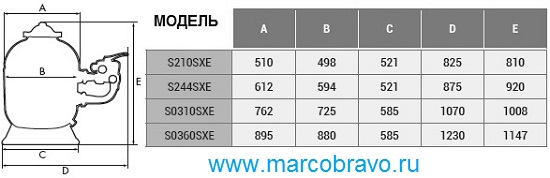

Габаритные размеры Hayward Pro Side:
Деталировка (подбор комплектующих) и устройство фильтра Hayward Pro Side S0310SXE:
|
Поз |
Наименование |
Артикул |
| 1 | Винт верхней крышки | SX0200G |
| 2 | Прокладка винта верхней крышки фильтра | SX0200Z5 |
| 3 | Крышка для горловины фильтров Hayward серии Pro Side | SX0244K |
| 4 | Уплотнительное кольцо для горловины песчаного фильтра | GMX0600F |
| 5 | Хомут для горловины песчаного фильтра | SX0310N |
| 7 | Диффузор | SX0244G |
| 8-9 | Колено | SX03110CD2FW |
| 10 | Сепаратор | SX310HA |
| 11 | Коллектор фильтра | SX0240MAE/SX0242MA2 |
| 12 | Трубка сброса воздуха | CX1100Z4 |
| 13 | Винт диффузора | SX0200Z2 |
| 14 | Прокладка пробки бочки | SX0180G |
| 15 | Пробка слива бочки | SX0180H |
| 16 | Платформа бочки | SX0310J |
| 17а | Прокладка | SX0360DE/SX0360E |
| 17б | Прокладка | SX0360Z1 |
| 18 | Прокладка | SX0360Z1 |
| 19 | Муфта переходная | SX0244P |
| 20 | Вентиль | SP0715X62E |
| 21 | Прокладка бокового вентиля 6-ти позиционного | SX0200Z4/SX200Z4 |
| 22 | Манометр | ECX271261/ECX27086E |
Схема монтажа фильтра Hayward Pro Side:
| Поз | Наименование |
| 1 | Бочка фильтра |
| 2 | Вентиль 6-ти поз.(боковой 2”) |
| 3 | Насос с префильтром Kripsol Koral KS-150/KSE-150 |
| 4 | Манометр Hayward ECX271261 |
| 5 | Платформа круглая для бочки фильтра Granada Kripsol |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 63 Coraplax (7414063) |
| 8 | Муфта соединительная д. 63 Coraplax (7105063) |
| 9 | Угольник 90 градусов д. 63 Coraplax (7101063) |
| 10 | Обратный клапан д. 63 Coraplax (1310063) |
| 11 | Кран шаровый разъемный д. 63 Coraplax (1010063) |
