Description
Производитель: IML. Испания
Модель: Lisboa T350-025M
Гарантия: 12 месяцев
Фильтровальная установка IML Lisboa T350-025M — прокачивает всю воду бассейна насосом каждые 6 часов через бочку вмещающую фильтрующий песок в котором осаждается вся взвесь попадающая в воду бассейна. Правильно подключенная фильтровальная система и применяемая химия. основное условие для прозрачности и биологической чистоты воды в бассейне.
При помощи вентиля PS-6403 осуществляется управление 6-ю режимами работы фильтра:
Положение FILTER — режим фильтрации;
Положение BACKWASH — режим промывки фильтрующего материала (кварцевого песка);
Положение RINSE — режим уплотнения фильтрующего материала (кварцевого песка);
Положение WASTE — режим опорожнения;
Положение RECIRCULATE — режим рециркуляции;
Положение CLOSED — 6-ти поз. вентиль закрыт;
Положение WINTER — зимнее хранение.
Значительно упростит эксплуатацию фильтровальной установки ИМЛ. автоматическая система включения по времени — Kripsol AM-100 или IML AM001BTS
IML Lisboa T350-025M состоит из корпуса фильтра. насоса. шестипозиционного клапана переключения режимов работы установленного на горловине бочки фильтра и манометра для индикации давления в системе. Корпус фильтра изготовлен из ламинированного полиэстера усиленного стекловолокном. в верхней части бочки установлен вентиль PS-6403 и клапан воздухоотвода. в нижней части — сливная пробка. Коллектор. диффузор с сепараторами изготовлены из материала UPVC. Самовсасывающий насос — оснащен предварительным фильтром грубой очистки. накрытым прозрачной крышкой (поликарбонат) с резьбой. для визуального контроля работы и загрязнённости насоса.
Благодаря фильтровальной установке вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность при соблюдения правил правих ухода за бассейном и фильтровальной установкой.
Комплектация фильтровальной установки IML Lisboa T350-025M: бочка фильтра. вентиль. манометр. насос
Технические характеристики фильтровальной установки IML Lisboa T350-025M:
| Технические данные | Единицы измерения | Значение |
| Производительность фильтра | м3/ч | 5.5 |
| Производительность насоса при напоре 6 метров | м3/ч | 6 |
| Потребляемая/выходная мощность насоса | Вт/л.с. | 0.20/0.25 |
| Класс изоляции насоса | Класс I F | |
| Класс защиты корпуса электродвигателя | IP 55 | |
| Диаметр фильтра | мм | 350 |
| Подсоединения вентиля | — | верхнее |
| Температура окружающего воздуха | °C | +10…+35 |
| Температура окружающего воды. не более | °C | +60 |
| Влажность окружающего воздуха. не более | % | 60 |
| Максимальная температура воды | °C | 45 |
| Давление. не более | бар | 2.5 |
| Фракция песка | мм | 0.5-1.0 |
| Масса песковой засыпки | кг | 50 |
| Масса фильтровальной установки | кг | 23 |
| Диаметр трубопроводов. Не менее | мм | 50 |
| Диаметр подсоединений вентиля | дюйм | 1 1/2 |
| Клеевое соединение вентиля и насоса | мм | 50 |

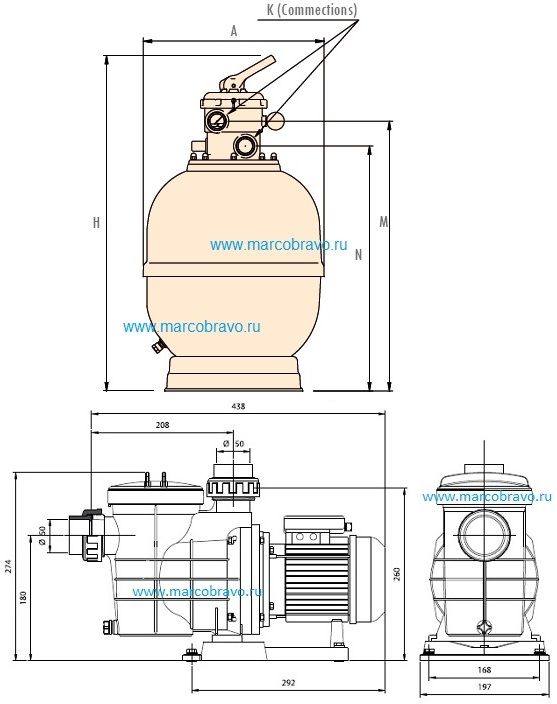

Габаритные и присоединительные размеры фильтровальной установки IML Lisboa T350-025M:
| А | H | M | N |
| 370 | 990 | 800 | 730 |
Схема монтажа фильтра IML Lisboa T350-025M:
| Поз | Наименование |
| 1 | Бочка фильтра (350 мм) (верх. подсоед.) IML Lisboa FST-350 |
| 2 | Вентиль 6-ти поз.(верхний 1 1/2”) ИМЛ PS-6403 |
| 3 | Насос (6 м3/ч. 220В) Kripsol Ninfa NK-25 |
| 4 | Манометр |
| 5 | Платформа круглая для бочки фильтра |
| 6 | Ниппель д. 50/2 ¼” / Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Муфта с внутр. резьбой д. 63/50-2 |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Обратный клапан д. 50 Coraplax (1310050) |
| 11 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Фильтр IML FST-350+(PS-6403/NEWMP025M)
