Description
Производитель: EMAUX. Китай
Модель: MPV04
Артикул товара: 88280806

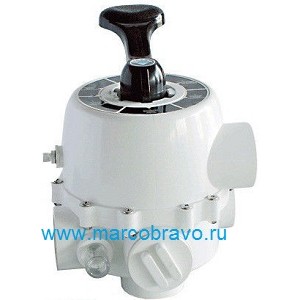

Вентиль 6-ти позиционный Emaux MPV04 (боковой. 2) — предназначен для фильтров Emaux S700-S1200. Корпус изделия изготовлен из ABS. Тип подключения вентиля к фильтру — боковое. Диаметр присоединений вентиля — 2. При помощи вентиля осуществляется управление режимами работы фильтра.
• Предназначен для фильтров с боковым подключением
серий MFS (Max). SP. S. SMG и SDB
• Боковое крепление с помощью труб
• Максимальное рабочее давление: 3.5 бар
• Давление проверочное: 5.0 бар
• Максимальная температура воды: 50ºC
• Производительность 27 м3/ч при давлении 0.4 бар
Режимы. которыми управляет вентиль 6-ти позиционный Emaux MPV04:
1. Позиция FILTER — режим фильтрации.
2. Позиция BACKWASH — режим промывки фильтрующего материала.
3. Позиция RINSE — режим уплотнения фильтрующего материала.
4. Позиция WASTE — режим опорожнения.
5. Позиция RECIRCULATE — режим рециркуляции.
6. Позиция CLOSED — режим перекрытия движения воды.
Габаритные размеры вентиля 6-ти позиционного Emaux MPV04 :
Деталировка вентиля 6-ти позиционного Emaux MPV04:
| Поз-я | Артикул | Описание | Кол-тво |
| 1 | 01013003 | Handle (Big) | 1 |
| 2 | 03018008 | Pin for Handle | 1 |
| 3 | 01181027 | Washer for Handle | l |
| 4 | 01051026 | 2.0Side Mount Valve Squareness Lid (White) | 1 |
| 5 | 89280301 | M6*32 Screwwith Nut | 10 |
| 6 | 01111048 | Connector for Pressure Gauge/Stopper | 1 |
| 7 | 89021303 | Drain Plug with O’Ring | l |
| 8 | 06011029 | Oil Pressure Gauge Wrth 0-ring (40psi) | 1 |
| 9 | 02020016 | 0-Ring for 2.0Union | 8 |
| 10 | 01051033 | 2.0Connector(White) | 3 |
| 11 | 01171154 | 2.0Union (A/El | 3 |
| 12 | 01051032 | 2.0Union Nut(White) | 3 |
| 13 | 02011009 | 0-Ring for 2.0·Valve Lid | 1 |
| 14 | 01181002 | Washer for spring | 1 |
| 15 | 02011022 | 0-Ring for 2.0 Valve Rotor | 2 |
| 16 | 03014014 | Spring | 1 |
| 17 | 01021002 | 2.0 Valve Rotor | 1 |
| 18 | 02311003 | Spider Gasket | 1 |
| 19 | 01051027 | 2.0 Side Mount Valve Bottom Body (White) | 1 |
| 20 | 89280104 | Sight Glass With 0-Ring | 1 |
| 21 | 02011011 | 0-Ring for Union Tale | 1 |
| 22 | 01051035 | 2.0 Union Tale (White) | 1 |
| 23 | 01013034 | 2.0 Union Nut (Black) | 2 |
| 24 | 02020017 | 0-Ring for Plug | 1 |
| 25 | 01051029 | 2.0 Side Mount Valve Plug (White) | 2 |
| 26 | 01051195 | 2.0 Г-образная труба (белая) 183mm | 1 |
| 26 | 01013118 | 2.0 Г-образная труба (белая) 183mm | |
| 27 | 01171035 | 2.0 UnionAdaptor (Metric) | 1 |
