Производитель: Pentair. Бельгия
Модель: FS-22AZ-SW19

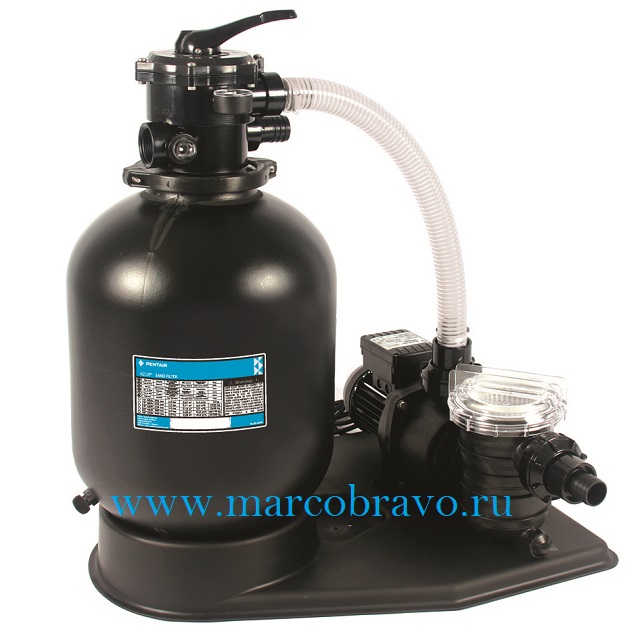

Фильтровальная установка Pentair Azur 12 — предназначена для очистки воды в домашних бассейнах от механических взвесей. состоит из бочки для засыпки песка с верхним 6-и позиционным вентилем и электронасоса с префильтром. установленных на общей платформе. Материал бочки — термостойкий пластик. сеппаратоы с коллектором — отлиты под давлением из ПВХ. Двигатель с термозащитой и кабелем питания. В качестве фильтрующего элемента применяется кварцевый песок фракцией (зернистостью) в пределах 0.5-1мм или смесь гравия 3-5 мм с песком 0.35-0.5мм.
Комплектация: фильтр F-22TF-AZ. верхний 6-ти позиционный клапан. насос. поддон. переходники на шланг 38 мм
Технические характеристики фильтровальной установки Pentair Azur 12:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 500 |
| Материал бочки | термопластик | |
| Производительность фильтра | м3/ч | 12 |
| Площадь фильтрации | м2 | 0.25 |
| Подсоединения вентиля | — | верхнее |
| Вес фильтровальной установки | кг | 24 |
| Максимальное давление | кг/см2 | 2.0 |
| Максимальная температура воды | °C | 35 |
| Фракция песка | мм | 0.35-0.5 |
| Фракция гравия | мм | 3.0-5.0 |
| Масса засыпки песок + гравий | кг | 120+20 |
| Диаметр подсоединений насоса | мм | 50 |
| Диаметр разъёмных муфты вентиля | дюйм | 1.5 |
| Потребляемая мощность насосом | кВт | 1.1 |
| Напряжение питания насоса | вольт | 220 |
| Уровень звукового давления | дБ (A) | 0 |
| Класс защиты корпуса электродвигателя/класс изоляции | — | IP44 |

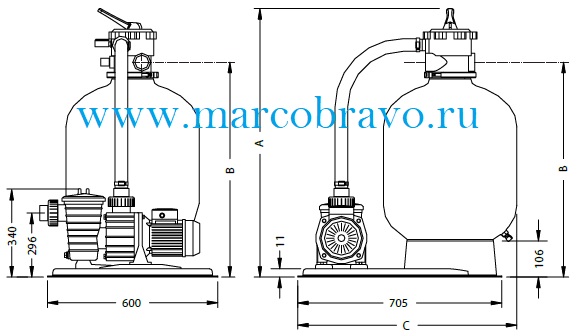

Габаритные размеры фильтровальной установки Pentair Azur 12. мм:
| A | B | C |
| 1090 | 910 | 800 |
Деталировка фильтровальной установки Pentair Azur 12. выбор запасных частей:
| Поз | Артикул | Описание | Кол. |
| 1 | R155194 | Платформа 12 | 1 |
| R155196 | Платформа 15 — 19 — 22 | 1 | |
| 2 | R1217A0B | Бочка фильтра Azur 6 375мм. 12 | 1 |
| 2 | R1518A0B | Бочка фильтра Azur 10. 475мм. 15 | 1 |
| 2 | R1925A0B | Бочка фильтра Azur 12. 560мм 19 | 1 |
| 2 | R2230A0B | Бочка фильтра Azur 22 | 1 |
| 3 | G-15-4607 | Пробка сливная | 1 |
| 4 | RKHP330 | Коллектор-сепаратор с трубой бочки 12 | 1 |
| G-PVC-5018/3 | Коллектор с трубой бочки 15 | 1 | |
| G-PVC-5018/4 | Коллектор с трубой бочки 19 | 1 | |
| G-PVC-5018/5 | Коллектор с трубой бочки 22 | 1 | |
| 5 | R301904 | Сепаратор 130мм бочки Azur диаметром 15 и 19 | 1* |
| 5 | R302404 | Сепаратор 160мм бочки Azur диаметром 22 | 1* |
| 6 | R281018 | Уплотнительное кольцо трубы коллектора | 1 |
| 7 | R155051 | Направляющая трубы | 1 |
| 8 | R272025 | Хомут фланца бочки | 1 |
| 9 | R281008 | Прокладка-кольцо фланца бочки | 1 |
| 10 | R152047 | Манометр 1/4 4 бар | 1 |
| 11 | RE272026ND | Вентиль 6-ти позиционный 1/2 (for 12. 15. 19 & 22) | 1 |
| 12 | RAMKITSW | Болты подставки насоса | 1 |
| 13 | P7242380-1 | Насос SWIMMEY™ 0.18KW Mono Phase (SW8) | 1 |
| P7242390-1 | Насос SWIMMEY™ 0.25KW Mono Phase (SW10) | 1 | |
| P7242160-1 | Насос SWIMMEY™ 0.37KW Mono Phase (SW12) | 1 | |
| P7242170-1 | Насос SWIMMEY™ 0.55KW Mono Phase (SW15) | 1 | |
| P7242180-1 | Насос SWIMMEY™ 0.75KW Mono Phase (SW19) | 1 | |
| FFL-101 | Насос FREEFLO™ 0.75KW Mono Phase | 1 | |
| 14 | RCON1 | Комплект шланга с муфтами насос-вентиль бочки 12 | 1 |
| RCON2 | Комплект шланга с муфтами насос-вентиль бочки 15 | 1 | |
| RCON3 | Комплект шланга с муфтами насос-вентиль бочки 19 | 1 | |
| RCON4 | Комплект шланга с муфтами насос-вентиль бочки 22 | 1 |
Монтаж фильтровальной установки Pentair Azur 12:
