Description
Производитель: EMAUX. КНР (Гонконг)
Модель: FSB500-6W
Артикул: 88033024

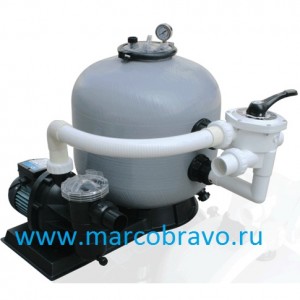

Фильтровальная установка FSB500-6W — предназначена для очистки воды в бассейнах от механических взвесей. В качестве фильтрующего элемента применяется кварцевый песок. Благодаря фильтровальной установке вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность. Установка FSB500 проста. благодаря единой платформе и всем переходникам с шлангом в комплекте.
Фильтровальная установка Emaux FSB500 состоит из корпуса фильтра Emaux S500. насоса Emaux SC100. шестипозиционного клапан Emaux MPV03 переключения режимов работы установленного на горловине бочки фильтра и манометра для индикации давления в системе.
Технические характеристики фильтровальной установки Emaux FSB500-6W:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра . внутренний | мм | 500 |
| Материал бочки | стекловолокно | |
| Производительность фильтровальной установки | м3/ч | 11.1 |
| Производительность фильтра | м3/ч | 11 |
| Производительность насоса при напоре 8 метров | м3/ч | 14 |
| Класс защиты корпуса электродвигателя/класс изоляции | — | IP55 |
| Площадь фильтрации | м2 | 0.22 |
| Подсоединения вентиля | — | боковое |
| Вес фильтровальной установки | кг | 16 |
| Рабочее/максимально давление | бар | 2.5/3.5 |
| Максимальная температура воды | °C | 43 |
| Фракция песка | мм | 0.5-0.8 |
| Масса песковой засыпки | кг | 85 |
| Подсоединения вентиля | дюйм | 1 1/2”BP |
| Диаметр подсоединения вентиля | мм | 50 |
| Потребляемая мощность насосом | кВт | 0.97 |

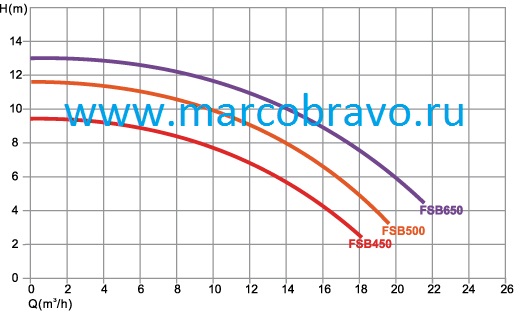

График производительности фильтровальной установки Emaux FSB500-6W:
Габаритные размеры фильтровальной установки Emaux FSB500-6W:
| A | B | C | D | E |
| 770 | 867 | 390 | 527 | 760 |
Схема монтажа фильтровальной установки Emaux FSB500-6W:
| Поз | Наименование |
| 1 | Бочка фильтра (500 мм) (верх. подсоед.) Emaux S500 (Opus) |
| 2 | Вентиль 6-и поз.(боковой 1½”) для фильтра Emaux MPV03 |
| 3 | Насос Emaux SC100 |
| 4 | Манометр Emaux (Opus) MPV-03W-04 |
| 5 | Платформа для фильтровальной установки Emaux (Opus) 010106 |
| 6 | Муфта разъемная д. 50 с внешней резьбой 1 ½” |
| 7 | Обратный клапан д. 50 Coraplax (1310050) |
| 8 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
| 9 | Угольник 90 гр.д. 50 Coraplax (7101050) |

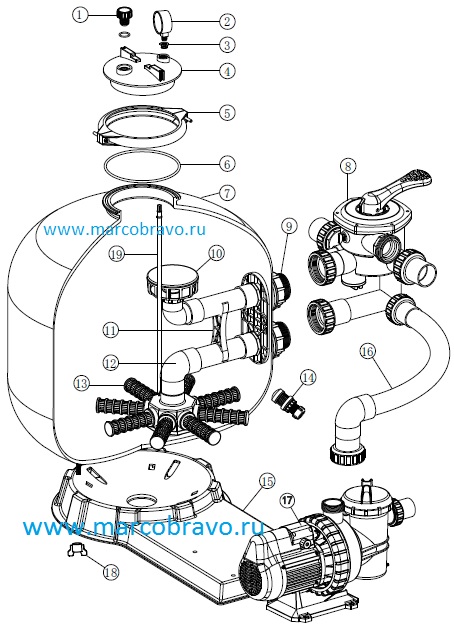

Деталировка фильтровальной установки Emaux FSB500-6W:
| Поз-я | Артикул | Описание | Кол-о |
| 1 | 89010701 | Винт-заглушка для спуска воздуха фильтра | 1 |
| 2 | 06011032 | Манометр | 1 |
| 3 | 01111048 | Адаптер гнезда манометра крышки фильтра Emaux | 1 |
| 4 | 01201022 | Крышка фланца бочки фильтра Emaux | 1 |
| 5 | 89010119 | Болт с гайкой крепления хомута фланца бочки M6*50мм | 2 |
| 01271010 | Хомут фланца бочки фильтра | 2 | |
| 6 | 02011134 | Прокладка-кольцо фланца бочки фильтра Emaux | 1 |
| 7 | 89010706 | S450 бочка фильтра | 1 |
| 89010705 | S500 бочка фильтра | 1 | |
| 89010704 | S650 бочка фильтра | 1 | |
| 8 | 88280805 | Вентиль 6-ти позиционный Emaux MPV03 1.5 | 1 |
| 9 | 89010707 | Панель подсоединений бочки | 1 |
| 10 | 89010708 | Диффузор фильтра Emaux S450 | 1 |
| 89010709 | Диффузор фильтра Emaux S500 | 1 | |
| 89010710 | Диффузор фильтра Emaux S650 | 1 | |
| 11 | 01111046 | Держатель коллектора | 1 |
| 12 | 89010712 | Коллектор фильтра Emaux S450 | 1 |
| 89010713 | Коллектор фильтра Emaux S500 | 1 | |
| 89010714 | Коллектор фильтра Emaux S650 | 1 | |
| 13 | 01172007 | Сепаратор фильтра S450 (115mm) | 8 |
| 01172008 | Сепаратор фильтра S500-S650 (126mm) | 8 | |
| 14 | 89010107 | Пробка сливная | 1 |
| 15 | 01111053 | Платформа общая для бочки фильтра Emaux | 1 |
| 16 | 89032901 | Труба с гайками фильтра FSB450-6W | 1 |
| 89033001 | Труба с гайками фильтра FSB500-6W | 1 | |
| 89033101 | Труба с гайками фильтра FSB650-6W | 1 | |
| 17 | 08030009 | FSB450-6W — Насос SS075 | 1 |
| 08030003 | FSB500-6W — Насос SC100 | 1 | |
| 08030004 | FSB650-6W — Насос SC150 | 1 | |
| 18 | 01181052 | Крепеж подиума | 4 |
| 19 | 89010716 | Воздушная трубка S450 | 1 |
| 89010717 | Воздушная трубка S500 | 1 | |
| 89010718 | Воздушная трубка S650 | 1 |
Размеры упаковки: прямоугольный картонный короб 810x550x650 мм
