Description
Производитель: EMAUX. Гонконг
Модель: FSF500-6W
Артикул: 88032324
Фильтровальная установка EMAUX FSF500-6W — предназначена для очистки воды в домашних бассейнах от механических взвесей. состоит из бочки для засыпки песка с 6-и позиционным вентилем и электронасоса с префильтром SS100. установленных на общей платформе. Материал бочки — стекловолокно. В качестве фильтрующего элемента применяется кварцевый песок фракцией (зернистостью) в пределах 0.5-1 мм.
Эксплуатацию фильтровальной установки Emaux FSF400-6W облегчит автоматическая система включения по времени — М220-02 Т. с простой схемой подключения.
Технические характеристики фильтровальной установки EMAUX FSF500-6W:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 500 |
| Материал бочки | стекловолокно | |
| Производительность фильтра | м3/ч | 11.1 |
| Класс защиты корпуса электродвигателя/класс изоляции | — | IP55 |
| Подсоединения вентиля | — | верхнее |
| Вес фильтровальной установки | кг | — |
| Максимальное рабочее давление | бар | 2.5 |
| Максимальная температура воды | °C | 43 |
| Фракция песка | мм | 0.4-0.9 |
| Масса песковой засыпки | кг | 85 |
| Диаметр подсоединений | мм | 50 |
| Диаметр разъёмных муфты | дюйм | 1.5 |
| Потребляемая мощность | кВт | 0.9 |
Габаритные размеры фильтровальной установки EMAUX FSF500-6W:
.jpg)
| A | B | C | D |
| 235 | 856 | 760 | 535 |

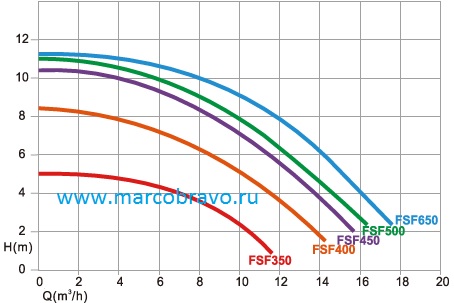

График производительности фильтровальной установки EMAUX FSF500-6W:
Деталировка фильтровальной установки EMAUX FSF500-6W:
| Поз-я | Артикул | Описание |
| 1 | 88280105 | Вентиль 6-ти позиционный Emaux MPV01 |
| 2 | 89280101 | Муфта разъемная со смотровым окном |
| 3 | 06011029 06011030 |
Манометр Emaux |
| 01111048 | Гайка переходная гнезда манометра | |
| 4 | 89280102 | Муфта разъемная с внешней резьбой |
| 5 | 89032103 | Пластиковая труба с муфтой для FSF400-6W |
| 89031701 | Пластиковая труба с муфтой для FSF450-6W | |
| 89031801 | Пластиковая труба с муфтой для FSFS00-6W | |
| 89031901 | Пластиковая труба с муфтой для FSF650-6W | |
| 6 | 02011104 | Уплотнительное кольцо |
| 7 | 08030008 88022403 |
Насос Emaux SS050 для Emaux FSF400-6W |
| 08030009 | FSFS450-6W Pump (SS075) | |
| 08030010 | FSF650-6W Pump (SS100) | |
| 08030011 | FSF650-6W Pump (SS120) | |
| 8 | 89032001 | Болты подставки насоса |
| 9 | 01181052 | Крепёж бочки к платформе |
| 10 | 89010107 | Пробка сливная |
| 11 | 01111053 | Платформа для FSF400-FSF650/FSP400-FSP650 |
| 12 | 01172007 | Сепаратор для Emaux FSF400-450 (115mm) |
| 01172008 | Сепаратор для Emaux FSF500-650 (126mm) | |
| 13 | 89011603 89010118 |
Коллектор с трубой для Emaux FSF400 |
| 89011604 | Коллектор с трубой для Emaux FSF450 | |
| 89011605 | Коллектор с трубой для Emaux FSF500 | |
| 89011606 | Коллектор с трубой для Emaux FSF650 | |
| 14 | 89010113 | Бочка фильтра Emaux V400 для Emaux FSF400 |
| 89010112 | Бочка фильтра для Emaux FSF450 | |
| 89010111 | Бочка фильтра для Emaux FSF500 | |
| 89010110 | Бочка фильтра для Emaux FSF650 | |
| 15 | 02011134 | Прокладка-кольцо фланца бочки Emaux |
| 16 | 89010119 | Болт с гайкой M650 |
| 01271010 | Хомут фланца бочки фильтра Emaux FSP350-650/FSF350-650 |
Схема монтажа фильтровальной установки EMAUX FSF500-6W:
Размеры упаковки: прямоугольный картонный короб 780x550x600 мм
