Производитель: Max Daprà. Италия
Модель / Артикул: D-HWT 24 / 10 01 20

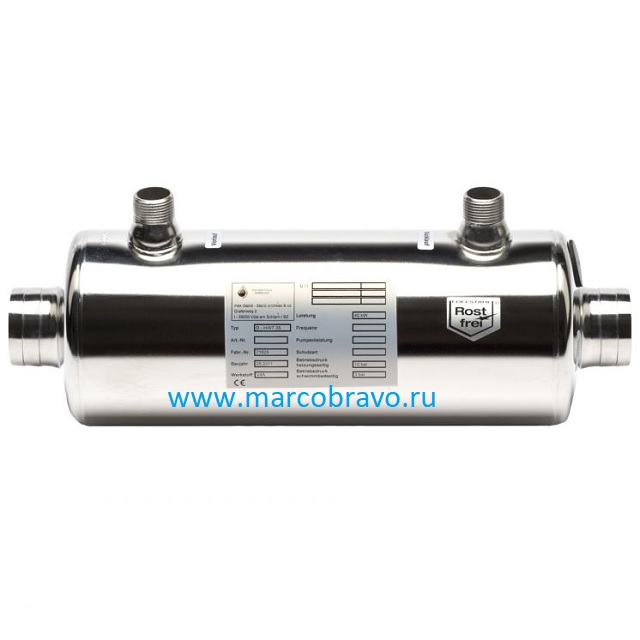

Теплообменник Max Daprà D-HWT 24 — это оборудование для бассейна. предназначенное для нагрева воды и поддержания заданной температуры. возможно использование в воде с солёной водой (для версий с титановой спиралью). Полированный корпус и спираль изготовлены из кислотостойкой нержавеющей стали AISI-316 (V4A). Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Теплообменник D-HWT предназначен для вертикального (вода должна течь снизу-вверх) и горизонтального монтажа. Подсоединение должно быть при противоположном направление потока первичного и вторичного контуров.
Внимание! Установка только после фильтра. всегда устанавливайте дезинфицирующее устройство (хлоратор/хлоринатор) только после теплообменника и таким образом. чтобы химические вещества в сочетании с воздухом не могли попасть в теплообменник. Воздух в сочетании с остатками хлора или подобными химикатами. даже в самых малых количествах. создает агрессивную среду в теплообменнике и разъедает его.
Теплообменник Max Daprà D-HWT 24 представляет собой цилиндрический корпус. в котором установлена спираль. С помощью насоса из фильтра вода из бассейна попадает в теплообменник. При контакте воды со спиралью происходит передача тепловой энергии теплоносителя воде бассейна. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Технические характеристики теплообменника Max Daprà D-HWT 24:
| Наименование параметра | Ед.изм. | Значение параметра |
| Номинальная мощность при 90°C в контуре бойлера | кВт | 28 |
| Разность температур | 70°C = 0.4 kW / °C | |
| Площадь теплоотдачи | m2 | 0.13 |
| Скорость потока в контуре бойлера. минимум | m³/h | 1.8 |
| Скорость потока в контуре бассейна. минимум | m³/h | 12 |
| Потеря давления в контуре бойлера | bar | 0.11 |
| Потеря давления в контуре бассейна | bar | 0.06 |
| Рабочее давление — контур бойлера | bar | 10 |
| Рабочее давление — контур бассейна | bar | 3 |
| Материал корпуса | AISI 316 / 1.4404 | |
| Материал спирали | AISI 316 / 1.4404 | |
| Подсоединение — бойлер | дюйм | 3/4 |
| Подсоединение — бассейн | мм/дюйм | Ø50 / 1.5 |
| Масса теплообменника | кг. | 2.2 |
| Параметры воды: | ||
| Содержание в воде свободного хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 500 |
| Значение рН воды | 6.8 — 7.8 | |
Тепловые характеристики:
| Модель | D-HWT 24 | ||
| Температура воды в бассейне | 20°C | 24°C | 28°C |
| Мощность | 28 кВт | 26.4 кВт | 24.8 кВт |
| Перв. конт.. вх/вых | 90/76.2°C | 90/77°C | 90/77.8°C |
| Втор. конт.. вх/вых | 20/22.02°C | 24/25.91°C | 28/29.78°C |
| Мощность | 24 кВт | 22.4 кВт | 20.8 кВт |
| Перв. конт.. вх/вых | 80/68.2°C | 80/69°C | 80/69.8°C |
| Втор. конт.. вх/вых | 20/21.73°C | 24/25.62°C | 28/29.49°C |
| Мощность | 20 кВт | 18.4 кВт | 16.8 кВт |
| Перв. конт.. вх/вых | 70/60.2°C | 70/61°C | 70/61.8°C |
| Втор. конт.. вх/вых | 20/21.44°C | 24/25.33°C | 28/29.21°C |
| Мощность | 16 кВт | 14.4 кВт | 12.8 кВт |
| Перв. конт.. вх/вых | 60/52.2°C | 60/53°C | 60/53.8°C |
| Втор. конт.. вх/вых | 20/21.15°C | 24/25.04°C | 28/28.92°C |
| Мощность | 12 кВт | 10.4 кВт | 8.8 кВт |
| Перв. конт.. вх/вых | 50/44.2°C | 50/45°C | 50/45.7°C |
| Втор. конт.. вх/вых | 20/20.86°C | 24/24.75°C | 28/28.64°C |
Габаритные размеры теплообменника Max Daprà D-HWT 24. мм:
| A |
B |
C |
D |
E |
F |
| 320 мм |
D. 125 мм |
165 мм |
D. 50 мм |
1 1/2 ВР |
3/4 |
Установка теплообменника Max Daprà D-HWT 24 в контуре системы водоподготовки бассейна:
Схема подключения теплообменника Max Daprà D-HWT 24 к системе электроснабжения:
А0 Щит распределительный
А1 Контрольная панель с таймером (1) 230v АМ-100
FU Предохранитель для контрольной панели с таймером АМ-100
М2 Циркуляционный насос теплообменника
QF1 Выключатель автоматический 2-х пол. 6А
QF2 Устройство защитного отключения УЗО 2 пол. 25А F 362
QF3 Выключатель автоматический 1 пол. 6А
QF4 Выключатель автоматический 3-х пол. 10А АВВ S 233R C6 400V-450
KL1 Контактор модульный ESB -20-20 20А
КТ Таймер контрольной панели АМ-100
SA1 Переключатель 3-х позиционный (для щитков) АМ-100
SK Термостат Pahlen (12840)
YA Клапан электромагнитный
Х1 Клеммник под рельсу
