Производитель: Elecro. Великобритания
Модель: WHE-30

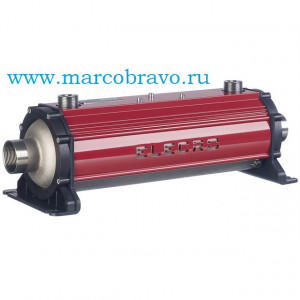

Титановый теплообменник Elecro Escalade WHE-30 (30 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне. в том числе с морской водой. отлично подходит для систем оборудованных солевым хлоратором воды или с дозаторами химикатов. В цельносварном жестком корпусе с теплоизоляцией находится оболочка из титана. внутри оболочки — титановая спиральная трубка (7 мм) с большой площадью теплоотдачи. кожух теплоизоляции стянут боковыми крышками на болтах. Предназначен для вертикального (вода должна течь снизу вверх) и горизонтального монтажа. после фильтровальной установки — на внешней части кожуха предусмотрен кронштейн. позволяющий монтировать теплообменник на стену или пол в различных положениях. Подсоединение должно быть при противоположном направление потока первичного и вторичного контуров.
Для получения максимума эффективности работы можно использовать Щит управления Elecro Poolsmart Plus. фильтрацией и нагревом. сенсорный ЖКИ-дисплей
Работа теплообменника Elecro Escalade WHE-30 (30 кВт) — с помощью насоса фильтра вода из бассейна попадает в теплообменник. предварительно минуя фильтр и системы дезинфекции. При контакте воды с трубкой первичного контура происходит передача тепловой энергии воде из бассейна. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Технические характеристики теплообменника Elecro Escalade WHE-30:
| Наименование параметра | Ед.изм. | Значение параметра |
| Номинальная мощность | кВт | 30 |
| Рабочее давление — контур бойлера | бар | 30 |
| Рабочее давление — контур бассейна. максимум | бар | 5 |
| Поток воды — контур бойлера | m³/h | 1.1 |
| Поток воды — контур бассейна | m³/h | 15 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Подсоединение. бойлер. наружняя резьба | дюйм | 1 |
| Подсоединение. бассейн. внутренняя резьба | дюйм | 1 1/2 |
| Ниша для термостата. наружняя резьба | дюйм | 1 |
| Масса теплообменника | кг. | |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 150 |
| Значение рН воды | 6.8-8.0 | |
| Щелочность воды | мг/л | 60-120 |
| Кальциевая жесткость воды (ppm) | мг/л | 200-30000 |
Габаритные размеры теплообменника Elecro Escalade WHE-30:
А=382мм. В=467 мм. С=262 мм
Комплектация теплообменника Elecro Escalade WHE-30:
Латунные фитинги для первичного контура
Ниша для термостата
Инструкция
Место подключения теплообменника Elecro Escalade WHE-30 в контуре системы водоподготовки бассейна:
Схема движения воды темплообменника Elecro Escalade WHE-30:
Зависимость фактической тепловой мощности Elecro Escalade WHE-30 от разности температур и подведенных потоков:
| Стандартная мощность на выходе | Первичный (ГОРЯЧИЙ) поток (м³/ч) | Потеря напора в первичном (ГОРЯЧЕМ) контуре (кПа) | Вторичный (БАССЕЙН) поток (м³/ч) | Потеря напора во втором контуре (БАССЕЙН) (кПа) | ΔT 50ºC (кВт) | ΔT 60ºC (кВт) | ΔT 70ºC (кВт) |
| 30-кВт | 1.1 | 9.7 | 15 | 11.7 | 26 | 30 | 34 |
| 40-кВт | 2.4 | 23 | 19 | 16.1 | 34 | 37 | 40 |
| 75-кВт | 3 | 52 | 21 | 17.8 | 54 | 64 | 75 |
ΔT = разница температур между первичным (горячим) и вторичным (бассейн)
Для расчета BTU умножить кВт х 3412
кВт х 3412 = BTU Мощность
Примечание: максимальная первичная рабочая температура составляет 95ºC
Схема подключения Escalade WHE-30 к системе электроснабжения:
