Производитель: Vagner pool. Чехия
Артикул: 5801703

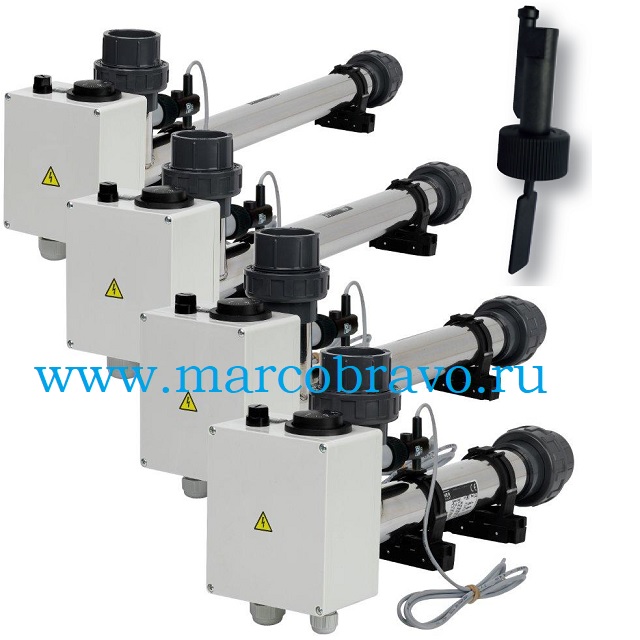

Электронагреватель с датчиком потока EOVk-3-V (3 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне и гидромассажных ваннах с водой температурой до 40°. Корпус из нержавеющей стали AISI 316. ТЭН изготовлен из сплава INCOLOY 800 с добавкой TITAN. Установка обязательно ниже уровня воды (0.5 – 2.0 м). Для контроля температуры электронагреватель оборудован однополярным термостатом на 5 — 40°C для регулировки температуры воды и тепловым предохранителем (выключение 54 °С–60 °С.). Установлен датчик потока воды для автоматизации включения (от воздушных пробок не спасает!). Подключение к водяному контуру с помощью муфты 50мм или резьбы 1.5 .
Нагреватель включается контактором (не входит в комплект). управляемым вышеупомянутым термостатом. оснащён индикатором включения. Требуется автоматизация — 24-часовой программатор включения фильтрации и устройство защиты по тока (защита от опасного контактного напряжения). тепловая защита двигателя. контактор и выключатель нагревателя.
Технические характеристики электронагревателя с датчиком потока EOVk-3-V (3 кВт):
| Напряжение питания | 220/380 вольт |
| Тип кабеля питания | 3c x 2.5 мм2 |
| Ток потребления 220/380в | 16 / 10ампер |
| Минимальная скорость потока | 4m³ (4000 литров) в час |
| Нагревательный элемент | INCOLOY 800 |
| Материал корпуса | нерж. сталь AISI 316 |
| Регулировка термостата | 0°C> 40°C (1°C разброс) |
| Термовыключатель | 54-60ºC |
| Датчик потока | есть |
| Уплотнения | Высокотемпературный полимер |
| Рабочее давление. макс. | 3 бар |
| Подсоединения | резьба 1 ½ или 50мм вклейка |
| Диаметр труб. не менее | 50 мм жесткой трубы |
| Вес | 3.1 kg |
Необходимые параметры воды: содержание хлоридов не более 150 мг / л
содержание хлора макс 1.4 мг / л
диапазон pH 7.0-7.8

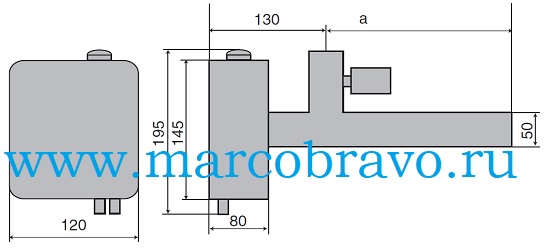

Размеры электронагревателя EOVk-3-V (3 кВт). а=350мм:
Установка электронагревателя EOVk-3-V (3 кВт):

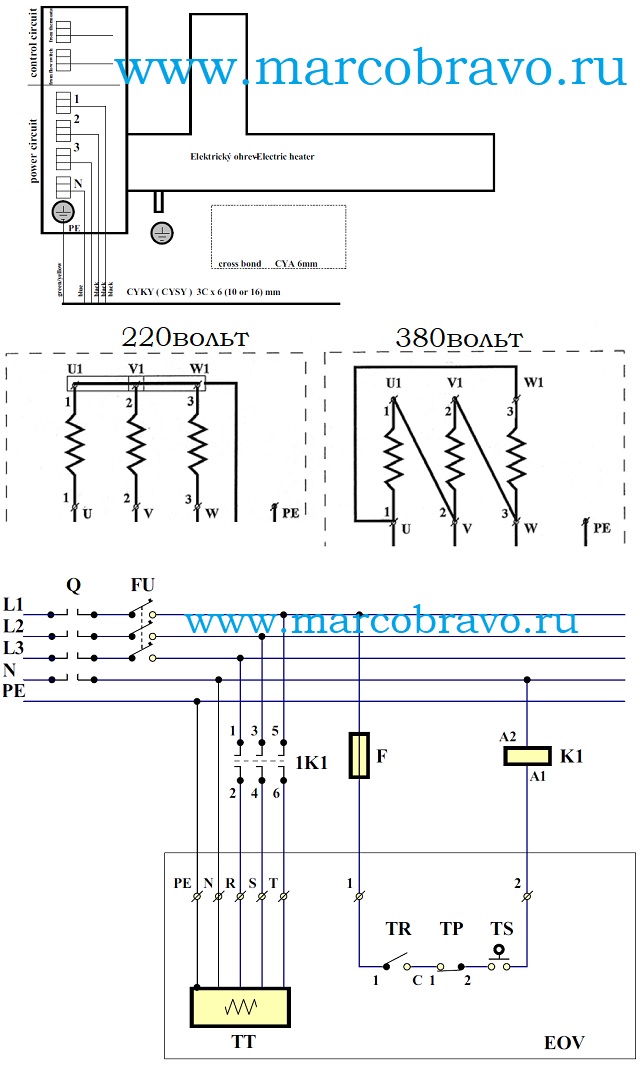

Электрическая схема подключения электронагревателя EOVk-3-V (3 кВт):
EOV — электронагреватель. TT — ТЭН. Q — предохранительный выключатель тока. FU — защитный электрический автома.т TR — регулирующий термостат. TP — плавкий предохранитель. TS — датчик потока выключатель K1 — конт

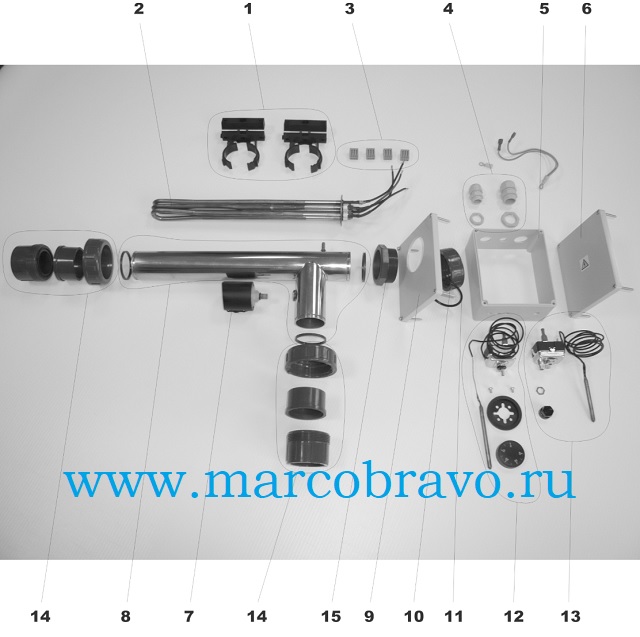

Деталировка электронагревателя EOVk-3-V (3 кВт):
| Detail | ID and item name |
|---|---|
|
1 |
0606940 Крепления корпуса 47-51MM |
|
2 |
581001500 ТЭН 1.5 KW INC PLÍŠEK |
|
2 |
581003000 ТЭН 3KW |
|
2 |
581006000 ТЭН 6 KW |
|
2 |
581009000 ТЭН 9 KW |
|
2 |
581012000 ТЭН 12 KW |
|
2 |
581015000 ТЭН 15 KW |
|
2 |
581018000 ТЭН 18 KW |
|
2 |
5809001 ТЭН 1.5KW 230V INC ZÁV. |
|
2 |
5809003 ТЭН 3KW 230V INC ZÁV. |
|
2 |
5809004 ТЭН 4KW 230V INC ZÁV. |
|
2 |
5809006 SPIRÁLA TOPNÁ 6KW INC ZÁV. |
|
2 |
5809009 ТЭН 9KW INC ZÁV. |
|
2 |
5809012 ТЭН 12KW INC ZÁV. |
|
2 |
5809015 ТЭН 15KW INC ZÁV. |
|
2 |
5809018 ТЭН 18KW INC ZÁV. |
|
3 |
520/222413 SVORKA WAGO TŘÍPÓLOVÁ 32A |
|
4 |
5209011 Průchodka PG 11 šedá |
|
4 |
5209016 Průchodka PG 16 šedá |
|
4 |
5209111 Matka PG 11 šedá |
|
4 |
5209116 Matka PG 16 šedá |
|
5 |
580100006 Krabice na topení — střední díl |
|
6 |
580100009 Krabice na topení — víčko plné |
|
7 |
5809593 Датчик потока |
|
8 |
580170601 Копус электронагревателя 6KW |
|
8 |
580171201 Копус электронагревателя 9.12KW |
|
8 |
580171801 Копус электронагревателя 15.18KW |
|
9 |
580100008 Krabice na topení — víčko D=60mm |
|
10 |
0336110042 MATICE PŘEVLEČNÁ ŠROUBENÍ 40MM |
|
11 |
51905040 O-KROUŽEK 50 X 4 MM PLASTOVÁ TOPENÍ |
|
12 |
5809591 Термостат |
|
13 |
5809560 Термопредохраниетль |
|
14+15 |
580100002 Муфты подсоединения |
|
14 |
0245600050T ŠROUBENÍ 50MM STOČENÉ — K EL.TOPENÍ |
|
58095933 REDUKCE PRO TLAKOVÝ SPÍNAČ BECK |
