Description
Производитель: Pahlen. Швеция
Артикул товара: 13271//13982415
Электронагреватель с датчиком давления Pahlen (15 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне. Корпус и подсоединения нагревателя изготовлены из кислотостойкой нержавеющей стали марки AISI-316. ТЭНы изготовлены из сплава Incoloy 825. Электронагреватель оборудован термостатом для регулировки температуры воды и реле защиты от прергрева. Датчик давления оберегает ТЭНы при образовании воздушных пробок.
Электронагреватель компенсирует потери тепла при поступлении в бассейн свежей воды. а также потери связанные с испарением воды.
Габаритные и присоединительные размеры электронагревателя с датчиком давления Pahlen (15 кВт):
Технические характеристики электронагревателя с датчиком давления Pahlen 13982415 (15 кВт):
| Параметр | Ед.измерения | Значение |
| Минимальный поток воды | м3/час | 5.1 |
| Максимальное давление системы с датчиком давления/без датчика | бар | 4/10 |
| Максимальная температура воды | ºС | 110 |
| Напряжение питания. %±4 | В | 3х380/50Гц |
| Потребляемая мощность | кВт | 15 |
| Ток при напряжении 3х380В/220В | А | 22 |
| Масса | кг | 3.2 |
| Класс защиты корпуса электронагревателя | — | IP 45 |
| Сопротивление ТЭНа | Ом | 10.58 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Резьбовое подсоединение | дюйм | 1 1/2 |
| Размер установки датчика потока | дюйм | 1/2 |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 250 |
| Значение рН воды | 7.2-7.8 | |
| Щелочность воды | мг/л | 60-120 |
| Кальциевая жесткость воды | мг/л | 200-1000 |
| Содержание в воде брома не более | мг/л | 13 |
| Содержание в воде “активного” кислорода | мг/л | 125 |
Гидравлическое сопротивление:

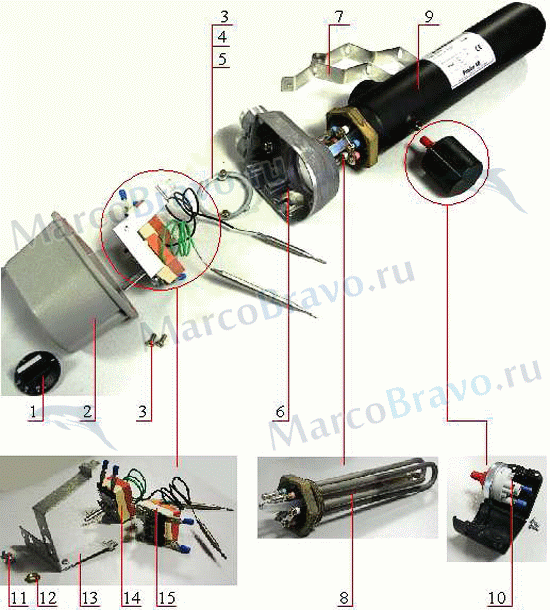

Деталировка электронагревателя с датчиком давления Pahlen (15 кВт):
| Позиция | Артикул | Описание |
| 8 | 127754 | ТЭН из сплава incoloy 15 кВт |
| 10 | 12856 | Датчик давления |
| 15 | 632001 | Модуль защиты (датчик перегрева) от перегрева выше 60°C |
| 10 | 632002 | Tермостат 0-45°C |
| 14 | 12843 | Tермостат 0-45°C |
| 13 | 128482 | Кронштейн предназначенный для крепления датчиков перегрева и регулировки температуры |

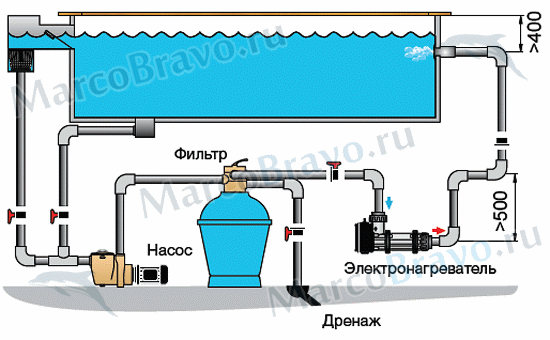

Место подключения электронагревателя в контуре системы водоподготовки бассейна:

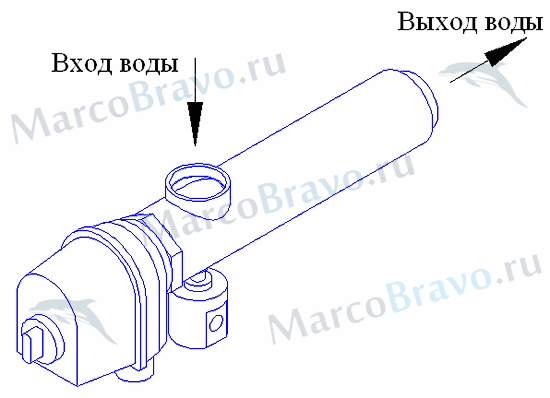

Схема движения воды:

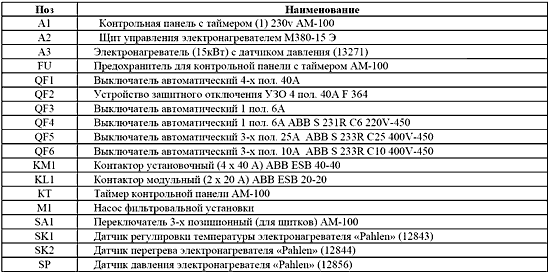

Электрическая схема подключения к трехфазной сети на 380 В:
Размеры упаковки: прямоугольный картонный короб 580x155x105
