Производитель: Hayward. Франция
Артикул: S166TXE

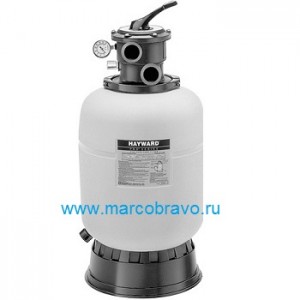

Фильтр песочный Hayward Pro S166TXE (401мм. верхнее подсоединение) — предназначен для очистки воды в бассейнах от механических взвесей. Состоит из бочки с раздвижными самоочищающиеся сепараторами и вентиля. Бочка фильтра — это резервуар для фильтрации воды. В нижней части бочки находятся сепараторы. предназначенные для отвода профильтрованной воды. При помощи вентиля осуществляется управление режимами работы фильтра. В качестве фильтрующего материала выступает кварцевый песок.
Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
Технические характеристики фильтра песочного Hayward Pro Top S166TXE:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 401 |
| Производительность фильтра | м3/ч | 6 |
| Производительность насоса. рекомендуемая | м3/ч | 4-6 |
| Площадь фильтрации | м2 | 0.12 |
| Подсоединения вентиля | — | верхнее |
| Вес пустой бочки | кг | 12 |
| Максимальное рабочее давление | бар | 3.5 |
| Максимальная температура воды | °C | 45 |
| Фракция песка | мм | 0.5-1.0 |
| Масса песковой засыпки | кг | 50 |
| Тип и диаметр подсоединения | дюйм | 1 1/2”BP |
| Диаметр подсоединения через ниппель | мм | — |
Габаритные размеры Hayward Pro Top:
Деталировка (подбор комплектующих) и устройство фильтра Hayward Pro Top S166TXE:
|
Поз |
Наименование |
Артикул |
| 1 | 6-ти позиционный клапан 1 1/2. верхний | SP0714TE |
| 2 | Манометр | ECX271261 |
| 3 | Прокладка-кольцо между вентилем и бочкой | GMX0600F |
| 4 | Хомут горловины фильтра | GMX0600NM |
| 5 | Крышка для засыпки песка. не используется в работе | SX202S |
| 6-19 | Труба центральная с креплением сепараторов | GMX0152DA2 |
| 7 | Бочка фильтра | SX164AA1 |
| 8 | Сепаратор для фильтра. 10шт | SX200Q |
| 9 | Прокладка пробки бочки. универсальная | SX0180G |
| 10 | Пробка бочки | SX0180H |
| 11 | Опора для фильтра S0166T | SX0164B |
| 12-13 | Опора с болтами для насоса | SX164C |
Схема монтажа фильтра Hayward Pro Top S166TXE:
