Description

Производитель: Немен. Россия

Модель: 497 Ду 50

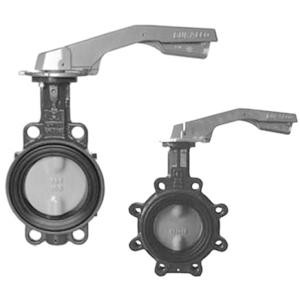

Заслонка поворотная Немен тип 497 Ду 50 — применяется в качестве запорно-регулирующей трубопроводной арматуры. В системах водоподготовки плавательных бассейнов заслонки с электроприводом и пневмоприводом используются в качестве исполнительных механизмов для регулирования расхода жидкостей в диапазоне открытия 25-75°. Данные заслонки также можно использовать в качестве механизмов отсекающих поток.

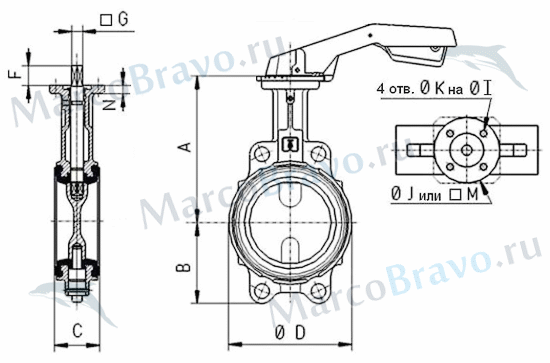

Габаритные размеры заслонки поворотной Немен тип 497 Ду 50:

Габаритные размеры ручки заслонки:

• Размер A: 200 мм
• Размер B: 76 мм

Технические характеристики заслонки поворотной Немен тип 497 Ду 50:

• Материал корпуса: чугун EN-GJL-250 с эпоксидным покрытием
• Диаметр: 50 мм
• Температура: -15…+130°С
• Давление: 1.6 МПа
• Среда: вода. водяной пар. воздух без примесей масел и др. инертные среды

Возможности управления:

— ручной рычаг (ручка)
— ручная червячная передача (редуктор)
— электропривод
— пневмопривод

Коэффициент расхода Kv в зависимости от угла поворота диска заслонки (м3/ч):

Деталировка заслонки поворотной Немен тип 497 Ду 32:

• 1. Корпус
• 2. Диск
• 3. Манжета
• 4. Шток
• 5. Цапфа
• 6. Втулка
