Производитель: Era. КНР

Модель: UTB01

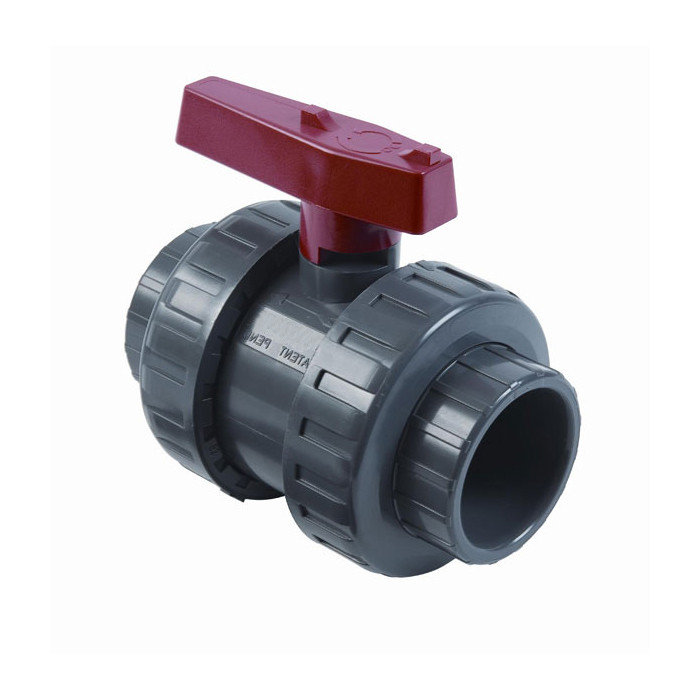

Кран шаровой разъемный Era UTB01 (д. 50) — предназначен для регулирования потока воды в системах водоснабжения и в системах водоподготовки плавательных бассейнов. Диаметр трубы 50 мм. Кран изготовлен из ПВХ.

Габаритные размеры и деталировка крана шарового разъемного Era UTB01 (д. 50):

• Размер d1 (DIN): 50 мм
• Размер d2: 40 мм
• Размер D1: 59.5 мм
• Размер D: 102 мм
• Размер I: 31.5 мм
• Размер L1: 166.5 мм
• Размер L2: 110 мм
• Размер H: 86 мм

1. Шток
2. Ручка
3. Уплотнительное кольцо штока
4. Накидная гайка
5. Разъем
6. Корпус уплотнительного кольца
7. Уплотнительное кольцо
8. Корпус
9. Шар
10. Уплотнение клапана
11. Держатель клапана
12. Держатель уплотнительного кольца

Технические характеристики крана шарового разъемного Era UTB01 (д. 50):

• Материал: ПВХ
• Диаметр трубы: 50 мм
• Давление: 10 бар

…
