Производитель: SPECK. Германия
Модель: 21-80/33 S
Артикул товара: 2380.331.037

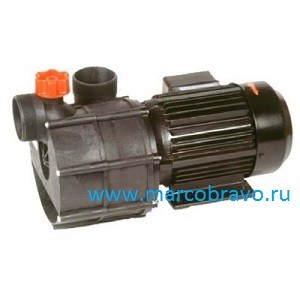

Самовсасывающий насос Speck 21-80/33 S — предназначен для противотока Speck Badu Jet Action. Насос осуществляет забор воды из бассеина и под напором направляет воду в сопло противотока. Насос включается при помощи пневмокнопки. расположенной на лицевой панели противотока.

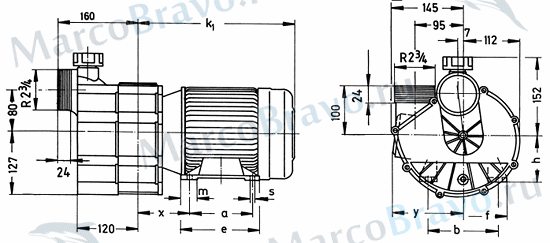

Габаритные и присоединительные размеры насоса Speck 21-80/33 S для противотока Badu Jet Action:
Размер a: 125 мм
Размер b: 140 мм
Размер e: 155 мм
Размер f: 170 мм
Размер h: 90 мм
Размер m: 36 мм
Размер s: 9 мм
Размер y: 139 мм
Размер x: 100 мм
Размер k1: 313 мм
Технические характеристики насоса Speck 21-80/33 S для противотока Badu Jet Action:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность | м3/ч | 80 |
| Напряжение | В | ~ 380 |
| Допустимые отклонения напряжения питания от номинального значения | % | ± 4% |
| Мощность | кВт | 3/3.9 |
| Ток. номинальный | А | 6.2 |
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума | дБ | 76 |
| Класс защиты корпуса электродвигателя | — | IP 55 |
| Масса | кг | 18 |
| Температура окружающего воздуха | ºС | +10…+35 |
| Влажность окружающего воздуха. не более | % | 60 |
| Температура воды. не более | ºС | 40 |
| Давление. не более | бар | 2.5 |
| Диаметр всасывающего трубопровода. Не менее | мм | 140 |
| Диаметр всасывающего трубопровода | дюйм | 2 3/4 |
| Диаметр напорного трубопровода. Не менее | мм | 110 |
| Диаметр напорного трубопровода | дюйм | 2 3/4 |
Напорные характеристики насоса Speck 21-80/33 S для противотока Badu Jet Action:
Деталировка насоса Speck BADU 21-80/33 S. выбор запасных частей:
|
Поз |
Наименование |
Артикул |
| 106 | Всасывающий корпус Speck BADU 21-80/33S подсоединения 82мм | 2923.210.610 |
|
106 |
Всасывающий корпус Speck BADU 21-80/33S подсоединения G 2 3/4 | 2923.210.620 |
| 107 | Корпус насоса Speck BADU 21-80/33S | 2923.210.712 |
| 160.1 | Крышка префильтра насоса Speck BADU 21-80 | 2923.116.010 |
| 161 | Крышка задняя насоса насоса Speck Badu 21-80 | 2923.116.100 |
| 230.1 | Крыльчатка насоса Speck Badu 21-80/33S. 121х20мм/380В | 2923.123.034/2923.123.013 |
| 410 | Профильное уплотнительное кольцо насоса Speck Badu 21-80 | 2923.141.000 |
| 411 | Уплотнительное кольцо вала электродвигателя насоса Speck Badu 21-80. 14x22x1.5 mm | 2923.141.100 |
| 412 | Уплотнительное кольцо. 210 x 4 mm | 2923.241.200 |
| 412.2 | Прокладка-кольцо сливной пробки. 12×2.5 mm | 2923.541.220 |
| 412.3 | Уплотнительное кольцо пробки. 24 x 3.5 mm | 2922.041.230 |
| 412.13 | Прокладка-кольцо крыльчатки. 16.9×2.75 mm | 2923.541.222 |
| 433 | Сальники (компл.) насоса Speck Badu 21-80. 20мм | 2920.343.310 |
| 516 | Манжета вала электродвигателя насоса Speck Badu | 2921.151.600 |
| 800 | Электродвигатель Speck Badu21-80/33S 380В | 2380.336.037/2380.335.037 |
| 901.2 | Болт M 8×16. A 2 | 5879.330.816 |
| 903 | Сливная пробка. R 1/4 | 2923.591.202 |
| 914.1 | Болт корпуса насоса. M 6×170. A 2 | 2923.291.001 |
| 916 | Пробка выпуска воздуха G 3/4. red | 2922.091.600 |
| 920.5 | Гайка болта корпуса насоса. M 6. A 2 | 5879.340.600 |
| 922 | Гайка крепления крыльчатки | 2923.592.202 |
