Производитель: Zodiac PSA. Франция
Модель: W49NT20

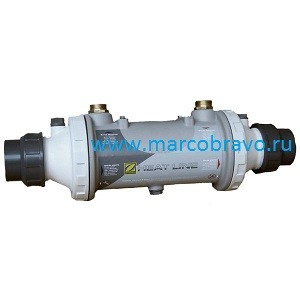

Теплообменник титановый Zodiac PSA серии Heat Line 20 kw (горизонтальный. 20 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне. Изготовлен из титана. что позволяет применять устройство в бассейнах с соленой водой или солевым электролизом.
Теплообменник титановый PSA 49NT 20 (горизонтальный. 20 кВт) представляет собой циллиндрический пластиковый кожух с титановыми трубками внутри. С помощью насоса фильтра вода из бассейна попадает внутрь кожуха теплообменника. При контакте воды с титановыми трубками происходит передача тепловой энергии. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник.
Габаритные размеры теплообменника титанового PSA 49NT 20 (горизонтальный. 20 кВт):
Технические характеристики теплообменника титанового PSA 49NT 20 (горизонтальный. 20 кВт):
| Наименование параметра | Ед.изм. | Значение параметра |
| Температура воды | ºС | +2…+30 |
| Температура теплоносителя | ºС | 60…70 |
| Номинальная мощность | кВт | 20 |
| Площадь поверхности теплообмена | м2 | 0.17 |
| Номинальный расход в первичном контуре теплообменника | м3/ч | 0.9 |
| Номинальная потеря напора в первичном контуре теплообменника | м | 0.15 |
| Максимальное давление в первичном контуре теплообменника | атм | 2.0 |
| Номинальный расход во вторичном контуре теплообменника | м3/ч | 10 |
| Номинальная потеря напора во вторичном контуре теплообменика | м | 0.5 |
| Максимальное давление во вторичном контуре теплообменника | атм | 2.0 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Масса теплообменника | кг. | 3.1 |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 2.5 |
| Содержание в воде брома не более | мг/л | 5.5 |
| Значение рН воды | 6.9-8.0 | |
Деталировка теплообменника титанового PSA 49NT 20 (горизонтальный. 20 кВт):
| Поз | Наименование | Кол-во |
| 1 | Корпус теплообменника PSA 49NT 20-40 WIB01615 | 1 |
| 2 | Крышка корпуса теплообменника PSA 49NT WIB01618 | 2 |
| 3 | Муфта резьбовая уплотнения крышки корпуса теплообменника PSA 49NT WIB01617 | 2 |
| 4 | Шайба прижимная фиксаторов теплообменника PSA 49NT WIB01623 | 2 |
| 5 | Фиксатор трубок титановых теплообменника PSA 49NT 20 WIB01620 | 2 |
| 6 | Дефлектор потока теплоносителя теплообменника PSA 49NT 20-40 WIB01627 | 3 |
| 7 | Планка-фиксатор дефлектора потока теплоносителя теплообменника PSA 49NT 20-40 WIB01621 | 2 |
| 8 | Трубка титановая теплообменника PSA 49NT 20-40 WSP02084 | 20 |
| 9 | Гнездо датчика температуры теплообменника PSA 49NT WIB01625 | 1 |
| 10 | Болт-заглушка теплообменника PSA 49NT WIB01609 | 2 |
| 11 | Прокладка-кольцо теплообменника PSA 49NT WJW01667 | 3 |
| 12 | Прокладка-кольцо уплотнения контура теплоносителя теплообменника PSA 49NT WJW01665 | 2 |
| 13+15 | Муфта теплообменника PSA 49NT W40RDU | 2 |
| 14 | Втулка переходная 63/50 теплообменника PSA 49NT | 2 |
| 16 | Прокладка-кольцо муфты теплообменника PSA 49NT WJW01661 | 2 |
| 17 | Нипель 1” (латунь) теплообменника PSA 49NT WMO01701 | 3 |
| 22 | Клапан обратный 1”х1” ВВ (латунь) | 1 |
Схема движения воды:
Схема подключения к системе электроснабжения:
Размеры упаковки: прямоугольный картонный короб 550x200x220
