Производитель: Pahlen. Швеция
Модель: HF 13
Артикул товара: 11391

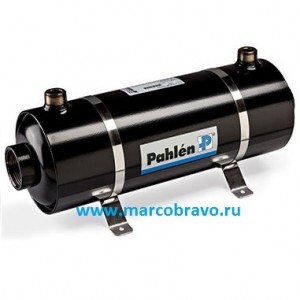

Теплообменник из нержавеющей стали Pahlen Hi-Flow 13 (горизонтальный. 13 кВт) — предназначен для нагрева воды от источников тепла (бойлер. тепловая сеть. т.д.). нагретая вода проходя через теплообменник передает тепловую энергию в систему бассейна. Изготовлен из нержавеющей кислотостойкой стали марки AISI-316L. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.). Теплообменник оборудован прочной спиралью для нагрева воды. что позволяет его использовать в системах с высоким давлением.
Обычно. для подсоединения к системе водоснабжения бассейна. вместе с данным товаром приобретают — Муфта разъемная с вставкой из нержавеющей стали (д. 50-1 1/2) и Заглушка к термостату с внутренней резьбой (д. 50 мм).
Теплообменник из нержавеющей стали Pahlen Hi-Flow 13 (горизонтальный. 13 кВт) представляет собой циллиндрический сварной кожух. в котором установлен змеевик. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При контакте воды со змеевиком происходит передача тепловой энергии. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник.
Габаритные размеры теплообменника из нержавеющей стали Pahlen Hi-Flow 13 (горизонтальный. 13 кВт):
Технические характеристики теплообменника из нержавеющей стали Pahlen Hi-Flow 13 (горизонтальный. 13 кВт):
| Наименование параметра | Ед.изм. | Значение параметра |
| Температура воды | ºС | +2…+30 |
| Температура теплоносителя | ºС | 60…90 |
| Номинальная мощность | кВт | 13 |
| Площадь поверхности теплообмена | м2 | 0.05 |
| Номинальный расход в первичном контуре теплообменника | м3/ч | 1.8 |
| Номинальная потеря напора в первичном контуре теплообменника | м | 1.4 |
| Максимальное давление в первичном контуре теплообменника | атм | 60 |
| Номинальный расход во вторичном контуре теплообменника | м3/ч | 15 |
| Номинальная потеря напора во вторичном контуре теплообменика | м | 0.6 |
| Максимальное давление во вторичном контуре теплообменника | атм | 10 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Подсоединение. бойлер | НР | 3/4 |
| Подсоединение. бассейн | ВР | 1 1/2 |
| Масса теплообменника | кг. | 2 |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 150 |
| Значение рН воды | 7.2-7.6 | |
| Щелочность воды | мг/л | 60-120 |
| Кальциевая жесткость воды | мг/л | 200-1000 |
Комплектация теплообменника из нержавеющей стали Pahlen Hi-Flow 13 (горизонтальный. 13 кВт):
Место подключения теплообменника в контуре системы водоподготовки бассейна:
Схема движения воды:
Зависимость фактической тепловой мощности от разности температур подведенных потоков:
Зависимость фактической тепловой мощности от изменения расхода воды:
Схема подключения к системе электроснабжения:
Размеры упаковки: прямоугольный картонный короб 280x165x135
