Производитель: Behncke. Германия
Модель: QWT 100-20
Артикул: 305 018 00

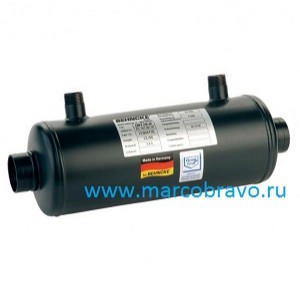

Теплообменник из нержавеющей стали Behncke QWT 100-20 — предназначен для нагрева воды от источников тепла (бойлер. тепловая сеть. т.д.). нагретая вода проходя через теплообменник передает тепловую энергию в систему бассейна. Изготовлен из нержавеющей кислотостойкой стали марки AISI-316L. корпус покрашен и покрыт лаком. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.). Теплообменник оборудован прочной спиралью для нагрева воды. что позволяет его использовать в системах с высоким давлением.
Теплообменник Behncke QWT представляет собой циллиндрический сварной кожух. в котором установлен змеевик. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При контакте воды со змеевиком происходит передача тепловой энергии. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник.
Габаритные размеры теплообменника из нержавеющей стали Behncke QWT 100-20:
| Typ | A mm |
B Ø |
C mm |
D mm |
E Ø |
F Ø |
| QWT 100-20 | 275 | 125 | 90 | NW50 | 1½“ | ¾“ |
Технические характеристики теплообменника из нержавеющей стали Behncke QWT 100-20:
| Наименование параметра | Ед.изм. | Значение параметра |
| Температура теплоносителя | ºС | 60…90 |
| Номинальная мощность при 60ºС | кВт | 13 |
| Номинальная мощность при 90ºС | кВт | 20 |
| Номинальный расход в первичном контуре теплообменника | м3/ч | 2 |
| Номинальная потеря напора в первичном контуре теплообменника | м | 0.8 |
| Максимальное давление в первичном контуре теплообменника | бар | 10 |
| Номинальный расход во вторичном контуре теплообменника | м3/ч | 10 |
| Номинальная потеря напора во вторичном контуре теплообменика | м | 0.08 |
| Максимальное давление во вторичном контуре теплообменника | атм | 3 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Подсоединение. бойлер | НР | 3/4 |
| Подсоединение. бассейн | ВР | 1 1/2 |
| Масса теплообменника | кг. | |
| Параметры воды: | ||
| Содержание в воде свободного хлора не более | мг/л | 1.3 |
| Содержание в воде хлоридов не более | мг/л | 500 |
| Значение рН воды | 6.8-8.2 | |
Место подключения теплообменника в контуре системы водоподготовки бассейна:
Горизонтальная установка
Вертикальная установка
Схема движения воды:
График тепловой мощности Behncke QWT 100:
Размеры упаковки: прямоугольный картонный короб
