Производитель: Pahlen. Швеция
Артикул товара: 132111/13981403

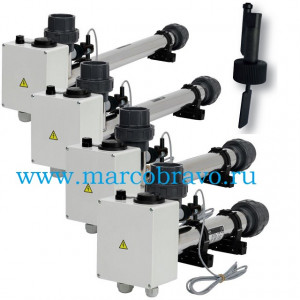

Электронагреватель с датчиком потока Pahlen (3 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне. Корпус и подсоединения нагревателя изготовлены из кислотостойкой нержавеющей стали марки AISI-316. ТЭНы изготовлены из сплава Incoloy 825. Электронагреватель оборудован однополярным термостатом для регулировки температуры воды и реле защиты от прергрева (не более60градусов). Датчик потока гарантирует безопасную работу системы при недостаточном потоке воды. Подключение электронагревателя Pahlen 13981403 через 1/2 дюйма. установка на кронштейны.
Электронагреватель компенсирует потери тепла при поступлении в бассейн свежей воды. а также потери связанные с испарением воды.
Технические характеристики электронагревателя с датчиком потока Pahlen (3 кВт):
| Параметр | Ед.измерения | Значение |
| Минимальный поток воды | м3/час | 5.1 |
| Максимальное давление системы с датчиком потока/без датчика | бар | 2.5/10 |
| Максимальная температура воды | ºС | 110 |
| Напряжение питания. %±4 | В | 3х380/50Гц |
| Потребляемая мощность | кВт | 3 |
| Ток при напряжении 3х380В/220В | А | 4.2/12.5 |
| Масса | кг | 2.4 |
| Класс защиты корпуса электронагревателя | — | IP 45 |
| Сопротивление ТЭНа | Ом | 52.9 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Резьбовое подсоединение | дюйм | 1 1/2 |
| Размер установки датчика потока | дюйм | 1/2 |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 250 |
| Значение рН воды | 7.2-7.8 | |
| Щелочность воды | мг/л | 60-120 |
| Кальциевая жесткость воды | мг/л | 200-1000 |
| Содержание в воде брома не более | мг/л | 13 |
| Содержание в воде “активного” кислорода | мг/л | 125 |
Габаритные и присоединительные размеры электронагревателя с датчиком потока Pahlen (3 кВт):
Гидравлическое сопротивление:
Деталировка электронагревателя с датчиком потока Pahlen (3 кВт):
| Позиция | Артикул | Описание |
| 8 | 127144 | ТЭН из сплава incoloy 3кВт |
| 10 | 12860 | Комплект датчика потока |
| 15 | 632001 | Модуль защиты (датчик перегрева) от перегрева выше 60°C |
| 10 | 632002 | Tермостат 0-45°C |
| 14 | 12843 | Tермостат 0-45°C |
| 13 | 128482 | Кронштейн предназначенный для крепления датчиков перегрева и регулировки температуры |
Место подключения электронагревателя в контуре системы водоподготовки бассейна:
Схема движения воды:
Электрическая схема подключения к трехфазной сети на 380 В:
Электрическая схема подключения к однофазной сети на 220 В:
Размеры упаковки: прямоугольный картонный короб 580x155x105
