Description
Производитель: Max Daprà. Италия
Модель / Артикул: D-KWT-VA 25 / 10 08 01

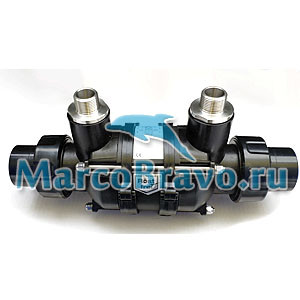

Теплообменник D-KWT-VA 25 (28 кВт) — это оборудование для бассейна. предназначенное для нагрева воды и поддержания заданной температуры. возможно использование в воде с солёной водой (для версий с титановой спиралью). Корпус изготовлен из термостойкого полимера (PP 30% FG). данный материал отлично подходит для воды в бассейне. где используется широкий спектр химических реагентов. Спираль с увеличенной площадью теплоотдачи за счёт гофрированной формы. изготовлена из кислотостойкой нержавеющей стали AISI-316 (V4A). Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Корпус стянут боковыми крышками с длинными болтами. он разборный — это значительно облегчает чистку от отложений. Предназначен для вертикального (вода должна течь снизу-вверх) и горизонтального монтажа. Подсоединение должно быть при противоположном направление потока первичного и вторичного контуров.
Внимание! Установка только после фильтра. всегда устанавливайте дезинфицирующее устройство (хлоратор/хлоринатор) только после теплообменника и таким образом. чтобы химические вещества в сочетании с воздухом не могли попасть в теплообменник. Воздух в сочетании с остатками хлора или подобными химикатами. даже в самых малых количествах. создает агрессивную среду в теплообменнике и разъедает его.
Теплообменник D-KWT-VA 25 (28 кВт) представляет собой цилиндрический разборный кожух. в котором установлена гофрированная спираль из нержавеющей стали марки AISI 316. С помощью насоса из фильтра вода из бассейна попадает в теплообменник. При контакте воды со спиралью происходит передача тепловой энергии теплоносителя воде бассейна. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Технические характеристики теплообменника D-KWT-VA 25 (28 кВт):
| Наименование параметра | Ед.изм. | Значение параметра |
| Номинальная мощность при 90°C в контуре бойлера | кВт | 28 |
| Разность температур | 70 °C = 0.4 kW / °C | |
| Площадь теплоотдачи | m2 | 0.10 |
| Скорость потока в контуре бойлера. минимум | m³/h | 2 |
| Скорость потока в контуре бассейна. минимум | m³/h | 8 |
| Потеря давления в контуре бойлера | bar | 0.20 |
| Потеря давления в контуре бассейна | bar | 0.12 |
| Рабочее давление — контур бойлера | bar | 6 |
| Рабочее давление — контур бассейна | bar | 2 |
| Материал корпуса | PP 30% FG | |
| Материал фитингов | ABS | |
| Материал спирали | AISI 316 | |
| Подсоединение — бойлер | дюйм | 3/4 |
| Подсоединение — бассейн | мм | Ø50 |
| Масса теплообменника | кг. | 1.8 |
| Параметры воды: | ||
| Содержание в воде свободного хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 500 |
| Значение рН воды | 6.8 — 7.8 | |
Габаритные размеры теплообменника D-KWT-VA 25 (28 кВт). мм:
| Typ | Art. Nr. | A | B | C | D | E | F |
| D-KWT-VA 25 | 10 08 01 | 345 mm | D. 110 mm | 135 mm | D. 63 -PN 10 | 50 mm | 3/4“ |
| D-KWT-Ti 25 | 10 08 05 | 345 mm | D. 110 mm | 135 mm | D. 63 -PN 10 | 50 mm | 3/4“ |
| D-KWT-VA 45 | 10 08 02 | 415 mm | D. 110 mm | 205 mm | D. 63 -PN 10 | 50 mm | 3/4“ |
| D-KWT-Ti 45 | 10 08 06 | 415 mm | D. 110 mm | 205 mm | D. 63 -PN 10 | 50 mm | 3/4“ |
Установка теплообменника D-KWT-VA 25 (28 кВт) в контуре системы водоподготовки бассейна:
Схема движения воды темплообменника D-KWT-VA 25 (28 кВт):
Схема подключения теплообменника D-KWT-VA 25 (28 кВт) к системе электроснабжения:
А0 Щит распределительный
А1 Контрольная панель с таймером (1) 230v АМ-100
FU Предохранитель для контрольной панели с таймером АМ-100
М2 Циркуляционный насос теплообменника
QF1 Выключатель автоматический 2-х пол. 6А
QF2 Устройство защитного отключения УЗО 2 пол. 25А F 362
QF3 Выключатель автоматический 1 пол. 6А
QF4 Выключатель автоматический 3-х пол. 10А АВВ S 233R C6 400V-450
KL1 Контактор модульный ESB -20-20 20А
КТ Таймер контрольной панели АМ-100
SA1 Переключатель 3-х позиционный (для щитков) АМ-100
SK Термостат Pahlen (12840)
YA Клапан электромагнитный
Х1 Клеммник под рельсу
