Description

Производитель: Bowman. Англия

Модель: EC80-5113-1

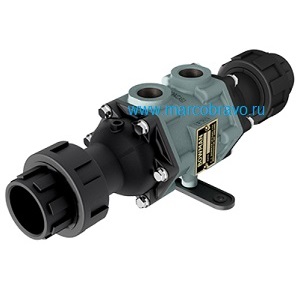

Теплообменник чугунныйи Bowman 5113-1C (универсальный. 20 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне с повышенным содержанием солей и хлора. Подходит для любого типа систем (котлы. тепловые насосы. солнечные панели и др.). теплообменник можно крепить как вертикально. так и горизонтально. Конструкция корпуса теплообменника Bowman предусматривает возможность снятия торцевых крышек и пучка труб для очистки.

Теплообменник чугунный Bowman 5113-1C (универсальный. 20 кВт) представляет собой циллиндрический литой кожух с разборными боковыми концами. в котором установлены тонкостенные тепловые трубки. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При проходе воды через тепепловые трубки происходит передача тепловой энергии воде для бассейна проходящей через корпус теплообменика. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате (в комплект не входит). срабатывает автоматическая блокировка подачи воды в теплообменник.

Габаритные размеры теплообменника Bowman 5113-1C (универсальный. 20 кВт):

Технические характеристики теплообменника Bowman 5113-1C (универсальный. 20 кВт):

• Объём бассейна. куб.: 40
• Поток воды из болера: 2.1 м3/ч. 35 л/м
• Максимальный поток воды из бассейна: 9.0 m3/ч. 150 л/ч
• Передача тепловой энергии при 82°C. kW: 20
• Передача тепловой энергии при 62°C. kW: 12
• Материал трубок: медно-никилевый сплав
• Размеры. мм: 110/368
• Максимальное давление. бар: 6
• Вес. кг: 3
• Подсоединение. бойлер: 3/4BP
• Подсоединение. бассейн: 50мм

  *Примечание: теплообменники с трубками из нержавеющей стали не следует использовать в бассейнах с хлорирующими устройствами для соленой воды.

Деталировка теплообменника Bowman 5113-1C (универсальный. 20 кВт):

Место подключения теплообменника в контуре системы водоподготовки бассейна:
