Производитель: Elecro. Великобритания
Модель: G2-HE-30T
Теплообменник из нержавеющей стали Elecro G2-HE-30T (30 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне. в том числе с морской водой. В разборном жестком корпусе с теплоизоляцией находится оболочка из нержавеющей кислотостойкой стали марки AISI-316L. внутри оболочки — титановые трубки (7 мм) с большой площадью теплоотдачи. картридж из трубок стянут боковыми крышками с длинными болтами. Предназначен для вертикального (вода должна течь снизу вверх) и горизонтального монтажа. после фильтровальной установки. Подсоединение должно быть при противоположном направление потока первичного и вторичного контуров.
Для получения максимума эффективности работы можно использовать Щит управления Elecro Poolsmart Plus. фильтрацией и нагревом. сенсорный ЖКИ-дисплей
Теплообменник из нержавеющей стали Elecro G2-HE-30T (30 кВт) представляет собой циллиндрический разборный кожух. в котором установлен пучок титановых трубок. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При контакте воды с трубками происходит передача тепловой энергии. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Технические характеристики теплообменника из нержавеющей стали Elecro G2-HE-30T (30 кВт):
| Наименование параметра | Ед.изм. | Значение параметра |
| Номинальная мощность | кВт | 30 |
| Рабочее давление — контур бойлера | kPa | 6.1-6.8 |
| Рабочее давление — контур бассейна | kPa | 5 |
| Поток воды — контур бойлера | m³/h | 1.1 |
| Поток воды — контур бассейна | m³/h | 10-14 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Подсоединение. бойлер | 1 BSP | |
| Подсоединение. бассейн резьба | д | 1 1/2 |
| Подсоединение. бассейн. вклейка | мм | 50 |
| Масса теплообменника | кг. | |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 330 |
| Значение рН воды | 6.8-8.0 | |
| Щелочность воды | мг/л | 60-120 |
| Кальциевая жесткость воды (ppm) | мг/л | 200-30000 |

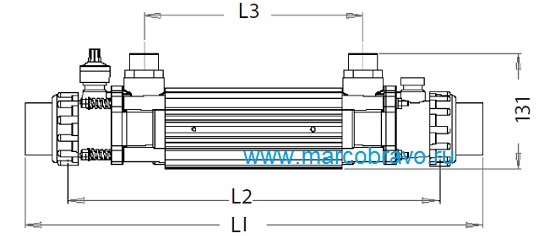

Габаритные размеры теплообменника из нержавеющей стали Elecro G2-HE-30T (30 кВт):
L1=540 мм. L2=426 мм. L3=243 мм
Комплектация теплообменника из нержавеющей стали Elecro G2-HE-30T (30 кВт):
1. Универсальные адаптеры 1.5”/50мм. из латуни. первичных соединений — 2шт
2. Латунный обратный клапан 1
3. Заглушка термостата
Место подключения теплообменника Elecro G2 в контуре системы водоподготовки бассейна:
Схема движения воды темплообменника Elecro G2:
Зависимость фактической тепловой мощности от разности температур и подведенных потоков:
| Ном. Мощ- сть |
Бойлер поток (m³/h) |
Бойлер потеря давл. (kpa) |
Бассейн поток (m³/h) |
Бассейн потеря давл. (kpa) |
ΔT 15ºC (kW) | ΔT 20ºC (kW) | ΔT 30ºC (kW) | ΔT 40ºC (kW) | ΔT 50ºC (kW) | ΔT 60ºC (kW) | ΔT 70ºC (kW) |
| 30-kW | 1.1 | 6.1 | 10 | 5.0 | 9 | 11 | 16 | 20 | 26 | 30 | 33 |
| 30-kW | 1.3 | 6.8 | 10 | 5.0 | 10 | 13 | 18 | 23 | 31 | 34 | 39 |
| 30-kW | 1.3 | 6.8 | 14 | 7.0 | 11 | 15 | 20 | 26 | 34 | 41 | 46 |
ΔT = Разница температур воды между между первичным (горячим) и вторичным (бассейн) контурами
Расчёт BTU умножить kW x 3412
kW x 3412 = BTU выход
Деталировка темплообменника Elecro G2:
|
|
Схема подключения к системе электроснабжения:
