Производитель: Elecro. Великобритания
Модель: G2I HE 49
Теплообменник из нержавеющей стали Elecro G2I HE 49 (49 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне с пресной водой. В разборном корпусе из нержавеющей кислотостойкой стали марки AISI-316L находится картридж из двух полиамидных решеток с трубками (с большой площадью теплоотдачи). картридж стянут боковыми крышками на длинных болтах. Трубки изготовлены из сплава incoloy (железо-никель-хром-молибден-медь). Подсоединения изготовлены из нержавеющей стали и полимерного состава.
Предназначен для вертикального (вода должна течь снизу вверх) и горизонтального монтажа. после фильтровальной установки. Подсоединение должно быть при противоположном направление потока первичного и вторичного контуров.
Комплектация: теплообменник. фитинги для первичного контура. стакан для термостата. обратный клапан. заглушка. прокладки крепежные скобы. инструкция

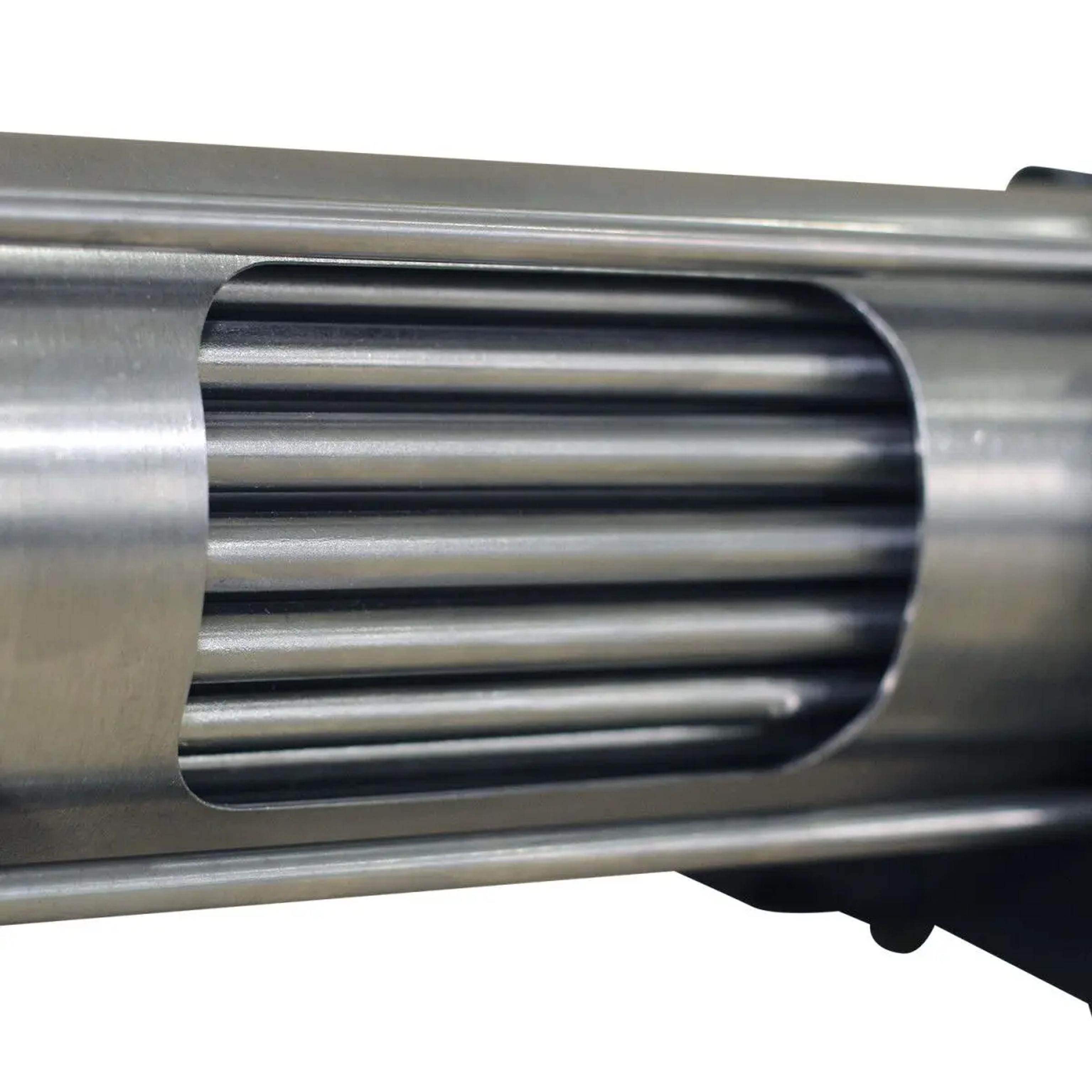

Теплообменник из нержавеющей стали Elecro G2I HE представляет собой цилиндрический разборный кожух. в котором установлена кассета из трубок. через которые протекает горячая вода бойлера. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При контакте воды с трубками происходит передача тепловой энергии. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате. срабатывает автоматическая блокировка подачи воды в теплообменник. Подходит для любого типа инсталляций (котлы. тепловые насосы. солнечные панели и др.).
Технические характеристики теплообменника из нержавеющей стали Elecro G2I HE 49:
| Наименование параметра | Ед.изм. | Значение параметра |
| Номинальная мощность | кВт | 49 |
| Падение давления в контуре бойлера | kPa | 7.7-9.6 |
| Падение давления в контуре бассейна | kPa | 9.2-98 |
| Поток воды — контур бойлера | m³/h | 1.6-2.2 |
| Поток воды — контур бассейна | m³/h | 16-17 |
| Диаметр подсоединяемого трубопровода не менее | мм | Ø50 |
| Подсоединение. бойлер | 1 | |
| Подсоединение. бассейн резьба | 1.5 | |
| Масса теплообменника | кг. | |
| Параметры воды: | ||
| Содержание в воде хлора не более | мг/л | 3 |
| Содержание в воде хлоридов не более | мг/л | 330 |
| Значение рН воды | 6.8-8.0 | |
| Щелочность воды | мг/л | 60-120 |
| Кальциевая жесткость воды (ppm) | мг/л | 200-30000 |

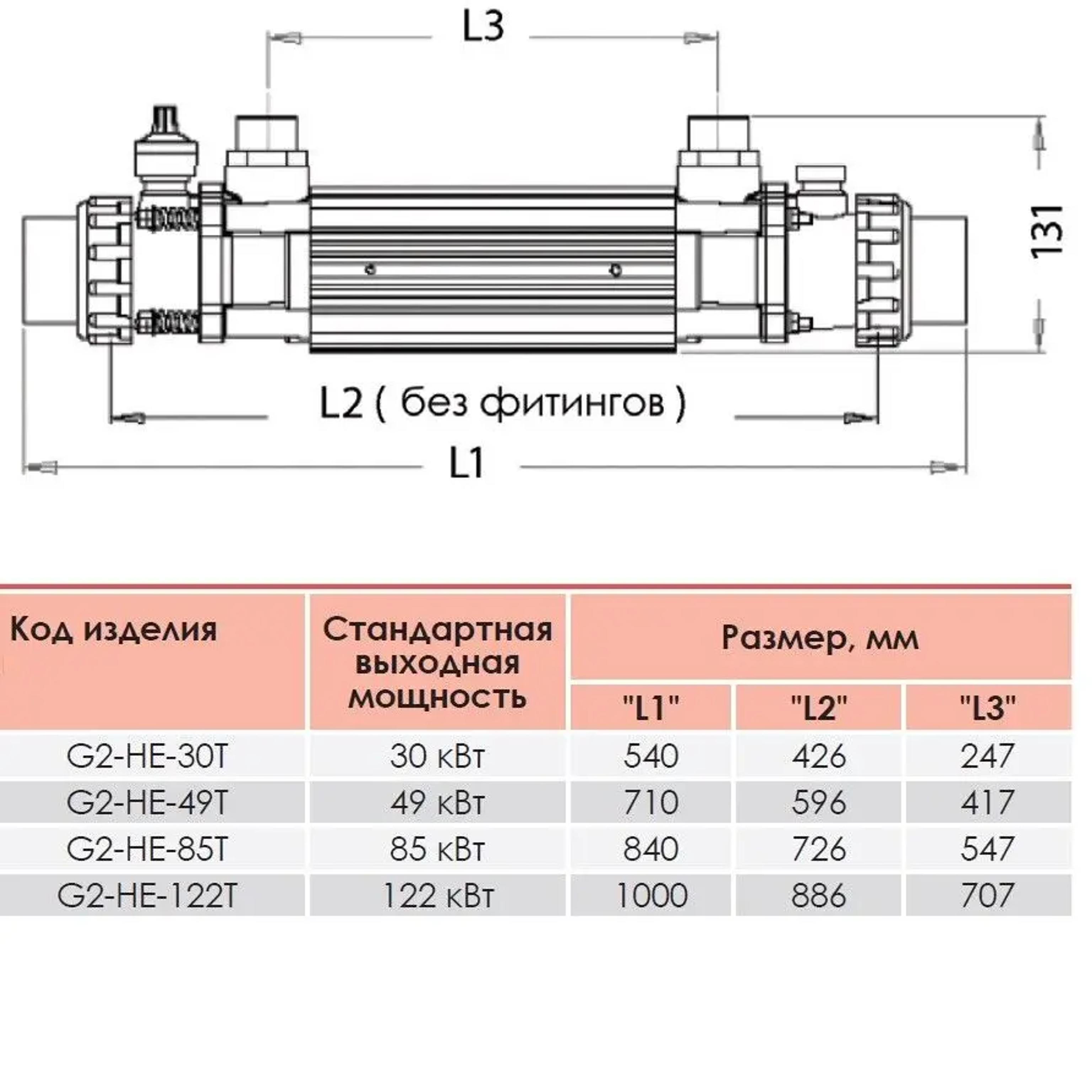

Габаритные размеры теплообменника из нержавеющей стали Elecro G2I HE 49:
L1=710 мм. L2=596 мм. L3=417 мм
Место подключения теплообменника Elecro G2I HE 49 в контуре системы водоподготовки бассейна:
Схема движения воды темплообменника Elecro G2I HE 49:
Зависимость Elecro G2I HE 49 фактической тепловой мощности от разности температур и подведенных потоков:
| Ном. Мощ- сть |
Бойлер поток (m³/h) |
Бойлер потеря давл. (kpa) |
Бассейн поток (m³/h) |
Бассейн потеря давл. (kpa) |
ΔT 15ºC (kW) | ΔT 20ºC (kW) | ΔT 30ºC (kW) | ΔT 40ºC (kW) | ΔT 50ºC (kW) | ΔT 60ºC (kW) | ΔT 70ºC (kW) |
| 49-kW | 1.6 | 7.7 | 16 | 9.2 | 13 | 18 | 25 | 34 | 41 | 50 | 56 |
| 49-kW | 1.8 | 8.3 | 16 | 9.2 | 14 | 20 | 28 | 38 | 45 | 55 | 62 |
| 49-kW | 2.2 | 9.6 | 17 | 9.8 | 16 | 22 | 33 | 44 | 52 | 64 | 73 |
ΔT = Разница температур воды между между первичным (горячим) и вторичным (бассейн) контурами
Расчёт BTU умножить kW x 3412
kW x 3412 = BTU выход
Деталировка темплообменника Elecro G2I HE 49:
