Description

Производитель: Bowman. Англия

Модель: 5113-3S

Теплообменник чугунный Bowman 5113-3S (универсальный. 70 кВт) — предназначен для нагрева воды и поддержания заданной температуры в бассейне. Подходит для любого типа систем (котлы. тепловые насосы. солнечные панели и др.). теплообменник можно крепить как вертикально. так и горизонтально. Конструкция корпуса теплообменника Bowman предусматривает возможность снятия торцевых крышек и пучка труб для очистки.

Теплообменник чугунный Bowman 5113-3S (универсальный. 70 кВт) представляет собой циллиндрический литой кожух с разборными боковыми концами. в котором установлены тонкостенные тепловые трубки. С помощью насоса фильтра вода из бассейна попадает в теплообменник. При проходе воды через тепепловые трубки происходит передача тепловой энергии воде для бассейна проходящей через корпус теплообменика. Таким образом вода в бассейне нагревается. Если температура воды становится выше установленного значения на термостате (в комплект не входит). срабатывает автоматическая блокировка подачи воды в теплообменник.

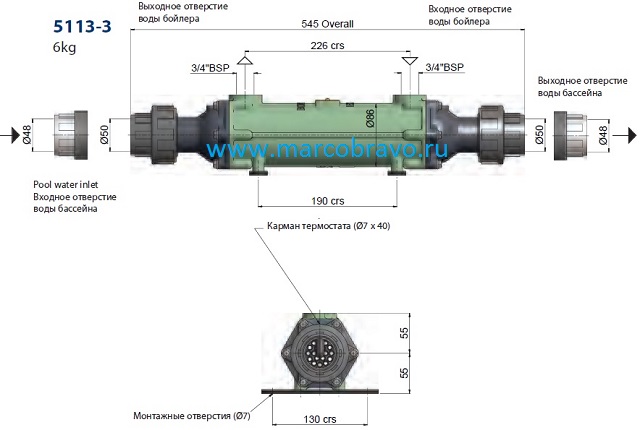

Габаритные размеры теплообменника Bowman 5113-3S (универсальный. 70 кВт):

Технические характеристики теплообменника Bowman 5113-3S (универсальный. 70 кВт):

• Объём бассейна. куб.: 120
• Поток воды из болера. m3/h: 3.6
• Максимальный поток воды из бассейна. m3/h: 15
• Передача тепловой энергии при 82°C. kW: 70
• Передача тепловой энергии при 62°C. kW: 40
• Материал трубок: нержавеющая сталь
• Размеры. мм: 545/110
• Максимальное давление. бар: 6
• Вес. кг: 6
• Подсоединение. бойлер: 3/4BSP
• Подсоединение. бассейн: 50мм

  *Примечание: теплообменники с трубками из нержавеющей стали не следует использовать в бассейнах с хлорирующими устройствами для соленой воды.

Комплектация теплообменника Bowman 5113-3S (универсальный. 70 кВт):

Место подключения теплообменника в контуре системы водоподготовки бассейна Bowman 5113-3S (универсальный. 70 кВт):

Схема движения воды:

Схема подключения к системе электроснабжения:
