Description
Производитель: Hayward. Франция
Артикул: SP2307XE113

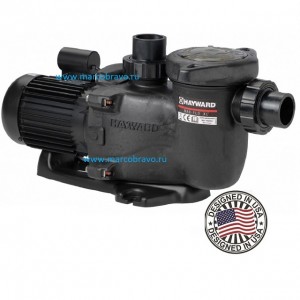

Самовсасывающий насос Hayward Max-Flo XL SP2307XE113 (11.5 м3/ч. 380В) — предназначен для перекачивания воды в системах плавательных бассейнов. Hayward Max-Flo XL – это одноступенчатый насос с горизонтальным расположением вала. Комплектуется муфтами для установки в контур трубопровода ПВХ. Префильтр оснащен прозрачной крышкой на резьбовом креплении с выступами. в нижней части встроены дренажные болты. Крыльчатка изготовлена из прочного пластика. префильтр насоса — пластик со стекловолокном. наряду с углеродно-керамическими сальниками — гарантируют максимально долгую работу насоса. даже в соленной воде. Оснащен большим фильтром грубой очистки. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды. Можно использовать в соленой воде содержащей не более 5 граммов соли на 1 литр воды.
Технические характеристики насоса Hayward Max-Flo XL SP2307XE113:
|
Наименование параметра
|
Ед.изм.
|
Значение параметра
|
| Производительность при напоре 8 метров | м3/ч | 11.5 |
| Напряжение |
В
|
~ 380/50 Гц
|
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность. номинальная/максимальная |
HP/кВт
|
3/4 / 0.75
|
| Ток |
А
|
|
| Скорость вращения двигателя | об/мин | 2900 |
| Уровень шума |
дБ
|
70 |
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IPX5/F
|
| Масса |
кг
|
11.4
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Допустимая концентрация соли до |
г/л
|
5
|
| Температура воды. не более |
ºС
|
40
|
| Давление. не более |
бар
|
2.5
|
| Диаметр подключения под вклейку |
мм
|
50
|
| Размер штуцера всасывающего трубопровода | мм | — |
| Диаметр подключения под вклейку |
мм
|
50
|
| Размер штуцера напорного трубопровода | мм | — |
Напорные характеристики насоса Hayward Max-Flo XL SP2307XE113:
Габаритные и присоединительные размеры насоса Hayward Max-Flo XL SP2307XE113. размер L=202 мм :
Деталировка насоса Hayward Max-Flo XL SP2307XE113:
|
Поз |
Наименование |
Артикул |
| 1 | Крышка префильтра | SPX2300DLS/ SPX2300DLSB |
| 2 | Уплотнительное кольцо крышки префильтра | SPX2300Z4 |
| 3 | Корзина префильтра (фильтр грубой очистки) | SPX2300M |
| 4 | Корпус префильтра | SPX2300AA |
| 5 | Сливная пробка. 2 шт | SPX4000FG |
| 6 | Комплект болтов | SPX2700ZPAK |
| 7 | Комплект винтов | SPX2300Z3PAK3 |
| 8 | Уплотнительное кольцо диффузора | SX0220Z2 |
| 9 | Диффузор | SPX2300B |
| 10 | Крыльчатка SP2307XE111 — SP2307XE113 | SPX2710CM |
| 11 | Прокладка корпуса насоса 7.14 X 0.2 | GMX0600F |
| 12 | Комплект сальников | SPX2700SA |
| 13 | Фланец | SPX2300E |
| 14 | Комплект болтов | SPX3200Z5PAK4 |
| 15 | Фланец электродвигателя | SPX2300G |
| 16 | Набор винтов | SPX1600Z52 |
| 17а | Комплект фитингов 50 мм | SP2700UNKIT50 |
| 17в | Комплект фитингов 63 мм | SP3200UNKIT63 |
| 18 | Электродвигатель SP2307XE113 (tri) | SPX0550TSF |
| 19 | Уплотнительное кольцо | SPX1100PE |
| 20 | Регулятор с жидкокристаллическим дисплеем VS | SPX1100INTVS |
| 20 | Электронный модуль | SPX1100ELVS |
| 21 | интерфейс пользователя | |
|
2 + 8 |
Комплект прокладок | SPX2300GS |
|
22 |
Распаечная коробка | CVX2500156 |
|
23 |
Крышка | CVX2510135 |
