Производитель: Speck. Германия
Артикул товара: 219.0112.037

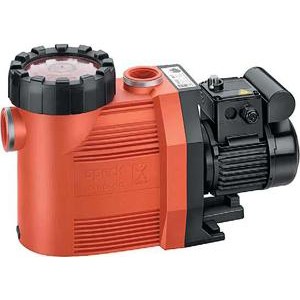

Самовсасывающий насос с префильтром SPECK Prime 11 (90/11) — предназначен для перекачивания воды в системах водоподготовки плавательных бассейнов выше средней стоимости. Может выполнять функцию циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна. Насос Speck Filterpump BADU 90/11 – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Оснащен фильтром грубой отчистки. Корпус насоса и рабочее колесо гальванически развязаны. все пластиковые части изготовлены из полипропилена типа PP GF 30. усиленного стекловолокном. Префильтр и фланец также сделаны из полипропилена типа PP. Насос может быть установлен на три метра выше или ниже уровня воды. Для надёжной работы насоса необходим постоянный приток перекачиваемой воды.
Габаритные и присоединительные размеры SPECK FILTERPUMP Prime 11 (90/11):
Размер L: 485 мм
Технические характеристики насоса SPECK Prime 11 (90/11):
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 8 метров | м3/ч | 11 |
| Напряжение питания |
В
|
~ 380
|
| Объём префильтра |
литр.
|
~3 |
| Максимальное количество соли в воде | 5 г/л. 0.5% | |
| Допустимые отклонения напряжения питания от номинального значения |
%
|
± 4%
|
| Мощность двигателя входная/выходная |
кВт
|
0.66/0.45
|
| Ток |
А
|
1.25/2.15 |
| Скорость вращения двигателя | об/мин | 2840 |
| Класс изоляции |
—
|
F
|
| Класс защиты корпуса электродвигателя |
—
|
IP55
|
| Масса |
кг
|
9.0
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
60
|
| Температура воды. не более |
ºС
|
60
|
| Давление. не более |
бар
|
2.5
|
| Диаметр всасывающего трубопровода. рекомендуемый |
мм
|
50
|
| Размер всасывающего подсоединения | дюйм | 1 1/2” |
| Диаметр напорного трубопровода. рекомендуемый |
мм
|
50
|
| Размер напорного подсоединения | дюйм | 1 1/2” |
Напорные характеристики насоса SPECK Prime 11 (90/11):
Деталировка насоса SPECK FILTERPUMP BADU 90/11:
|
Поз
|
Наименование
|
Артикул
|
|
101
|
Корпус насоса Speck Badu 90/11 и 90/7 | 2921.110.100 — оранжевый 2921.110.102 — красный |
|
113
|
Станина насоса Speck Badu 90 | 2921.111.300 |
|
143
|
Фильтр грубой очистки насоса Speck Badu 90 | 2901.114.300/2920.314.300 |
|
160.1
|
Крышка префильтра насоса Speck Badu 90 | 2921.116.010 |
|
160.2
|
Муфта резьбовая уплотнения крышки префильтра насоса Speck Badu 90 | 2921.116.020 |
|
161.2*
|
Крышка задняя насоса Speck Badu 90/7. 90/11 и 90/13 | 2921.116.120 |
|
174.2*
|
Диффузор насоса Speck Badu 90/7. 90/11 и 90/13 | 2921.117.420 |
|
230*
|
Крыльчатка насоса Speck Badu 90/11. dia=114mm/b=7.5mm | 2921.223.001 |
|
260
|
Винт крепления крыльчатки насоса Speck Badu 90/7. 90/11 и 90/13. M 6×10 | 2920.126.000 |
|
412.1
|
Прокладка-кольцо крышки префильтра насоса Speck Badu 90. 137x5mm | 2921.141.210 |
|
412.2
|
Прокладка-кольцо крышки задней насоса Speck Badu 90. 190×5.5mm | 2921.141.220 |
|
412.4
|
Прокладка-кольцо винта сливного префильтра насоса Speck. 11×2.5mm | 2302.002.062 |
|
412.5
|
Прокладка-кольцо диффузора насоса Speck Badu 90. 90x5mm | 2920.141.210 |
|
412.6
|
Прокладка-кольцо винта крепления крыльчатки насоса Speck Badu 90/7. 90/11 и 90/13. 6x2mm | 2920.141.261 |
|
433
|
Сальник насоса Speck Badu 90/7. 90/11 и 90/13. 14мм |
2920.143.310 |
|
507
|
Шайба вала электродвигателя насоса Speck Badu 90/7. 90/11 и 90/13. 25×12.5x2mm | 2921.150.700 |
|
515
|
Муфта соединения вала электродвигателя и вала крыльчатки насоса Speck Badu 90/7. 90/11 и 90/13. 8x10mm | 2920.151.510 |
|
516
|
Манжета вала электродвигателя насоса Speck Badu 90/7 и 90/11. V 16 S | 2920.151.600 |
|
554.2
|
Шайба (4 шт.) винта крепления электродвигателя к станине насоса Speck Badu 90. dia=8.4mm. A 2 | 5871.250.802 |
|
595
|
Опора резиновая электродвигателя насоса Speck Badu 90. 10x10x27mm | 2920.359.501 |
|
894.1
|
Гнездо опоры резиновой электродвигателя насоса Speck Badu 90 | 2920.389.410 |
|
900
|
Винт крепления (8 шт.) корпуса насоса к станине насоса. 7×48.4mm. A 2 | 2921.690.002 |
|
903
|
Винт сливной префильтра насоса G 1/4 | 2923.591.201 |
|
914.2
|
Винт крепления (4 шт.) электродвигателя к станине насоса. M 8×25. A 2 | 5879.120.825 |
|
800
|
Электродвигатель насоса (поставляется в сборе) Speck Badu 90/11 380в | 2040.096.037/2190.115.137 |
| Прокладка-кольцо насоса Speck Badu 90/7. 90/11 и 90/13. комплект ремонтный | 2921.141.299 |
*Примечание: Для переделки BADU 90/15 G или 90/20 G в BADU 90/15 или 90/20 BADU. позиции 161.2 . 174.2 и 230 должны быть заменены.
