Description
Производитель: Pentair. Бельгия
Модель/Артикул: FreeFlo / FFL-071

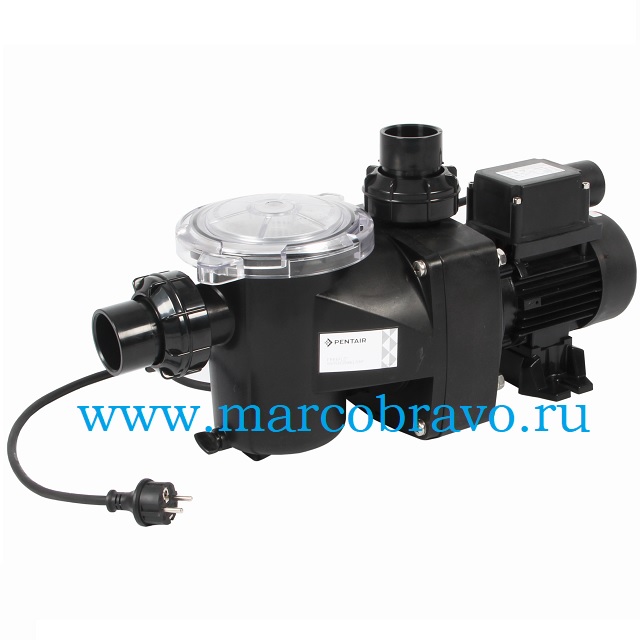

Самовсасывающий насос Pentair FreeFlo FFL-071 — это оборудование для плавательного бассейна. необходимое для таких целей. как:
1) циркуляционного насоса фильтровальной установки в контуре системы водообмена бассейна
2) циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение).
Конструкция насоса Pentair FreeFlo классическая. это центробежный насос с фронтальным всасыванием. радиальной подачей. одноступенчатой съёмной крыльчаткой. Корпус насоса и предфильтра представляют собой два отдельных блока из усиленного полимера. в корпусе находится фильтр из полипропилена. Контроль чистоты и доступ к фильтру для чистки. осуществляется через прозрачную быстросъёмную крышку Cam and Ramp на резьбе.
Особенностинасоса Pentair FreeFlo:
Подсоединение 40 мм (1-1 / 2 ”) втулка / 50 мм (2”)
Так ка все компоненты префильтра изготовлены полимерных материалов. этим обеспечивается двойная электрическая изоляция и отсутствие коррозии — насос можно использовать в хлорированной воде и в морской. Вал двигателя из нержавеющей стали. торцевой сальник из композита графита-керамики-нержавеющей стали.
Энергоэффективный электродвигатель TEFC (TEFC: полностью закрытый вентилятор) оборудован термопредохранителем и 1.5-метровым шнуром питания.
Для нормальной работы насоса необходим постоянный приток перекачиваемой воды и вентилируемое помещение. во избежании перегрева. Устанавливать необходимо как можно ближе к бассейну. с минимумом углов и избегания возможных вибраций.
Установка насоса осуществляется в горизонтальном положении ниже уровня воды (рекомендуется) или выше (не более чем на 2 метра выше уровня воды. с обратным клапаном). Для работы с интервалами времени в системе фильтрации потребуется щит управления.
Технические характеристики насоса Pentair FreeFlo FFL-071:
| Технические данные | Единицы измерения | Параметр |
| Производительность при высоте 8-10м | м3/ч | 11.7 — 9 |
| Напряжение | В | 220 |
| Ток потребления | А | 3.2 |
| Мощность в лошадиных силах | л.с | 3/4 |
| Мощность входная/выходная | кВт | 0.735 / 0.55 |
| Степень защиты корпуса | IP | 55 |
| Скорость вращения двигателя | об/мин | |
| Максимальная температура воды | °C | 5-35 |
| Максимальная температура воздуха | °C | 50 |
| Максимальное давление | бар | 2.5 |
| Диаметр входного отверстия (клеевое соединение) | мм | 50 |
| Диаметр выходного отверстия (клеевое соединение) | мм | 50 |
| Вес | кг | 11.5 |
| Размеры упаковки | см | 640х240х320 |

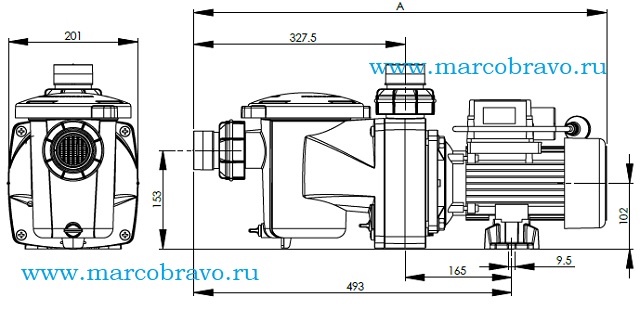

Габаритные размеры насоса Pentair FreeFlo FFL-071. А=560 мм:

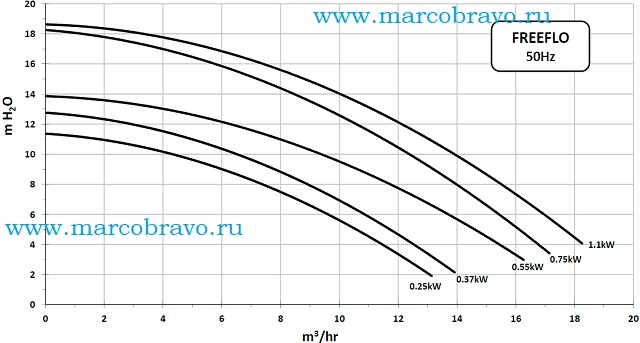

График производительности насоса Pentair FreeFlo FFL-071:
Установка насоса Pentair FreeFlo FFL-071:
Электрическая схема подключения насоса Pentair FreeFlo FFL-071:

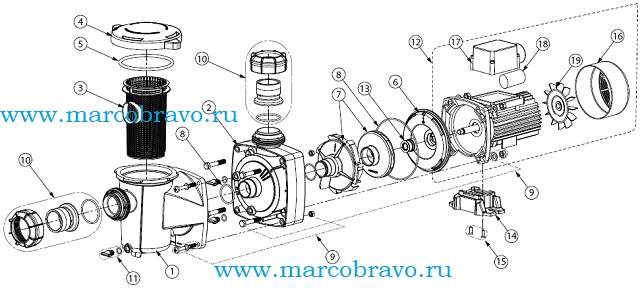

Деталировка насоса Pentair FreeFlo FFL-071. выбор запасных частей:
| No. | Артикул | Описание | Кол-о |
| 1 | R0001 | Корпус префильтра. 50mm | 1 |
| 2 | R0004 | Корпус насоса 50mm | 1 |
| 3 | R0007 | Корзина префильтра | 1 |
| 4 | R0008 | Крышка префильтра | 1 |
| 5 | R0009 | Уплотнительное кольцо | 1 |
| 6 | R0010 | Фланец насоса | 1 |
| 7 | R0011 | Комплект крыльчатка-диффузер насоса 0.25KW | 1 |
| R0012 | Комплект крыльчатка-диффузер насос 0.37KW | 1 | |
| R0013 | Комплект крыльчатка-диффузер насос 0.55KW | 1 | |
| R0014 | Комплект крыльчатка-диффузер насос 0.75KW | 1 | |
| R0015 | Комплект крыльчатка-диффузер насос 1.10KW | 1 | |
| 8 | R0016 | Уплотнительное кольцо фланца | 3 |
| 9 | R0017 | Комплект болтов | Kit |
| 10 | R0018 | Подсоединения — 50mm | 1 |
| R0019 | Подсоединения — 1-1/2 | 1 | |
| 11 | R0020 | Сливная пробка | 1 |
| 12 | R0021 | Электродвигатель 0.25 & 0.37kW | 1 |
| R0022 | Электродвигатель 0.55kW | 1 | |
| R0023 | Электродвигатель 0.75kW | 1 | |
| R0024 | Электродвигатель 1.10kW | 1 | |
| 13 | R0025 | Сальники — торцевые | 1 |
| 14 | R0026 | Платформа | 1 |
| 15 | R0027 | Болты платформы | 2 |
| 16 | R0028 | Крышка вентилятора — 0.25 & 0.37KW | 1 |
| R0029 | Крышка вентилятора— 0.55 — 0.75 & 1.10KW | 1 | |
| 17 | R0030 | Крышка электрики | 1 |
| 18 | R0031 | Кондексатор 12µF — 0.25 & 0.37KW | 1 |
| R0032 | Кондексатор 20µF — 0.55 & 0.75KW | 1 | |
| R0033 | Кондексатор 25µF — 1.10KW | 1 | |
| 19 | R0034 | Вентилятор — 0.25 & 0.37KW | 1 |
| R0035 | Вентилятор — 0.55 — 0.75 & 1.10KW | 1 | |
| R0036 | Motor Fan Slinger |
