Производитель: Hayward/Kripsol. Испания
Модель/Артикул: HCP09201E

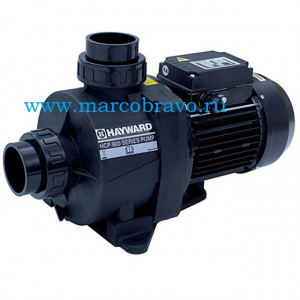

Насос Hayward HCP09201E — предназначен для перекачивания воды в системах развлечения бассейнов. пригоден для использования в морской воде. Возможность подключения насоса посредством муфт диаметром Ø50 или Ø63mm. ANSI (1½ — 2”). Является аналогом Kripsol NIGER-KNG200 и Fiberpool BCD 200. Крыльчатка изготовлена из стекловолокна (Noryl F.V.) со вставкой из нержавеющей стали марки AISI 303. Может выполнять функцию циркуляционного насоса в контуре систем аттракционов бассейна (водопад. гидромассаж. искусственное течение). Насос Hayward HCP09201E – это одноступенчатый насос с горизонтальным расположением вала и электрическим приводом. Для нормальной работы насоса необходим постоянный приток перекачиваемой воды.
Технические характеристики насоса Hayward HCP09201E:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Производительность при напоре 10 м | м3/ч | 26.2 |
| Напряжение |
В
|
220/50Гц
|
| Допустимые отклонения напряжения питания |
%
|
± 4%
|
| Мощность |
кВт
|
1.92
|
| Ток |
А
|
9
|
| Скорость вращения двигателя | об/мин | 2850 |
| Уровень шума |
дБ
|
66
|
| Класс защиты корпуса электродвигателя/класс изоляции |
—
|
IP 55/F
|
| Масса |
кг
|
15.5
|
| Температура окружающего воздуха не выше |
ºС
|
+40
|
| Объём префильтра |
л
|
—
|
| Температура воды. не более |
ºС
|
50
|
| Давление. не более |
бар
|
2.5
|
| Диаметр подключения под вклейку |
мм
|
63
|
| Резьба всасывающего трубопровода | дюйм | 1½/2” |
| Диаметр подключения под вклейку |
мм
|
63/50
|
| Резьба напорного трубопровода | дюйм | 1½/2” |
Напорные характеристики насоса Hayward HCP09201E:
| Напор в метрах. | ||||||||
| 5 | 6 | 8 | 10 | 11 | 12 | 14 | 16 | 18 |
| Производителнсть m3/h | ||||||||
| 32.5 | 29.9 | 28.3 | 26.2 | 25.1 | 24 | 21 | 17.5 | 12.5 |
Габаритные и присоединительные размеры насоса Hayward HCP09201E:
Комплектация насоса Fiberpool BCD 200/Hayward HCP09201E. выбор запасных частей:
|
Поз |
Наименование |
Артикул |
| 7+8 | Винт сливной насоса с прокладкой | RBH0000.00R/XRCBBCP0016 |
| 10 | Корпус насоса | RBH0010.05R |
| 11 | Прокладка диффузора насоса | RBH0012.02R |
| 12 | Диффузор насоса | RBH0006.03R |
| 13 | Крыльчатка насоса | RBH0007.10R |
| 14+15 | Сальник (компл.2шт.) насоса | RBH0005.02R |
| 16 | Прокладка крышки задней (фланца) насоса | RBH0013.02R |
| 17 | Крышка задняя (фланец) насоса | RBH0008.02R |
| 18 | Подставка насоса | RBH0009.01R |
| 24 | Ø50мм прокладка-кольцо | EK50.B |
| 25 | Муфта насоса Ø63mm | EK63.B |
| 60 | Электродвигатель насоса 230в | RBM0130.20R |
Схема подключения насоса Hayward HCP09201E к системе электроснабжения:
Размеры упаковки: прямоугольный картонный короб 245x250x460 мм
