Производитель: Glong. КНР
Модель: BTP-2200 380В / BTP-2200T

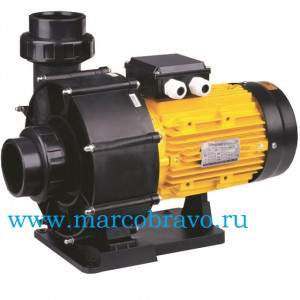

Насос без предфильтра Glong BTP-2200 – предназначен для циркуляции воды в системах бассейнов. таких как: противотоки. гидромассаж. водопады.
Особенности изготовления насоса Glong BTP-2200 — это одноступенчатый центробежный насос с горизонтальным расположением вала и рабочим колесом (крыльчаткой) одностороннего входа. В асинхронный двигатель насоса встроена автоматическая система отключения при перегреве (для однофазных версий). Корпус насоса и диффузора изготовлены из термостойкого полипропилена со стекловолокном. крыльчатка из материала Noryl. металлокерамический сальник и вал двигателя — из нержавеющей стали марки AISI 420. уплотнительные кольца из Luranyl. Корпус двигателя из алюминия L-2521. обмотки пропитанные эпоксидной смолой. Модель отличается низким потреблением электроэнергии и малошумной работой.
Принцип работы насоса Glong BTP-2200 — жидкость под воздействием центробежного вращения крыльчатки выходит из него с более высоким давлением и большей скоростью. чем на входе. В корпусе насоса выходная скорость преобразуется в давление перед выходом жидкости из насоса. Внимание! Работа насоса без воды более 10 секунд перегревает сальник (сальник охлаждается перекачиваемой водой) с последующим его разрушением. Также в результате перегрева сальника может деформироваться крышка задняя (фланца) насоса. что приведёт к течи воды.
Технические характеристики насоса Glong BTP-2200:
|
Наименование параметра
|
Ед.изм.
|
Значение
параметра |
| Напряжение питания |
В
|
~ 380
|
| Ток потребления |
А
|
4.9
|
| Производительность при высоте 10-8 метров |
м3
|
39.5 — 49.5 |
| Рабочие обороты |
об/мин
|
2850
|
| Потребляемая мощность | кВт |
2.8
|
| Выходная мощность | кВт/л.с |
2.2 / 3.0
|
| Класс изоляции |
—
|
Класс F
|
| Класс защиты корпуса электродвигателя |
—
|
IP 55
|
| Масса насоса |
кг
|
|
| Температура окружающего воздуха |
ºС
|
+10…+35
|
| Влажность окружающего воздуха. не более |
%
|
95
|
| Температура воды. не более |
ºС
|
50
|
| Давление. не более |
бар
|
2.5
|
| Диаметр всасывающего трубопровода. Не менее |
мм
|
75
|
| Диаметр напорного трубопровода. Не менее |
мм
|
75
|
Габаритные размеры насоса Glong BTP-2200. мм:
| A | B | C | D | E | F | G | H | I | L |
| 370 | 156 | 75 | 260 | 75 | 77 | 95 | 319 | 168/117 | 420 |
Характеристики производительности насоса Glong BTP-2200:
| L/min | 0 | 333 | 500 | 666 | 833 | 1000 | 1166 | 1333 |
| m3/h | 0 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
| H(m) | 12 | 11.7 | 10.5 | 9.8 | 7.9 | 5.8 | 2.1 |
Рекомендованная установка насоса Glong BTP-2200:
Деталировка насоса Glong BTP-2200. выбор запасных частей:
| Поз. | Описание | Артикул | Кол |
| 1. 6 |
Гайка муфты подсоединения насоса Glong BTP-2200/3000/4000 (шаг резьбы большой) |
BTP2200-02 | 2 |
| 1. 6 |
Гайка муфты подсоединения насоса Glong BTP-2200/3000/4000 (шаг резьбы маленький) |
BTP3000-02 | 2 |
| 2. 7 |
Патрубок (вход) насоса Glong BTP-2200/3000/4000. арт. BTP2200-06 |
2 | |
| 3. 8 |
Уплотнительное кольцо патрубка (вход) насоса Glong BTP-2200/3000/4000. арт. BTP2200-10 |
2 | |
| 4+5 |
Сливная пробка+уплот.кольцо |
1 | |
| 5 | Гайка болта крышки префильтра | ||
| 9 |
Корпус насоса |
1 | |
| 10.11. 12 |
Болт с гайкой и шайбой корпуса насоса |
1 | |
| 13 | BTP2200-19 | 1 | |
| 14 | BTP2200-20 | ||
| 14 | BTP3000-20 | ||
| 14 | BTP4000-20 | 1 | |
| 15 | BTP2200-15 | 1 | |
| 14 |
Сальник-торцевое уплотнение для насосов FCP-2200A/3000A/4000A |
1 | |
| 16 |
Резиновое уплотнение задней крышки помпы насоса Glong BTP-2200/3000/4000 |
BTP2200-22 | |
| 17 | Фланец насоса | 1 | |
| 18+19 | Шайба+гайка | ||
| 20+21 | Подставка+амортизатор | ||
| 22 | Болт двигателя | ||
| 23 | Электродвигатель |
