Производитель: EMAUX. Китай
Модель: MPV05
Артикул товара: 88281205B

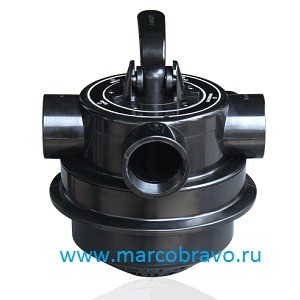

Вентиль 4-х позиционный Emaux MPV05 (верхний. 1 1/2) — предназначен для фильтров Emaux V350-V650. Корпус изделия изготовлен из ABS. Тип подключения вентиля к фильтру — верхнее. Диаметр присоединений вентиля — 1.5. При помощи вентиля осуществляется управление режимами работы фильтра.
• Предназначен для фильтров серии FSP
• Максимальное рабочее давление: 3.5 бар
• Давление проверочное: 7.0 бар
• Максимальная температура воды: 50ºC
• Производительность 17 м3/ч при давлении 0.4 бар
Режимы. которыми управляет вентиль 4-х позиционный Emaux MPV05:
1. Позиция FILTER — режим фильтрации.
2. Позиция BACKWASH — режим промывки фильтрующего материала.
3. Позиция RINSE — режим уплотнения фильтрующего материала.
6. Позиция CLOSED — режим перекрытия движения воды.
Габаритные размеры вентиля 4-х позиционного Emaux MPV05:
Деталировка вентиля 4-х позиционного Emaux MPV05. выбор запасных частей:
| Поз | Артикул | Описание | Кол. |
| 1 | 03018009 | Pin for handle | 1 |
| 2 | 01013036 | Handle for 1. 5 4- way Valve | 1 |
| 3 | 03011003 | ￠4* 12 Self- drilling screw | 5 |
| 4 | 01013040 | Pressing Ring | 1 |
| 5 | 01013041 | Fixation for 1. 5 4- way Valve Handle | 1 |
| 6 | 01181003 | Washer for 1. 5 4- way Valve Handle | 1 |
| 7 | 02011017 | O- Ring for Rotor | 2 |
| 8 | 89280813 | Sight Glass with O- Ring | 1 |
| 9 | 01111048 | Connector for Pressure Gauge/ Stopper | 1 |
| 10 | 06021014 | Plastic pressure gauge With O- Ring ( 28Psi) | 1 |
| 11 | 02311005 | Spider Gasket | 1 |
| 12 | 01013098 | Lid for for 1. 5 4- way Valve Rotor | 1 |
| 01021003 | Rotor for 1. 5 4- way Valve | 1 | |
| 13 | 01013039 | 1. 5 4- way Valve Rotor Connector | 1 |
| 14 | 02011021 | O- Ring for Rotor Connector | 1 |
| 15 | 02011018 | O- Ring | 1 |
| 16 | 01013038 | Base for 1. 5 4- way Valve ( Clamp) | 1 |
| 17 | 02010007 | O- Ring | 1 |
| 18 | 89281301 | 1. 5 4- way Valve Body | 1 |
