Description
Производитель: EMAUX. Китай
Модель: MPV08
Артикул товара: 88281551 / 88281551B

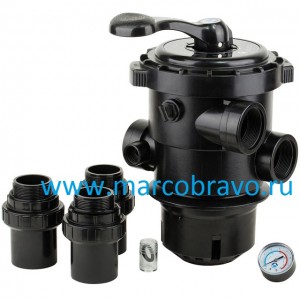

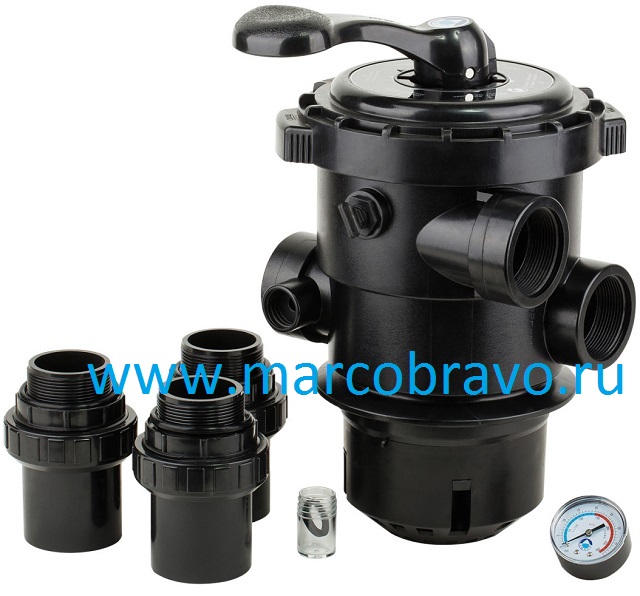

Вентиль 6-ти позиционный Emaux MPV08 (верхний. 2) — предназначен для фильтров Emaux серий с креплением на хомуте: V. P. MFV и Max. Корпус изделия изготовлен из ABS. Тип подключения вентиля к фильтру — верхнее. Диаметр присоединений вентиля — 2. При помощи вентиля осуществляется управление режимами работы фильтра.
• Предназначен для фильтров серий: V. P. MFV и Max
• Крепление к бочке на хомут
• Максимальное рабочее давление: 3.5 бар
• Давление проверочное: 5.0 бар
• Максимальная температура воды: 50ºC
• Производительность 27 м3/ч при давлении 0.4 бар
Режимы. которыми управляет вентиль 6-ти позиционный Emaux MPV08:
1. Позиция FILTER — режим фильтрации.
2. Позиция BACKWASH — режим промывки фильтрующего материала.
3. Позиция RINSE — режим уплотнения фильтрующего материала.
4. Позиция WASTE — режим опорожнения.
5. Позиция RECIRCULATE — режим рециркуляции.
6. Позиция CLOSED — режим перекрытия движения воды.

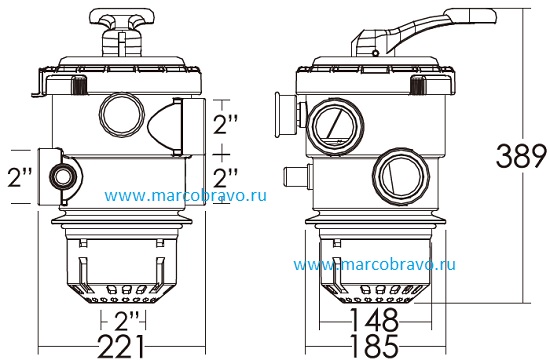

Габаритные размеры вентиля 6-ти позиционного Emaux MPV08:
Деталировка вентиля 6-ти позиционного Emaux MPV02. выбор запасных частей:
| Поз-я | Артикул | Описание | Кол-о |
| 1 | 01013003 | Handle (Big) | 1 |
| 1 | 01013002 | Handle (Small) | 1 |
| 1 | 01013001 | Handle (Meshy) | 1 |
| 2 | 03018008 | Pin for Handle | 1 |
| 3 | 01181027 | Washer for Handle | 1 |
| 4 | 01181028 | Defend Lock | 1 |
| 5 | 01020009 | 2.0 Lid | 1 |
| 6 | 01181002 | Washer for Spring | 1 |
| 7 | 02011022 | O-Ring for Valve Rotor | 2 |
| 8 | 03014014 | Spring for Valve | 1 |
| 9 | 89280805 | 2.0 Valve Rotor with Spider Gasket | 1 |
| 10 | 02010003 | O-Ring for Lid | 1 |
| 11 | 01020010 | 2.0 Body | 1 |
| 12 | 89280119 | Drain Plug Fitting | 1 |
| 13 | 89021307 | Drain Plug with O-Ring | 1 |
| 14 | 06011029 | Oil Pressure Gauge with O-Ring (40Psi) | 1 |
| 14 | 06021013 | Pressure Gauge with O-Ring (40Psi) | 1 |
| 15 | 02020016 | 1.5 Union Nut (Black) | 6 |
| 16 | 01013031 | 2.0 Connector (Black) | 3 |
| 16 | 01051033 | 2.0 Connector (White) | 3 |
| 17 | 01171154 | 2.0 Union (A/E) | 3 |
| 18 | 01013032 | 2.0 Union Nut (Black) | 3 |
| 18 | 01051032 | 2.0 Union Nut (White) | 3 |
| 19 | 89280104 | Sight Glass with O-Ring | 1 |
| 20 | 02011005 | O-Ring for Diffuser | 1 |
| 21 | 01100001 | 2.0 Diffuser | 1 |
