Производитель: Laswim / Laswim-SPA. КНР
Модель: WL-ADG350

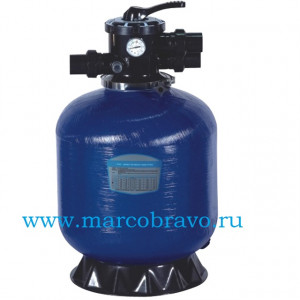

Фильтр песочный Laswim WL-ADG350 — предназначен для очистки воды в бассейнах от механических взвесей. Материал корпуса фильтра изготовлен из полиэфирной смолы и шпульной обмотки из стекловолокна. изготовлен методом литья под давлением. Фильтр устойчивая к ультрафиолету. позволяет работать под солнечными лучами. В качестве фильтрующего элемента применяется кварцевый песок. Этот песочный фильтр применим во всех типах бассейнов. SPA. фонтанов. водных пейзажей и аквариумов.
В нижней части бочки находится дренажный клапан. для слива воды в зимний период. По манометру идущему в комплекте можно контролировать давление в системы. для понимания необходимости прочистки песка фильтра. Вентиль крепится быстросъёмным хомутом.
Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
В комплекте идет манометр и простой в использовании шестипозиционный вентиль. режимы работы:
- Положение 1 (FILTER) — режим фильтрации;
- Положение 2 (BACKWASH) — режим промывки фильтрующего материала;
- Положение 3 (RINSE) — режим уплотнения фильтрующего материала;
- Положение 4 (WASTE) — режим опорожнения;
- Положение 5 (RECIRCULATE) — режим рециркуляции;
- Положение 6 (CLOSED) — вентиль закрыт;
- Положение 0 (WINTER) — зимнее хранение.
Технические характеристики фильтра Laswim WL-ADG350:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 350 |
| Площадь фильтрации | м2 | 0.1 |
| Материал бочки | смола/стекловолокно | |
| Производительность фильтра | м3/ч | 4.5 |
| Подсоединения вентиля | — | верхнее |
| Вес фильтровальной установки | кг | 7.5 |
| Максимальное рабочее/проверочное давление | бар | 2.5 / 3.5 |
| Максимальная температура воды | °C | 50 |
| Фракция песка | мм | 0.5-0.8 |
| Масса песковой засыпки | кг | 25 |
| Диаметр подсоединений под вклейку | мм | 50 |
| Диаметр резьбовых подсоединений | дюйм | 1.5 |
Габаритные размеры фильтра Laswim WL-ADG350. мм:
| В | H | B | A | P | N | M |
| 350 | 750 | 75 | 490 | 319 | 545 | 600 |
Схема монтажа фильтра Laswim WL-ADG350:
Деталировка фильтра Laswim WL-ADG350. выбор запчастей:
| ID | Артикул | Описание | QTY |
| 1 | 01-05 | Вентиль 1.5 | 1 |
| 2 | 01-0505 | Хомут вентияля-L | 1 |
| 01-0506 | Хомут вентияля--R | 1 | |
| 01-0507 | Болт хомута | 2 | |
| 01—0112 | Гайка хомута | 2 | |
| 3 | 02-0901 | Прокладка под вентиль | 1 |
| 4 | Бочка 14 | 1 | |
| Бочка 16 | 1 | ||
| Бочка 18 | 1 | ||
| Бочка 21 | 1 | ||
| Бочка 25 | 1 | ||
| Бочка 28 | 1 | ||
| 5 | 02—09041 | Труба Коллектора | 1 |
| 6 | 02-0107 | Комплект Коллектора | 1 |
| 7 | 02-0108 | Сепаратор | 8 |
| 8 | 02-0112 | Держатель коллектора | 1 |
| 9 | 02-0111 | Слив | 1 |
| 10 | 02-0113 | Подиум | 1 |
