Производитель: Laswim / Laswim-SPA. КНР
Модель: P-DG650

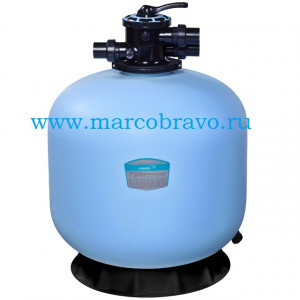

Фильтр песочный Laswim P-DG650 — предназначен для очистки воды в бассейнах от механических взвесей. Материал корпуса фильтра изготовлен из полиэтилена высокой плотности (толщиной более 5мм). долговечного и антикоррозийного материала. В качестве фильтрующего элемента применяется кварцевый песок. Этот песочный фильтр применим во всех типах бассейнов. SPA. фонтанов. водных пейзажей и аквариумов.
В нижней части бочки находится дренажный клапан. для слива воды в зимний период. Воздушный предохранительный клапан в верхней части позволяет легко выпускать воздух. По манометру идущему в комплекте можно контролировать давление в системы. для понимания необходимости прочистки песка фильтра. Вентиль крепится быстросъёмным хомутом.
Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
В комплекте идет манометр и простой в использовании шестипозиционный вентиль. режимы работы:
- Положение 1 (FILTER) — режим фильтрации;
- Положение 2 (BACKWASH) — режим промывки фильтрующего материала;
- Положение 3 (RINSE) — режим уплотнения фильтрующего материала;
- Положение 4 (WASTE) — режим опорожнения;
- Положение 5 (RECIRCULATE) — режим рециркуляции;
- Положение 6 (CLOSED) — вентиль закрыт;
- Положение 0 (WINTER) — зимнее хранение.
Технические характеристики фильтра Laswim P-DG650:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 635 |
| Площадь фильтрации | м2 | 0.32 |
| Материал бочки | полиэтилен | |
| Производительность фильтра | м3/ч | 16 |
| Подсоединения вентиля | — | верхнее |
| Вес фильтровальной установки | кг | 15.1 |
| Максимальное рабочее давление | бар | 2.5 |
| Максимальная температура воды | °C | 43 |
| Фракция песка | мм | 0.5-0.8 |
| Масса песковой засыпки | кг | 160 |
| Диаметр подсоединений под вклейку | мм | 50 |
| Диаметр резьбовых подсоединений | дюйм | 1.5 |
Габаритные размеры фильтра Laswim P-DG650. мм:
| H | B | A | P | N | M |
| 970 | 95 | 710 | 565 | 765 | 820 |
Схема монтажа фильтра Laswim P-DG650:
Деталировка фильтра Laswim P-DG650. выбор запчастей:
| ID | Артикул | Описание | QTY |
| 1 | 01-05 | Вентиль 1.5 | 1 |
| 2 | 01-0505 | Хомут вентияля-L | 1 |
| 01-0506 | Хомут вентияля--R | 1 | |
| 01-0507 | Болт хомута | 2 | |
| 01—0112 | Гайка хомута | 2 | |
| 3 | 02-0901 | Прокладка под вентиль | 1 |
| 4 | 02—09031 | Бочка 14 | 1 |
| 02—09032 | Бочка 16 | 1 | |
| 02—0903302—09034 | Бочка 18 | 1 | |
| Tank 21 | 1 | ||
| 02—09035 | Бочка 25 | 1 | |
| 02—09036 | Бочка 28 | 1 | |
| 5 | 02—09041 | Труба Коллектора | 1 |
| 6 | 02-0107 | Комплект Коллектора | 1 |
| 7 | 02-0108 | Сепаратор | 8 |
| 8 | 02-0112 | Держатель коллектора | 1 |
| 9 | 02-0111 | Слив | 1 |
| 10 | 02-0113 | Подиум | 1 |
