Description
Производитель: Pentair. Бельгия
Модель: F-26TF-AZ

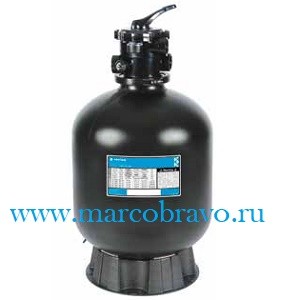

Фильтр песочный Pentair Azur TOP 26 — предназначен для очистки воды в бассейнах от механических взвесей. Материал корпуса фильтра изготовлен из термопластика. В качестве фильтрующего элемента применяется кварцевый песок. Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
Комплектация: бочка ильтра. вентиль. манометр
Технические характеристики фильтра Pentair Azur TOP 26:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | Ø660 |
| Площадь фильтрации | м2 | 0.35 |
| Материал бочки | термопластик | |
| Производительность фильтра | м3/ч | 16.5 |
| Подсоединения вентиля | — | верхнее |
| Вес фильтра | кг | 19 |
| Максимальное давление | бар | 2.0 |
| Максимальная температура воды | °C | 35 |
| Фракция песка | мм | 0.4-0.9 |
| Масса песковой засыпки | кг | 245 |
| Диаметр подсоединений | мм | 50 |
| Диаметр разъёмных муфты | дюйм | 1 1/2 |
Габаритные размеры фильтра Pentair Azur TOP 26:
| A | B | C | D | E | F |
| 1210 | 489 | 660 | 1054 | 1111 | 1667 |
Деталировка фильтра Pentair Azur TOP 26. выбор запасных частей:
| No. | Part No. | Описание | Количество |
| 1 | RBASEUNI1 | Base 19 — 22 — 26 | 1 |
| 2 | R1518A0B | Replacement Shell 15 | 1 |
| R1925A0B | Replacement Shell 19 | 1 | |
| R2230A0B | Replacement Shell 22 | 1 | |
| R2636A0B | Replacement Shell 26 | 1 | |
| 3 | G-15-4607 | Drain Kit | 1 |
| 4 | G-PVC-5018/3 | Stand Pipe Kit 15 (Incl. Hub) | 1 |
| G-PVC-5018/4 | Stand Pipe Kit 19 (Incl. Hub) | 1 | |
| G-PVC-5018/5 | Stand Pipe Kit 22 (Incl. Hub) | 1 | |
| G-PVC-5018/6 | Stand Pipe Kit 26 (Incl. Hub) | 1 | |
| 5 | R301904 | Lateral 15 & 19 | 1* |
| R302404 | Lateral 22 & 26 | 1* | |
| 6 | R155051 | Sand Guide | 1 |
| 7 | R272025 | Clamp | 1 |
| 8 | R281008 | O-Ring | 1 |
| 9 | R281018 | O-Ring | 1 |
| 10 | R152047 | Manometer — Pressure Gauge (bottom connection) | 1 |
| 11** | RE272026ND | Valve 1 1/2 6-Way | 1 |
Схема монтажа фильтра Pentair Azur TOP 26:
| Поз | Наименование |
| 1 | Фильтр Pentair Azur TOP 26 |
| 2 | Вентиль 6-ти поз.(верхний 1½”) для фильтра Emaux (Opus) MPV-01 |
| 3 | Насос 0.75 кВт 220В Emaux SS100 (Opus) |
| 4 | Манометр Emaux (Opus) FT-03W-04-02. FT-03W-05 |
| 5 | Муфта разъемная 6-ти поз. вентиля с внешней резьбой 1½ Emaux |
| 6 | Угольник 90 гр.д. 50 Coraplax (7101050) |
| 7 | Обратный клапан д. 50 Coraplax (1310050) |
| 8 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
| 9 | Муфта разъемная со смотровым окном 6-ти поз. вентиля с внешней резьбой 1½ Emaux |
