Description
Производитель: IML. Испания
Модель: Lisboa FT-350/FST-350

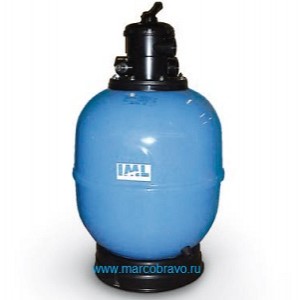

Фильтр песочный IML Lisboa FT-350 — предназначен для очистки воды в бассейнах от механических взвесей. Корпус фильтра изготовлен из ламинированного полиэстера усиленного стекловолокном. в верхней части бочки устанавливается вентиль PS-6403 и клапан воздухоотвода. в нижней части — сливная пробка. Коллектор. диффузор с сепараторами изготовлены из материала UPVC. В качестве фильтрующего элемента применяется кварцевый песок.
Технические характеристики фильтра IML Lisboa FT-350:
| Технические данные | Единицы | Значение |
| Диаметр фильтра | мм | 350 |
| Материал бочки | армир.полиэстер | |
| Высота фильтрующего слоя | м | — |
| Производительность фильтра при 50m3/h/m2 | м3/ч | 5 |
| Производительность насоса. рекомендуемая | м3/ч | 4-5 |
| Площадь фильтрации | м3 | 0.10 |
| Максимальное рабочее давление | кг/см2 | 2.5 |
| Проверочное давление | кг/см2 | 3.5 |
| Подсоединения | — | верхнее |
| Вес фильтра | кг | 17.0 |
| Максимальная температура воды | °C | 1-40 |
| Фракция песка | мм | 0.4 — 0.8 |
| Масса песковой засыпки | кг | 50 |
| Подсоединения. размер | дюйм | 1 1/2 |

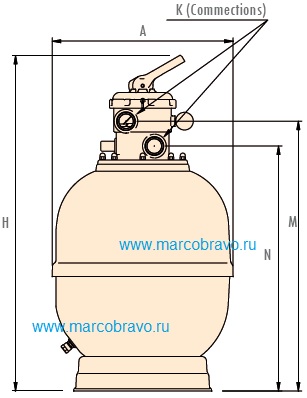

Габаритные размеры фильтра IML Lisboa FT-350:
| А | H | M | N |
| 370 | 990 | 800 | 730 |
Схема монтажа фильтра IML Lisboa FT-350:
| Поз | Наименование |
| 1 | Бочка фильтра (350мм) (верх. подсоед.) IML Lisboa FT-350 |
| 2 | Вентиль 6-ти поз.(верхний 1 1/2”) PS-6403 |
| 3 | Насос (6 м3/ч. 220В) Kripsol Ninfa NK-33 |
| 4 | Манометр |
| 5 | Платформа круглая для бочки фильтра |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Обратный клапан д. 50 Coraplax (1310050) |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Деталировка фильтра IML Lisboa FT-350. выбор запасных частей:
| Поз-я Nº | Наименование | Кол-о | Артикул |
| A | Артикул вентиля | 1 | PS-6403 |
| B | Манометр. состав | 1 | |
| 1 | Манометр 1/8 | 1 | FEC154042037 |
| 2 | Переходник 1/8 — 1/4 | 1 | FS00555-0401 |
| 3 | Пробка 1/4 | 1 | FS074065008A |
| 4 | Прокладка 18.5x12x2мм | 1 | FS00470-0319 |
| C | Комлект крепления вентиля | 1 | |
| 5 | Колпачок M-8 | 8 | FS00470-0121 |
| 6 | Гайка M-8 | 8 | FS16660-0405 |
| 7 | Шайба d.8 | 8 | FS16660-0406 |
| 8 | Прижимное кольцо вентиля | 1 | FS21075-5001 |
| 9 | Прокладка d.190.1 x 3.53 мм | 1 | FS7731901035 |
| D | Комплект посадки вениля | 1 | FS20609-4000 |
| 10 | Посалочный фланец | 1 | FS08076-5002 |
| 11 | Прокладка 255×4мм | 1 | FS722-2550040 |
| 12 | Шайба d.6 мм | 12 | FS7012006000 |
| 13 | Гайка M-6 | 12 | FS7012206000 |
| E | Стяжка 24mm | 1 | sense crear |
| F | Отвод воздуха | 1 | FS16660-0403 |
| G | Трубка PVC 6 mm | 1 | FS04959-0430 |
| H | Коллектор 1 | 1 | sense crear |
| I | Сепаратор 1 110мм | 8 | C-007-1 |
| I | Сепаратор 1 | 12 | |
| ** | Сепаратор 3/4 | 8 | |
| J | Держатель сепаратора 1 | 12 | |
| K | Соединитель 1 | 12 | |
| L | Сепаратор 225mm 1 | 12 | |
| M | Сливная пробка | 1 | FS00497-0700 |
| 14+15+16 | Комлект выпуска воды 3/8 | 1 | FS00496-0503 |
| 14 | Основание пробки 3/8 | 1 | FS00496-0501 |
| 15 | Прокладка 14 x 4 м | 1 | FS723-0140040 |
| 16 | Гайка слива 3/8-1/4 | 1 | FS00496-0502 |
| 17 | Прокладка 13×3 мм | 1 | FS16660-0419 VFS1050-8 |
| 18 | Крышка пробки 1/4 | 1 | FS024030092A VFS1050-9 |
| N | Подиум бочки | 1 | FS16660-0408 |
** Коды ранее Марта 2007 года
