Производитель: IML. Испания
Модель: 09443 / CUBA

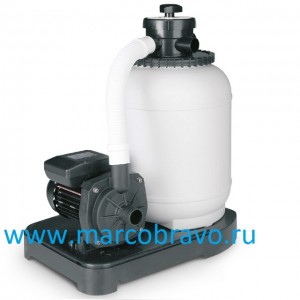

Фильтр песочный IML 09443 CUBA — предназначен для очистки воды в бассейнах от механических взвесей. комплектуется четырёх позиционным вентилем переключения режимов работы. Для удобства монтажа фильтр находится на платформе предусматривающей установку циркуляционного насоса. Материал корпуса фильтра изготовлен из полипропилена высокой плотности. В качестве фильтрующего элемента применяется кварцевый песок. Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность. Установка и подключение IML 09443 через резьбовое подсоединение
Технические характеристики фильтра IML 09443:
| Технические данные | Единицы измерения | Значение |
| Диаметр фильтра | мм | 300 |
| Площадь фильтрации | м2 | 0.07 |
| Материал бочки | полиэтилен | |
| Производительность фильтра | м3/ч | 4.0 |
| Рекомендуемоя производительность насоса | м3/ч | 3-6 |
| Подсоединения вентиля | — | верхнее |
| Вес фильтровальной установки | кг | 5.9 |
| Максимальное давление | бар | 2.0 |
| Максимальная температура воды | °C | 40 |
| Фракция песка | мм | 0.4-0.9 |
| Масса песковой засыпки | кг | 25 |
| Диаметр резьбовых подсоединений | дюйм | 1 1/4 |
Габаритные размеры фильтра IML 09443:
| а | Б |
| 600мм | 520мм |
Деталировка фильтра IML 09443:
Схема монтажа фильтра IML 09443:
| Поз | Наименование |
| 1 | Фильтр IML 09443 |
| 2 | Вентиль 4-х позиционный IML 09443-02 для фильтра CUBA (верхний. 1 1/2) |
| 3 | Насос с префильтром Speck Badu Magic 4 |
| 4 | Манометр |
| 5 | Платформа круглая для бочки фильтра |
| 6 | Ниппель д. 50/63-1 ½” Coraplax (7308050) |
| 7 | Муфта разъемная д. 50 Coraplax (7414050) |
| 8 | Обратный клапан д. 50 Coraplax (1310050) |
| 9 | Угольник 90 градусов д. 50 Coraplax (7101050) |
| 10 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
