Description
Производитель: EMAUX. Китай(Гонконг)
Модель: S500 (Opus)

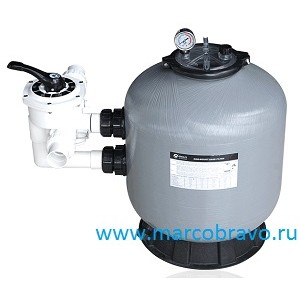

Фильтр песочный EMAUX OPUS S 500 — предназначен для очистки воды в бассейнах от механических взвесей. Материал корпуса фильтра изготовлен из стекловолокна. В качестве фильтрующего элемента применяется кварцевый песок. Благодаря фильтру вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
Габаритные размеры фильтра EMAUX OPUS S500:
Технические характеристики фильтра EMAUX OPUS S500:
Комплектация фильтра EMAUX OPUS S500:
Деталировка фильтра EMAUX S500. выбор запасных частей:
| Поз-я | Артикул | Описание | Кол-о |
| 1 | 89010701 | Винт-заглушка для спуска воздуха | 1 |
| 2 | 06011032 06011030 |
Манометр | 1 |
| 3 | 01111048 | Гайка гнезда манометра крышки | 1 |
| 4 | 01201022 | Крышка бочки фильтра Emaux S450-S650 | 1 |
| 5 | 89010119 | Болт с гайкой M650 | 2 |
| 01271010 | Хомут фланца бочки фильтра Emaux | 2 | |
| 6 | 02011134 | Прокладка-кольцо фланца бочки | 1 |
| 7 | 89010705 | Бочка фильтра S500 | 1 |
| 8 | 88280805 | Вентиль Emaux MPV03 (бок.. 1 1/2) | 1 |
| 9 | 89010707 | Панель подсоединений бочки | 1 |
| 10 | 89010709 | Диффузор фильтра Emaux S500 | 1 |
| 11 | 01111046 | Держатель труб коллектора | 1 |
| 12 | 89010713 | Коллектор фильтра Emaux S500 | 1 |
| 13 | 01172008 | Сепаратор фильтра S450 (126 mm) | 8 |
| 14 | 89010107 | Пробка сливная | 1 |
| 15 | 01111059 | Платформа круглая Emaux S450 | 1 |
| 16 | 01181052 | Крепёж бочки к платформе | 4 |
| 17 | 89010717 | Трубка воздушная S500 | 1 |
Схема монтажа фильтра EMAUX OPUS S500:
| Поз | Наименование |
| 1 | Фильтр (500 мм ) (бок. подсоед.) Emaux S500 (Opus) |
| 2 | Вентиль 6-ти поз.(верхний 1½”) для фильтра Emaux (Opus) MPV-03 |
| 3 | Насос 0.55 кВт 220В Emaux SS075 (Opus) |
| 4 | Манометр Emaux (Opus) FT-03W-05 |
| 5 | Обратный клапан д. 50 Coraplax (1310050) |
| 6 | Муфта разъемная д. 50-1 1/2 с внешней резьбой |
| 7 | Угольник 90 гр.д. 50 Coraplax (7101050) |
| 8 | Кран шаровый разъемный д. 50 Coraplax (1010050) |
Размеры упаковки бочки фильтра: прямоугольный картонный короб 550x550x650 мм
Размеры упаковки вентиля для фильтра: прямоугольный картонный короб 240x240x260 мм
