Description
Производитель: Hayward. США
Модель: S240SIE
Гарантия: 12 месяцев

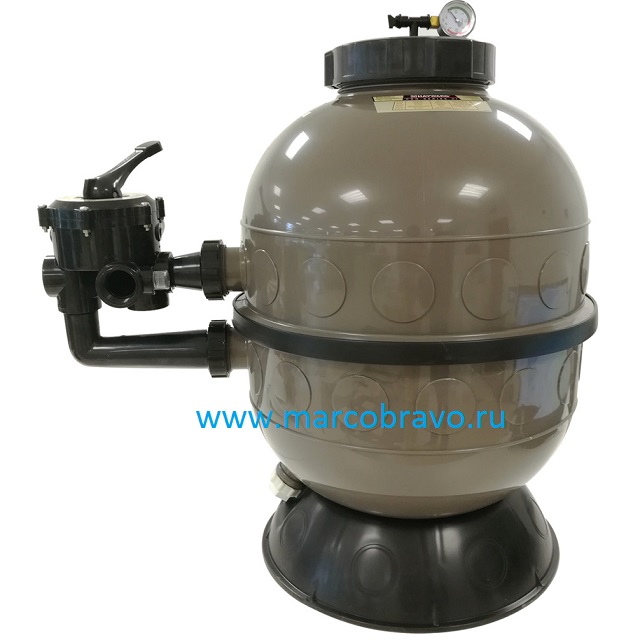

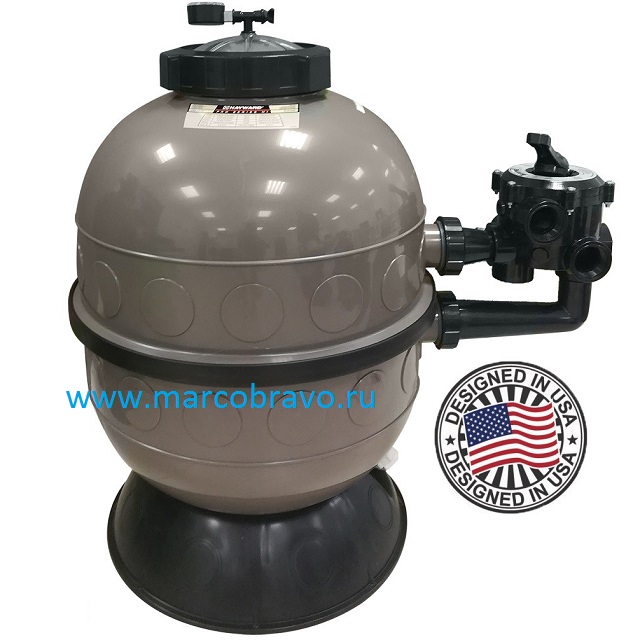

Фильтр Hayward ProSide S240SIE — предназначен для очистки воды в бассейнах от механических взвесей. В качестве фильтрующего элемента применяется кварцевый песок. Конструктивный аналог Kripsol GRANADA GL 600. Благодаря фильтровальной установке вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность. Корпус бочки изготовлен из полимерного материала (полиэтиен высокой плотности) серого цвета. диаметр технического люка Ø 180 мм. крышка люка изготовлена из прозрачного поликарбоната.
Комплектация: манометр. 6-ти поз. вентиль. бочка.
Технические характеристики фильтра Hayward ProSide S240SIE:
| Технические данные | Единицы измерения | Значение |
| Производительность фильтра при V=50 | м3/ч | 14 |
| Производительность фильтра при V=40 | м3/ч | 11.2 |
| Площадь фильтрации | м2 | 0.3 |
| Диаметр фильтра | мм | 600 |
| Подсоединения вентиля | — | боковое |
| Рабочая температура | °C | +1…+50 |
| Максимальная температура воды | °C | 45 |
| Давление. проверочное |
Kg/cm2 |
2.0 |
| Давление. рабочее |
Kg/cm2 |
0.5-1.3 |
| Фракция песка | мм | 0.5-0.8 |
| Масса песковой засыпки | кг | 125 |
| Вес фильтра | кг | 15.5 |
| Диаметр трубопроводов. Не менее | мм | 50 |
| Диаметр подсоединений вентиля | дюйм | 1 1/2 |
| Объём фильтра | м3 | 0.350 |
Габаритные размеры фильтра Hayward ProSide S240SIE:
| Ø(mm.) | Размеры (мм.) | ||||
| A | B | C | D | E | |
| 600 | 391 | 516 | 891 | 503 | 653 |
Деталировка бочки фильтра Hayward ProSide S240SIE/Kripsol GRANADA GL 600. выбор запасных частей:
| Позиция | Наименование | Артикул |
| 1 | Крышка бочки фильтра GRANADA GL Kripsol | RGR 010.A |
| 1 | Крышка с прокладкой бочки фильтра GRANADA GL Kripsol | RRFI0001.00R/RFD0101.10R |
| 2 | Муфта резьбовая фланца бочки фильтра GRANADA Kripsol | RRFI0002.00R/RGR 020.A |
| 3 | Прокладка-кольцо фланца бочки фильтра GRANADA Kripsol | RRFI0003.00R/RGR 030.A |
| 4 | Пробка сливная (компл. с сепаратором) фильтра GRANADA Kripsol | RRFI0004.00R/RGR 040.A |
| 5 | Винт-заглушка для спуска воздуха фильтра GRANADA GL Kripsol | RRFI1112.00R/RVS 014.A/ RBH0000.00R |
| 6 | Комплект соединений 6-ти поз. вентиля (1 1/2) с фильтром GRANADA GL | RRFI0006.00R/R060 EC.A |
| 7 | Диффузор фильтра (бок. подсоед.) GRANADA | RRFI0007.00R/R070 DF.A |
| Держатель диффузора (коллектор) GL 600 | RRFI0015.01R | |
| 8 | Сепаратор фильтра Kripsol GRANADA GT/GL 600. на резьбе | R083 BC.A |
| 8 | Сепаратор фильтра Kripsol GRANADA GT/GL 600. на защёлках | R082 BC.NR/RRFI0008.02R |
| 9 | Коллектор фильтра с трубой Kripsol GRANADA GL 600. на зещёлках | RRFI0016.01R |
| 9 | Коллектор фильтра без трубы Kripsol GRANADA GL. на защёлках | RRFI0008.01R |
| 9 | Коллектор фильтра без трубы Kripsol GRANADA GL600. на резьбе | R092 CC.A/R090 CC.A |
| 9 | Коллектор фильтра без трубы Kripsol GRANADA. на защёлках | R091.R/RFD0300.00R |
| 10 | Декоративное кольцо фильтра GRANADA GT Kripsol | |
| 11 | Платформа круглая для бочки фильтра GRANADA Kripsol | RRFI0019.00R/RGR 190.R |
| 12 | Гайка для крепления фильтра GRANADA GT к платформе Kripsol | |
| 13 | Трубка отвода воздуха для фильтра GRANADA GL Kripsol | RRFI0025.00R |
| 14 | Фильтр трубки отвода воздуха для фильтра GRANADA GL Kripsol | |
| 15 | Бочка фильтра Kripsol GRANADA GL606 | |
| 16 | Вентиль 6-ти поз.(верхний 1 1/2”) Kripsol VK6T-43.B | |
| 17 | Манометр |
Схема монтажа фильтра Hayward ProSide S240SIE:
