Description
Производитель: Seko. Италия
Модель: Seko Kontrol Tekna TPR 803
Артикул: SPCTOPCA0050 / KPS01PM82000 (нов.арт)

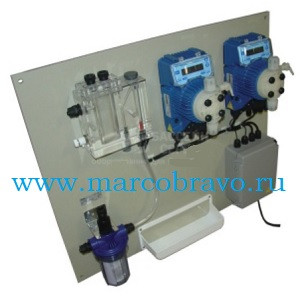

Автоматическая станция обработки воды Seko Kontrol Tekna TPR 803 Ph/Rx— предназначена для измерения и поддержания необходимого содержания pH и хлора частных бассейнов объёмом до 600 м3(крытые 300 м³ — 1500 м³. открытые 200 м³ — 1200 м³). Полный комплект готовый к пуску. Поставляется смонтированной на химстойкой пластиковой панели (600х500х160 мм).
Автоматическая станция обработки воды Seko Kontrol TPR — осуществляет водоподготовку бассейна путем: измерения и регулирования показателя хлора (редокс потенциал ОВП) — дозирование хлора. измерения и регулирования показателя водородного показателя (pH). измерение потока воды для отключения выходов в случае отсутствия потока. Датчик температуры (PT100) позволяет автоматически учитывать контроллеру температурную компенсацию.
Станция включает в себя два насоса Tekna TPR 803 (встроенный контроллер рН/Rx). Насосы оборудованы 2-х строчным графическим TFT-дисплеем с 2-я светодиодами (частота импульсов. сигнализация датчика уровня или аварии) и энергонезависимой памятью. встроен контроль уровня и потока реагента. Ввод данных и управление осуществляется при помощи 7-и кнопок управления на лицевой части насосов. Все основные зонды и датчики установлены в две проточную ячейку. для синхронной работы насосов используется общий соединительный блок.
Также. встроены функции:
Дозирование пропорционально сигналу датчика pH. реагент — кислота
Дозирование пропорционально сигналу датчика RedOx. реагент — хлор
Калибровка датчика рН и RedOx — автоматическая или ручная
Установка максимальной производительности насоса
Статистика показаний
Включение / выключение блокировки клавиатуры
Включение / выключение блокировки сигнализации/Переключение режимов реле сигнализации
Включение / выключение сигнала датчика потока и уровня
Материалы головки насосов:
Корпус головки насоса дозатора PVDF
Материал мембраны PTFE (тефлон)
Шаровые клапана PTFE
Уплотнение EPDM/FPM
Шарики клапанов — керамика
Технические характеристики автоматической станции обработки воды Kontrol TPR 803:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | Вольт | 220 |
| Разрешение дисплея | пикселы | |
| Проток анализируемой воды | л/ч | 40-60 |
| Давление анализируемой воды. макс | бар | 5 |
| Трубки входа и выхода из ячейки. подключение | мм |
шланг 8х12 |
| Подсоединение трубок насосов | мм | 8 х 12 |
| Производительность насоса при давлении 5 — 0.1 бар | л/ч | 20 — 54 |
| Максимальная высота забора реагента | метры | 1.5 |
| Производительность насоса за импульс | см3 | 1.1 — 3.0 |
| Максимальное количество импульсов насоса | имп/мин | 300 |
| Вход датчика Cl амперометрический | — | |
| Вход датчика Cl потенциостатический | — | |
| Вход датчика H2O2. PAA | — | |
| Вход датчика pH | есть | |
| Вход датчика Redox | есть | |
| Вход датчика температуры °C | есть | |
| Вход датчика потока | есть | |
| Диапазон измерений уровня рН. точность 0.01 | рН | 0-14 |
| Диапазон измерений температуры воды Т° (точность 0.5 °C) | °C | 0-100 |
| Диапазон измерений датчика потока | Гц | 1-1500 |
| Тип разъёма датчика pH/RX |
BNC | |
| Потребляемая мощность станции | Вт | 74 |
| Тип управления | — | стационарное/дистанционное |
| Класс защиты | IP | IP65 |
| Температура окружающего воздуха | °C | 5÷40 |
| Температура протока ячейки. макс | °C | 60 |
| Влажность окружающего воздуха. не более | % | 80 |
| Размеры станции | мм | 600х500х160 |
| Габариты упаковки | мм | |
| Вес станции | кг | 10 |
Состав комплекта автоматической станции Seko Kontrol TPR 803:
1/2 Насос-дозатор Seko Tekna EVO TPR803 (20-54 л/ч. 100-240в) с pH/Redox/. артикул
3 Блок подсоединений
6 Держатель Seko арт. 9900103048. 3 модуля: датчика потока. pH и Redox под 12мм
A Панель станции
B Ключ для обслуживания фильтра 5 (см. 2.2)
C Установочный комплект Seko арт. EM99106504 для насоса-дозатора Seko Tekna 803
D Дюбели для крепления панели к стене
E Фильтр грубой очистки для забора хим.реагента из канистры 2шт арт. 9900106162
F Обратный клапан шланга 4*6мм (FPM (3/8” ) хим. реагентов для врезки в трубопровод 2шт — арт. 9900071016
G Датчик pH Seko арт. 9900105101/9900105002 . провод 5 метров — 1шт
Датчик Redox Seko арт. 9900105100/9900105032. провод 5 метров — 1шт
H Комплект жидкостей тарирующих pH 7. H2О. pH 4 и mV 465 по одной 1шт — арт. 9900102009
Опция — Датчик температуры: PT100. H2O2. PAA
Пример установки станции Seko Kontrol TPR 803:
