Производитель: Etatron. Италия
Модель/Артикул: Pool Guard 1 PH/RX / QPA5Q11027ER

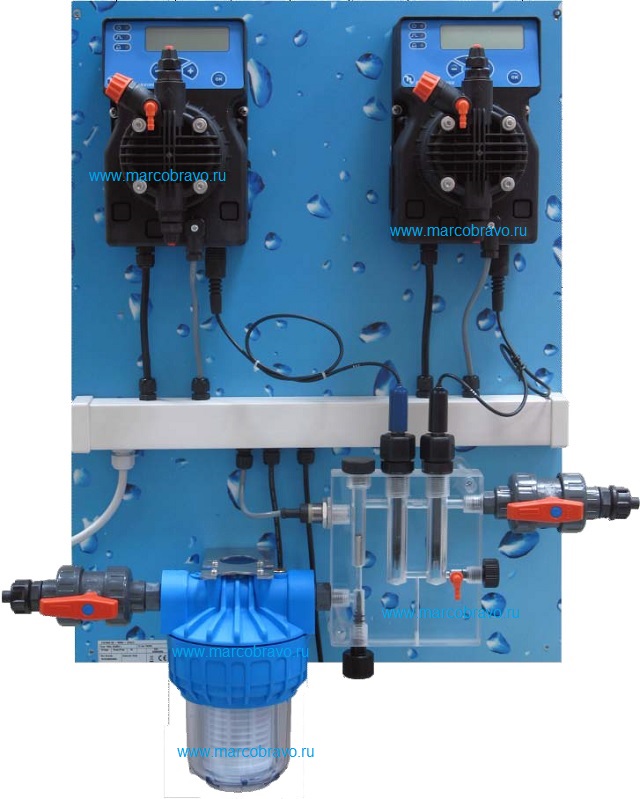

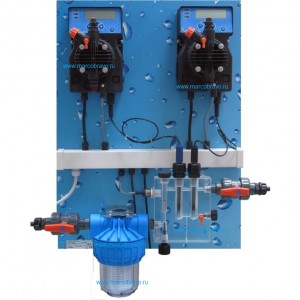

Автоматическая станция обработки воды Etatron Pool Guard 1 PH/RX — предназначена для измерения и поддержания необходимого содержания pH и хлора частных бассейнов объёмом до 500 м3. Полный комплект готовый к пуску.
Автоматическая станция обработки воды Etatron Pool Guard 1 PH/RX — осуществляет водоподготовку бассейна путем: измерения и регулирования показателя редокс-потенциала — дозирование хлора; измерения и регулирования показателя водородного показателя (pH); измерение потока воды для отключения выходов в случае отсутствия потока.
Станция оборудована двумя микропроцессорными насосами со встроенными контроллерами рН/RedOx (Etatron DLX PH-RX/MBB). с многоязыковым графическим TFT-дисплеем и энергонезависимой памятью. встроен контроль уровня реагента. Ввод данных и управление осуществляется при помощи кнопок управления на лицевой части насосов. Все основные зонды и датчики установлены в проточную ячейку
Также. встроены функции:
• Сигнализация по времени беспрерывного дозирования. с последующим отключением дозирующих насосов
• Задержка дозирования при включении станции
• Сигнализация и отключение станции по датчикам уровня (в комплекте) реагента в баках
• Настройка аварийной сигнализации по предельным концентрациям хим. реагентов (MIN/MAX уровни)
• Режимы дозирования: постоянный ON/OFF и пропорциональный PROP
• Установка гистерезиса
• Станция дозирования управляется по датчику потока жидкости (входит в комплект). при отсутствии потока система переходит в режим ожидания «STAND BY». с последующей индикацией на ЖК дисплеях насосов.
Входы/выходы:
Входы pH/RX — разъемы BNC. входное сопротивление > 10^12 Ω
2 входа LEV для датчика уровня SPDT контакт 5 V / 5 mA
Вход FLOW для соединения с реле включения насоса или датчиком потока (SPDT контакт 5 V / 5 mA)
Опциональные выходы: реле сигнализации и последовательный порт RS232
Технические характеристики автоматической станции обработки воды Etatron Pool Guard 1 PH/RX:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания | В | 230 |
| Производительность насоса при давлении 7бар | л/ч | 5 |
| Максимальная высота всасывания насосов | метр | 1.5 |
| Подсоединение трубок насосов | мм | 4х6 |
| Подсоединение трубок ячейки зондов | мм | |
| Номинальная скорость потока ячейки | л/ч | 40 |
| Потребляемая мощность станции | Вт | 74 |
| Тип управления | — | стационарное |
| Класс защиты корпуса | — | IP65 |
| Температура окружающего воздуха | °C | +10…+35 |
| Тип разъёма датчика pH/RX | BNC | |
| Температура реагента | °C | 0..+50 |
| Влажность окружающего воздуха. не более | % | 0-60 |
| Габариты станции | мм | L380хH350хW175 |
| Габариты упаковки | мм | 770х500х250 |
| Вес станции | кг | 12 |
Диапазоны измерения. контролируемых характеристик Etatron Pool Guard 1 PH/RX:
| Измеряемый параметр | Диапазон измерения | Точность |
| pH | 0…14 | pH 0.01 |
| RX | -1000 +1400 | мВ 1.0 |

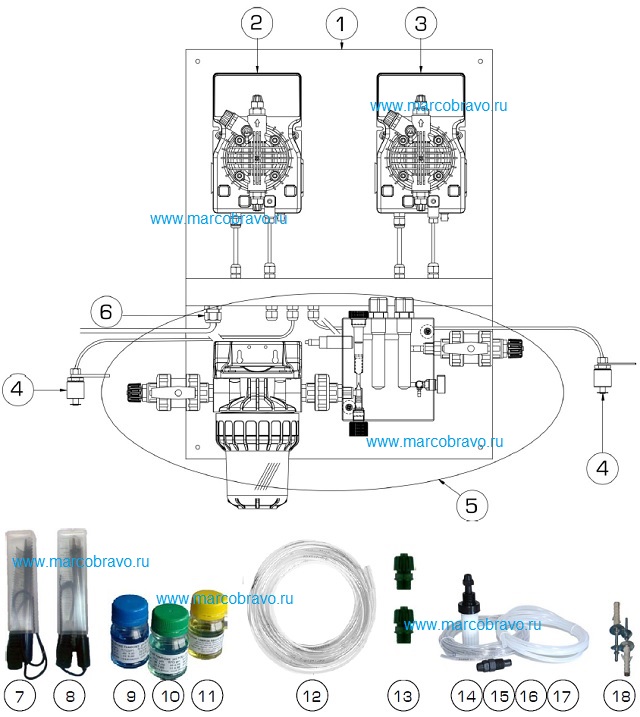

Общий вид и состав комплекта автоматической станции обработки воды Etatron Pool Guard 1 PH/RX:
| Поз. | Наименование | Артикул | Кол-тво |
| 1 | Монтажная панель 600х450х10 | 1 | |
| 2 | Дозирующий насос DLX PH-RX/MBB 5-7 230V (для рН) | PLX36038V8 | 1 |
| 3 | Дозирующий насос DLX PH-RX/MBB 5-7 230V (для Rx) | PLX36038V8 | 1 |
| 4 | Датчик уровня реагента с кабелем 2 м. | SSO0000402 | 2 |
| 5 | Держатель датчиков PH-RX (FS) с монтажным комплектом | KPA2010002ER |
1 |
| 6 | Зажимная муфта электрического кабеля + кабель | 1 | |
| 7 | Датчик уровня PH с кабелем 0.5 м. | 1 | |
| 8 | Датчик уровня RX с кабелем 0.5 м. | AEL0005001 | 1 |
| 9 | Калибровочный раствор PH 9. 55ML | ASZ0000301ER | 1 |
| 10 | Калибровочный раствор PH 7. 55ML | ASZ0000201ER | 1 |
| 11 | Калибровочный раствор 650 mV. 55ML | ASZ0001501ER | 1 |
| 12 | Шланг байпасной линии. 10х14. ПВХ. (бухта — 10 м.п.) | 1 | |
| 13 | Переход 3/8” на шланг 10х14 | KRA0000201 | 2 |
| 14 | Шланг забора реагента. 4х6. ПВХ. 2 м.п. | 2 | |
| 15 | Клапан (фильтр) забора реагента (ПП–Витон) | 2 | |
| 16 | Клапан впрыска реагента 3/8” (ПП–Витон) | 2 | |
| 17 | Шланг подачи реагента. 4х6. ПЭ. 2 м.п. | 2 | |
| 18 | Дюбель + винт крепления панели на стену | 4 | |
| 19 | Комплект инструкций по установке и обслуживанию | 1 |

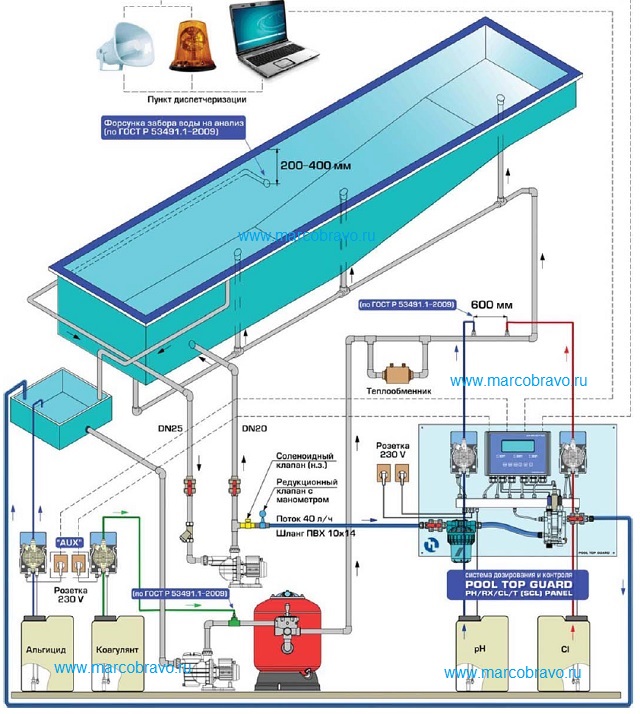

Пример установки станции Etatron Pool Guard 1 PH/RX:
Электрическая схема подключения станции Etatron Pool Guard 1 PH/RX:

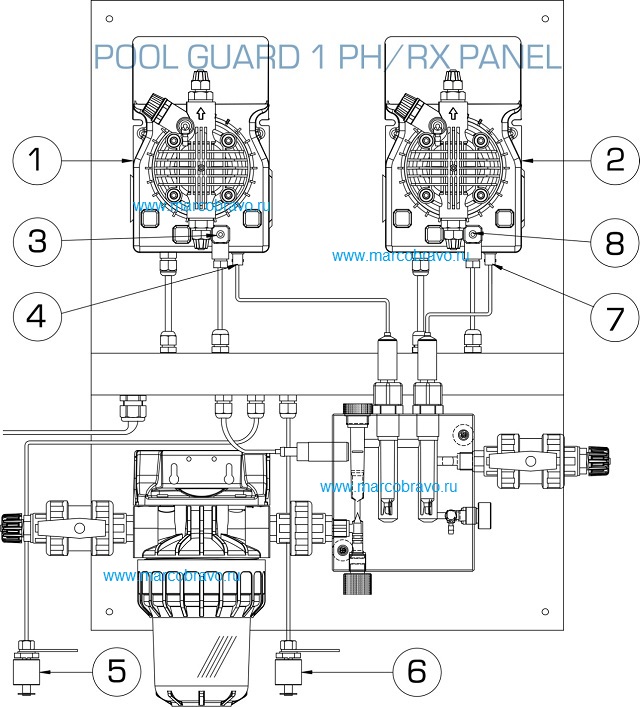

Схема подключения датчиков станции Etatron Pool Guard 1 PH/RX:
| Поз. | Наименование |
| 1 | Дозирующий насос DLX PH-RX/MBB 5-7 230V (для PH) |
| 2 | Дозирующий насос DLX PH-RX/MBB 5-7 230V (для RX) |
| 3 | Штекер подключения датчика уровня реагента PH/датчика потока |
| 4 | BNC коннектор для подключения датчика PH |
| 5 | Датчик уровня реагента (PH) |
| 6 | Датчик уровня реагента (RX) |
| 7 | BNC коннектор для подключения датчика RX |
| 8 | Штекер подключения датчика уровня реагента RX/датчика потока |

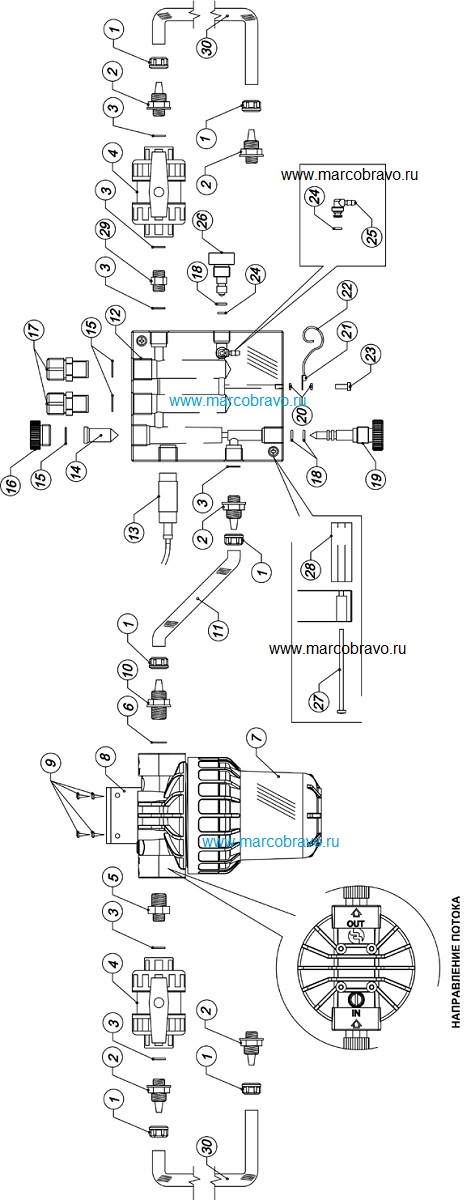

Деталировка держателя датчиков PH-RX с монтажным комплектом станции Etatron Pool Guard 1 PH/RX:
| АРТИКУЛ | ОПИСАНИЕ | КОЛ-ВО | ПОЗ. |
| 4031003 | ГАЙКА НИППЕЛЯ | 6 | 1 |
| 4031020 | НИППЕЛЬ D6 3/8» -10х14 | 5 | 2 |
| 4042039 | ПРОКЛАДКА 2062 FPM 15.60X1.78 | 8 | 3 |
| 1VAV010 | КРАН ШАРОВОЙ PVC EPDM 3/8» | 2 | 4 |
| 1RAC036 | НИППЕЛЬ ПЕРЕХОДНОЙ M/M 1/2»-3/8» | 1 | 5 |
| 4042040 | ПРОКЛАДКА 2081 FPM 20.35X1.78 | 1 | 6 |
| 1FLT001 | ПРОТОЧНЫЙ ФИЛЬТР С КАРТРИДЖЕМ | 1 | 7 |
| DSA0000101 | КРОHШТЕЙН КРЕПЛЕНИЯ ФИЛЬТРА | 1 | 8 |
| 4034006 | БОЛТ UNI6954 3.9X16/A2 | 4 | 9 |
| 4031008 | НИППЕЛЬ 1/2-10Х14 (PP) | 1 | 10 |
| 4003008 | ШЛАНГ ПЭ 10X14 | 0.285 | 11 |
| DPS0001201 | ДЕРЖАТЕЛЬ ДАТЧИКОВ PH-RX (FS) | 1 | 12 |
| ASO0000702 | ДАТЧИК ПОТОКА (2 WIRES) | 1 | 13 |
| DID0005101 | ИНДИКАТОР ПОТОКА (БОЛВАНКА D12) | 1 | 14 |
| DOR0000201 | ПРОКЛАДКА 3075 FPM 18.72X2.62 | 3 | 15 |
| DTP0005701 | ЗАГЛУШКА 1/2 | 1 | 16 |
| 1PRS005 | IN-LINE ДЕРЖАТЕЛЬ ДАТЧИКА PP 1/2′ | 2 | 17 |
| 4042044 | ПРОКЛАДКА 106 FPM 6.75X1.78 | 3 | 18 |
| DMA0005701 | РЕГУЛЯТОР ПОТОКА P1 | 1 | 19 |
| 4042105 | ПРОКЛАДКА 2012 FPM 2.90X1. | 2 | 20 |
| 4103001 | КЛЕММА ЗАЗЕМЛЕНИЯ D4.5 | 1 | 21 |
| 4105109 | ПРОВОД ЗАЗЕМЛЕНИЯ | 1 | 22 |
| DVI0005101 | БОЛТ UNI7687 M4X 12/A2-70 | 1 | 23 |
| 4042052 | ПРОКЛАДКА 2018 FPM 4.48X1.78 | 2 | 24 |
| DRA0005101 | НИППЕЛЬ ПРОБООТБОРНИКА | 1 | 25 |
| DMA0005401 | РУЧКА ПРОБООТБОРНИКА | 1 | 26 |
| DVI0005501 | БОЛТ UNI7687 M4X 80 | 2 | 27 |
| DDI0005405 | ПРОСТАВКА PLEXIGLASS L69 | 2 | 28 |
| 1RAC020 | НИППЕЛЬ ПЕРЕХОДНОЙ PVC 3/8» | 1 | 29 |
| DTU0002202 | ШЛАНГ ПВХ 10X14. БУХТА — 10 П.М. | 1 | 30 |
Деталировка держателя датчиков PH-RX станции Etatron Pool Guard 1 PH/RX:
|
Поз. |
Наименование |
Кол—во |
|
1 |
Быстроразъемная муфта ПВХ |
1 |
|
2 |
Ручка тонкой регулировки потока |
1 |
| 3 | Ниппель отбора проб | 1 |
| 4 | Ручка пробоотборника | 1 |
| 5 | Гайка ниппеля 10х14 | 1 |
| 6 | Кран шаровой PVC EPDM 3/8» | 1 |
| 7. 8 | IN-LINE держатель датчика PP 1/2 | 2 |
| 9 | Заглушка 1/2 | 1 |
| 10 | Контрольная риска для индикатора потока | 1 |
| 11 | Датчик потока | 1 |
| 12 | Индикатор потока (болванка D12) | 1 |
