Производитель: Emec. Италия

Модель: PA-LDPHCLOB

Автоматическая станция обработки воды Emec PA-LDPHRH — предназначена для частных и общественных бассейнов объёмом от 200 кубометров (опционально больших объёмов). Комплект состоит из станции и насосов дозаторов. Применяется для сочетаний регулирования: pH/хлор. pH/ОВП (Redox) и pH/бром.

Автоматическая станция обработки воды Emec PA-LDPHRH — осуществляет водоподготовку бассейна путем: дозирования хлора; измерения и регулирования показателя хлора на основе замера ОВП (окислительно-восстановительный потенциал); измерения и регулирования показателя водородного показателя (pH); измерение потока. Устройство оборудовано графическим широкоформатным TFT-дисплеем (240×64 пикселей) с подсветкой. Управление осуществляется с помощью круглого джойстика-ручки или внешних устройств. подключаемых посредством внутреннего модема GSM/GPRS или USB (опция).

Основные функции Emec PA-LDPHRH:
1. Считывание и вывод двух параметров. контроль потока держателя датчика
2. Установка параметров с помощью поворотной-нажимной ручкой или через беспроводную связь
3. Контроль за работой станции из локальной или удаленной сети. включение/выключение выходов
4. Бесперебойное сохранение архива данных (батарея). с выводом на дисплей
5. Одновременное отображение значений датчиков
6. Выбор и меню диагностики датчиков и постоянный контроль датчиков
7. Таймеры для дозирования флоккулянта / альгицида. с установкой приоритета дозирования
8. Программирование отсроченного пуска дозирования (до 60 минут)
9. Журнал регистрации данных на устройстве USB (опция)
10. Дозирование: Вкл/Выкл. пропорционально считанному значению. считанному значению в заданный промежуток времени. по таймеру с программированием 1/4 недели. ручной режим. автоматический режим. Вкл/Выкл. пропорционально в импульсном режиме. пропорционально PWM. PWM по таймеру
11. Выходы: мониторинг работы датчиков по току мА (pH. Rx. температура) — опция. 1х240Vac релейный насоса для дозации pH. 1 импульсный насосов серии “MF” для дозации pH. 1х240Vac релейный насоса для дозации Cl2. 1 импульсных насосов серии “MF” для дозации Cl. 3 x mA для pH. 1xStandby I/P. 1x240Vac реле аварии O/P. 1xRS485 O/P
12. Входы: для датчика потока. 2 входа для датчиков наличия реагента рН в баке. 1 вход уровеня наличия хлора в баке. для рН-зонда. для зонда Rx.  для датчика температуры. для сигнала перевода в режим ожидания

Возможные параметры измерения:
1. pH
2. Проводимость
3. ОВП (окислительно-восстановительный потенциал)
6. Температура (все модели)
7. Поправочная переменная — pH при температуре /хлор в pH

Аварийные сигналы. основные:
1. Сигнализация о верхних или нижних значениях контролируемых показателей.
2. Сигнализация об низком уровне дозирующих средств.
3. Отсутствие протока в ячейке зондов.

Сигналы тревоги подаются с помощью:
 — дисплея;
 — акустического сигнализатора (может быть отключен);
 — реле сигнала тревоги
 — по беспроводной связи (опция).

Технические характеристики автоматической станции обработки воды Emec PA-LDPHRH:

 Диапазоны измерения. контролируемых характеристик Emec PA-LDPHRH:

Габаритные размеры автоматической станции обработки воды Emec PA-LDPHRH:

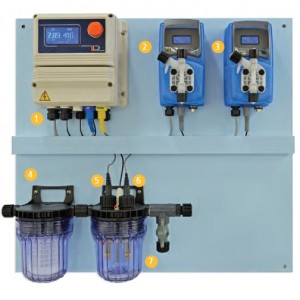

Общий вид и состав комплекта автоматической станции обработки воды Emec PA-LDPHRH:

1. Контроллер Emec LDPHRH (BN0KG00120000)
2. Дозирующий насос кислоты Emec VMS MF 0310 (10 l/h)
3. Дозирующий насос хлора Emec VMS MF 0310 (10 l/h)
4. Фильтр Emec NFIL/60 (10810211)
5. Зонд pH Emec EPHM
6. Зонд Emec Redox ERHM
7. Емкость для зондов (проточный корпус) EMEC NPED4 с датчиком потока (NPED411004T2 12.5N001)

Пример установки станции Emec PA-LDPHRH:

* Альтернативное подключение линии анализа воды.

Назначение разъёмов станции Emec LDPHRH:

A: Главный плавкий предохранитель (6A T)
B: Предохранитель сильноточных выходов (3.15A T)
L(Выход) — E (Общий) — N (Не задействован): 85÷264VAC — 50/60 Hz

Сильноточные выходы;
1(Выход) — E (Общий) — N (Не задействован): Управление насосом дозации реагента PH- (85÷264VAC — 50/60Hz) “CH1 PH RELAY”. Для использования в режиме включение/выключение
2(Выход) — E (Общий) — N (Не задействован): Управление насосом дозации хлора (85÷264VAC — 50/60Hz) “CH2 CL2 RELAY”. Для использования в режиме включение/выключение

3(Выход) — E (Общий) — N (Не задействован): 85÷264VAC  — Выход подачи аварийного сигнала

Слаботочные выходы (макс. сопротивление нагрузки 500 Ohm);
Выходы показаний датчиков для внешнего мониторинга:
29(-) — 28(+): Токовый выход mA1 показаний датчика pH
29(-) — 30(+): Токовый выход mA2 показаний датчика Cl
32(-) — 31(+): Токовый выход mA3 (n/a)
32(-) — 33(+): Токовый выход mA4 датчика температуры
35(-) — 34(+): Токовый выход показаний импульсного водосчетчика
Гальванически развязанные выходы управления насосами дозации реагентов:
20(-) — 21(+): Слаботочный выход “CH1 PH PULSE 2”. для импульсного управления насосами серий  “IS” и “MF”
22(-) — 23(+): Слаботочный выход “CH2 CL2 PULSE”. для импульсного управления насосами серий  “IS” и “MF”
24(-) — 25(+): Слаботочный выход “CH1 PH PULSE 1”. для импульсного управления насосами серий  “IS” и “MF”

19(GND) — 26(+RS485) — 27(-RS485): RS485. для подключению к компьютеру

Входы;
  4(Зелёный).  5(Коричневый). 6(Белый). 7(Желтый):  Вход для датчика температуры PT100
  С — (Чёрный) минус. В — (Красный) плюс: вход для датчика Redox
  12(+ Коричневый) — 13(Чёрный) — 14(- Голубой) — 15(Общий): Вход для подключения датчика протока “SEPR”
  9(-) —   8(+): Standby вход для контакта переводящего в режим ожидания
  9(-) — 10(+): Вход датчика уровня хлора в баке
17(-) — 16(+): Вход датчика уровня реагента PH в баке. для первого бака
17(-) — 18(+): Вход датчика уровня реагента PH в баке. для второго бака
