Description
Производитель: AQUA S.P.A.. Италия
Модель: Aqua Aquapool Ph-Rx
Артикул: AD4410C0C0P0W000 / AD4410C0C0P04000 R
Автоматическая станция обработки воды Aqua Aquapool Ph-Rx — это оборудование домашнего бассейна. необходимое для автоматического пропорционального дозирования жидкого хлорина и кислоты (pH) в зависимости от показаний датчиков РН/RX и средненедельной температуры воды в бассейне. Простое управление с помощью ЖКИ-дисплея и плёночных кнопок. возможно подключить дополнительный насос дозации флокулянта по таймеру.
Основные функции и особенности Aqua Aquapool Ph-Rx:
Измерение и пропорциональная регулировка pH и потенциала Rx (окислительно-восстановительного потенциала)
Мембранные (электромагнитные) насосы-дозаторы
Акустическая сигнализация. аварийные сигналы: OFA — передозировка. уровень Rx. уровень pH. OFD — отсутствие потока. отсутствие химиката
Выход для повтора аварийных ситуаций через реле подключения или подключения дополнительного хлоринатора/насоса (коагулянты. флокулянты. альгициды). управление по таймеру
Вход (разъём BNC) для датчиков РН и Redox
Входы: 2-х датчиков уровня реагента в канистрах хлора и кислоты. датчика потока. датчика температуры PT100
Вход INHIBIT – 230В для подключение к циркуляционному насосу. для исключения работы в сухую
Дисплей ЖКИ. две строки по 16 символов. с подсветкой. Меню на русском языке
Выключатель ON/OFF
Кнопка принудительного дозирования (прокачки) для каждого насоса (через МЕНЮ)
Все гидравлические части мембранных насосов (дозирующая головка) выполнены из PVDF пластика. мембрана изготовлена из тефлона. Дозирующая головка из PVDF с ручной дегазацией. Рекомендуется использовать датчики (зонд) РН и Redox в комплекте с проточным фильтром для зондов.
Технические характеристики автоматической станции обработки воды Aqua Aquapool Ph-Rx:
| Технические данные | Единицы измерения | Значение параметра |
| Напряжение питания 50/60 Гц | В | 220 |
| Потребляемая мощность | Вт | 35 |
| Класс защиты корпуса | — | IP 65 |
| Температура воздуха | ºС | от +0 до +45 |
| Температура воды. не более | ºС | 45 |
| Температура химии | ºС | 35 |
| Влажность воздуха. не более | % | 60 |
| Диапазон измерения. pH | pH | 5 — 9 |
| Диапазон измерения. Redox | mV | 0…999 |
| Производительность насоса pH при 5 бар | л/ч | 5.0 |
| Производительность насоса Cl при 5 бар | л/ч | 5.0 |
| Высота всасывания насосов. не более | метр | 1.5 |
| Подсоединение трубок | мм | 4 x 6 |
| Габариты контроллера (В х Ш х Г) | мм | 305x250x160 |
| Габариты упаковки (В х Ш х Г) | мм | 390x250x160 |
| Вес | кг | 4.5 |
Комплектация автоматической станции обработки воды Aqua Aquapool Ph-Rx:
1. Контроллер Aqua Aquapool Ph-Rx
2. Шланг ПВХ (PVC) всасывания/впрыска хим. реагентов 4х6мм х4м — арт. ADSP6000551
3. Сверло Ø24мм для врезки в трубу арт. ADSP6000593
4. Датчик pH арт. ADELTPH05. провод 5 метров — 1шт
5. Датчик Redox арт. ADELTRX05 провод 5 метров — 1шт
6. Хомут-кронштейн на трубу (DN50) комбинированный для впрыска и датчиков арт. ADPSTC — 2шт
9. Донный фильтр забора хим.реагента из канистры арт. ADSP6000001 — 2шт
10. Настенный кронштейн арт. ADSP6020156
11. Буферный раствор pH 4 арт. ADSPH4
12. Буферный раствор pH 7 арт. ADSPH7
13. Буферный раствор mV 475 арт. ADSRX
*Доп. опции: датчик потока. датчик температуры (арт ADSTS100N). датчик уровня хим. реагентов (арт ADSLG). канистра хим.реагентов Øxh 500х680 (арт ADTANK010). дозирующая головка (арт ADSP900P000)
Установка станции Aqua Aquapool Ph-Rx в систему бассейна. пример:
1. Фильтр ( 760мм с подсоединениями) (бок. подсоед.) Kripsol Balear BL 760
2. Вентиль 6-ти поз.(боковой 2») для фильтра BALEAR BL Kripsol V6.63В
3. Насос ( 22 м3/ч 220В) Kripsol Koral KS-150
4. Термостат Рahlen (12840)
5. Теплообменник ( 75 кВт) (гориз.) Pahlen HF 75 (11394)
6. Циркуляционный насос 1» Grundfos UPS — 25/40 180
7. Клапан электромагнитный 1» Buschjost (824041423050)
8. Обратный клапан д. 63 Coraplax (1310063)
9. Кран шаровый разъемный д. 20 Coraplax (1010020)(Используется для забора проб воды на анализ)
10. Автоматическая станция обработки воды Aqua Aquapool Ph-Rx
11. Емкость для зондов pH-RX
12. ЭКВИ-минус жидкий (рН-минус) 30л (37кг)
13. ЭМОВЕКС жидкий хлорин 30л (35кг)
14. Кран с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод) арт.173939
1. Фильтр ( 760мм с подсоединениями) (бок. подсоед.) Kripsol Balear BL 760
2. Вентиль 6-ти поз.(боковой 2») для фильтра BALEAR BL Kripsol V6.63В
3. Насос ( 22 м3/ч 220В) Kripsol Koral KS-150
4. Термостат Рahlen (12840)
5. Теплообменник ( 75 кВт) (гориз.) Pahlen HF 75 (11394)
6. Циркуляционный насос 1» Grundfos UPS — 25/40 180
7. Клапан электромагнитный 1» Buschjost (824041423050)
8. Обратный клапан д. 63 Coraplax (1310063)
9. Кран шаровый разъемный д. 20 Coraplax (1010020)
10. Автоматическая станция обработки воды Aqua Aquapool Ph-Rx
11. Емкость для зондов pH-RX
12. ЭКВИ-минус жидкий (рН-минус) 30л (37кг)
13. ЭМОВЕКС жидкий хлорин 30л (35кг)
14. Кран с адаптером под шланг линии измерения параметров воды (для врезки в трубопровод)
15. Кран шаровый разъемный д. 63 Coraplax (1010063)
16. Форсунка возврата воды из нерж. стали (универсал) M.F.C
17. Скиммер из нерж. стали (универсал). Pahlen (112981)
18. Слив донный ( универсал.) Kripsol SRPL.С
19. Регулятор уровня воды Kripsol RGP.С
20. Фильтр сетчатый STS лат. ник. Ду 25
21. Обратный клапан 1х1 ВВ (латунь)

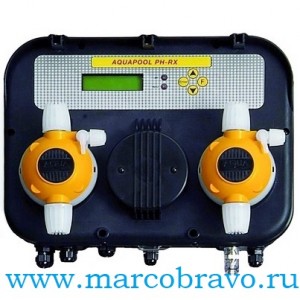

Общий вид автоматической станции обработки воды Aqua Aquapool Ph-Rx:
