Description
Производитель: EMEC. Италия
Модель: WDPHRH 0310

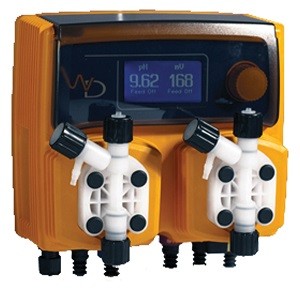

Автоматическая станция обработки воды Emec WDPHRH 0310 — предназначена для постоянного измерения. индикации и автоматического регулирования уровня pH (кислота/основание) и дезинфицирующей жидкости (ОВП (Redox)). Заменяет популярную. но устаревшую модель — Micromaster WPHRHD. Станция имеет небольшие размеры и легко крепится на стену. Идеально подходит для новых бассейнов. Блок управления может поставлятся в двух цветах: оранжевый. синий.
Автоматическая станция Micromaster WDPHRH — это устройство с микропроцессорным управлением. Станция надежно защищена от влажности. электромагнитных помех и попадания пыли. Прибор помещается в коробе из пластмассы IP 65.
Управление автоматической станцией осуществляется при помощи колесика. расположенного в верхней правой части прибора. Вся информация выводится на жидкокристаллический дисплей.
Насосы для регулировки ОВП и pH изготовлены из поливинилиденфторида. Интегральные насосы могут работать с интенсивность до 20 бар и 16 l/h (имеется опция слива жидкости). Дозирование химических реагентов происходит пропорционально измеряемым величинам. При этом расход возможно настроить отдельно для каждого насоса-дозатора. Трубопроводы и роликовые компоненты насосов легко обслуживаются. Сами насосы имеют компактные размеры и легко монтируются.
В автоматической станции Micromaster WDPHRH предусмотрены функции: контроля потока. проверки датчика. задержки пуска. приоритета дозирования pH.
Аварийная сигнализация оповещает об отклонениях от нормы в процессе работы станции: максимальный уровень дозирования. повреждение датчика. повышение напряжения в сети. изменение потока.
Автоматическая система контроля качества воды — лучшее решение для экономии времени и денежных средств необходимых для поддержания идеального качества воды в вашем бассейне.
Габаритные размеры автоматической станции обработки воды Emec Micromaster WDPHRH 0310:
Размеры указаны в миллиметрах и дюймах (в скобках).
Технические характеристики автоматической станции обработки воды Emec WDPHRH 0310:
| Наименование параметра | Единицы измерения | Значение параметра |
| Напряжение | В | ~ 220 |
| Производительность насосов хлор/PH при 3бар | л/ч | 10 |
| Такты насоса | — | 0-180 |
| Высота всасывания | м | 1.5 |
| Уровень загрязнения | — | 2 |
| Класс инсталляции | — | II |
| Класс защиты корпуса | — | IP 65 |
| Слышимый шум (одна головка) | dbA | 74 |
| Температура окружающего воздуха | ºС | +10…+45 |
| Химическая температура | ºС | 0…+50 |
| Температура упаковки и транспортировки | ºС | -10…+50 |
Диапазоны измерения. контролируемых характеристик Emec WDPHRH 0310:
|
Измеряемый параметр
|
Диапазон измерения
|
Единица Измерения
|
|
pH
|
0…14
|
pH
|
|
ОВП
|
0…1500
|
mV
|
График регулирования Redox-Cl-pH стании Emec WDPHRH 0310:
Главный экран автоматической станции Micromaster WDPHRH Emec WDPHRH 0310 (в обычном режиме):
1. Единицы: pH — единица измерения для зонда pH; mV – единица измерения для зонда ОВП.
2. Значения: показания. считываемые зондами.
3. Статус насосов: поля относятся к текущему статусу насоса и работе прибора.
Соединения материнской платы автоматической станции обработки воды Micromaster WDPHRH 0310:
| Поз | Наименование |
| (A) | STAND-BY input – резервный вход |
| (B) | FLOW input – вход потока |
| (C) | pH Level input (left pump head) – вход уровня pH (левая головка насоса) |
| (D) | ORP Level input (right pump head) – вход уровня ОВП (правая головка насоса) |
| (E) | pH EPHS probe connector – соединитель зонда EPHS pH |
| (F) | ORP ERHS probe connector – соединитель зонда ERHS ОВП |
| (G) | Источник тока: 230 вольт переменного тока. 50-60 герц |
| (H) | Alarm contact output: выход контакта тревожного сигнала |
Гидравлические соединения и шланги автоматической станции обработки воды Micromaster Micromaster WDPHRH 0310:
Гидравлические соединения и зонды уровня автоматической станции обработки воды Micromaster Micromaster WDPHRH 0310 (сборка фильтра с уровнем зонда):
Шаг 1. Вставьте кольцо как показано.
Шаг 2. Вставьте поплавок.
Шаг 3. Вставьте зонд без контакта до щелчка.
Шаг 4. Вставьте кольцо как показано.
Гидравлические соединения и головки насоса автоматической станции обработки воды Micromaster WDPHRH 0310:
Инжекторный клапан должен быть установлен на системе со стороны входа воды. Инжекторный клапан открывается при давлении свыше 0.3 бар.
