Производитель: DEL. Франция
Артикул товара: 30022421Е
Щит управления программируемый для моторов МСА 120E и МСА 250E — предназначен для безопасного управления автоматической системой сматывания жалюзи. Подходит для моторов МСА 120E и МСА 250E.
С помощью данного электрического щита осуществляется
питание моторов роликовых механизмов Del Roll-Banc и Roll-In.
В случае использования с роликовым механизмом Roll-Banc мотор крепится
сбоку в опорную стойку на специальные крепления. В системе Roll-In мотор
крепится на стену в моторной шахте редом с бассейном.
Управление всеми операциями и программирование функций сматывающего устройства осуществляется с помощью микропроцессора. Используя кнопки на щите
управления можно отрегулировать место автоматической остановки мотора
при сматывании или разматывании жалюзи. Также программируется скорость
смотки и размотки жалюзи. Возможно дистанционное проводное управление функциями
роликового механизма. Щит управления оснащен светодиодами. которые
сигнализируют о состоянии работы системы и о выполняемой операции в
данный момент.
Щит управления питается от
сети переменного тока с напряжением 220 В. преобразуя его в постоянное
напряжение 24 В. необходимое для работы мотора сматывающего устройства.
Щит управления должен быть установлен на расстоянии от
бассейна в сухом помещении. Установка должна соответствовать требованиям
электрических стандартов. Для защиты устройства на входе щита управления необходимо
установить автоматический
выключатель на 30 мА.
Технические характеристики щита управления программируемого для моторов МСА 120E и МСА 250E:
| Наименование параметра | Единицы измерения | Значение параметра |
| Напряжение питания | В | 230 |
| Выходное напряжение | В | 24 |
| Потребляемая мощность | кВт | 0.22 |
Схема щита управления программируемого для моторов МСА 120E и МСА 250E:
P1 — регулировка скорости сматывания жалюзи.
Проводное дистанционное управление позволяет корректировать место
автоматической остановки жалюзи. а так же включать смотку или размотку
полотна на расстоянии.
Светодиоды сигнализируют о состоянии работы системы и о выполняемой операции в данный момент.

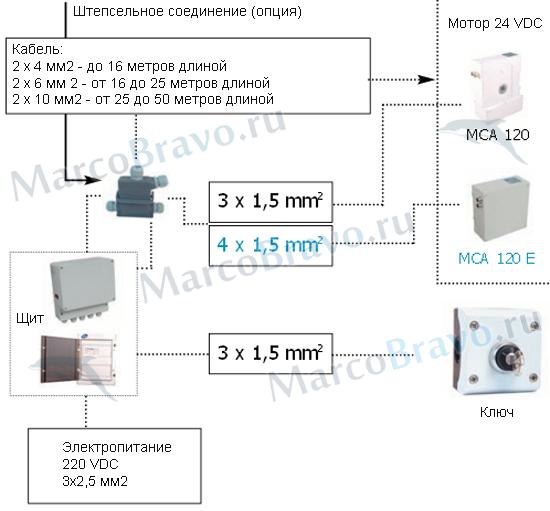

Место щита управления с защитой для моторов МСА 120 и МСА 250 в электрической схеме роликового механизма Del ROLL-IN:

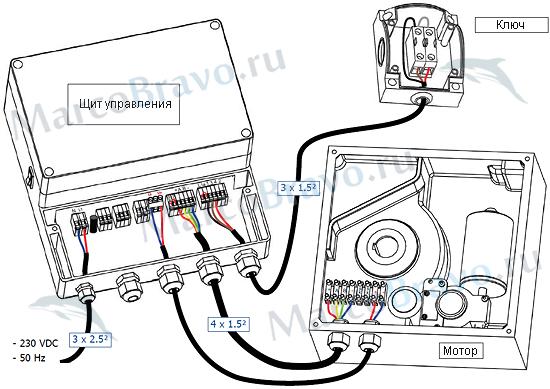

Схема подключения моторов МСА 120E и МСА 250E к щиту управления:
