Производитель: DEL. Франция
Артикул товара: 30022431
Щит управления для моторов Del Aqua 1 предназначен для безопасного управления автоматической системой сматывания жалюзи. Подходит для моторов с напряжением 24 В.
С помощью электрического щита Del Aqua 1 осуществляется питание мотора роликового механизма. Сам щит управления питается от сети переменного тока с напряжением 220 В. преобразуя его в постоянное напряжение 24 В. необходимое для работы мотора сматывающего устройства.
Щит управления должен быть установлен на расстоянии минимум 3.5 м от бассейна в сухом помещении. Установка должна соответствовать стандарту C 15-100 (последняя версия). Потребляемая мощность электрощита — 0.22 кВт. На входе щита управления необходимо установить автоматический выключатель на 30 мА.
Технические характеристики щита управления для моторов Del Aqua 1:
| Наименование параметра | Единицы измерения | Значение параметра |
| Напряжение питания | В | 230 |
| Выходное напряжение | В | 24 |
| Потребляемая мощность | кВт | 0.22 |

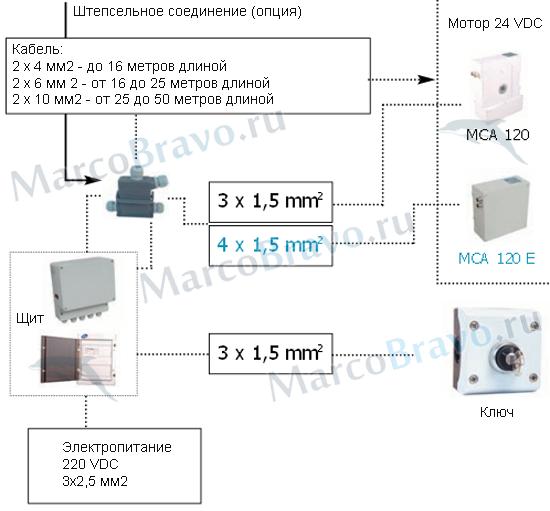

Место щита управления Del Aqua 1 в электрической схеме роликового механизма Del ROLL-IN:

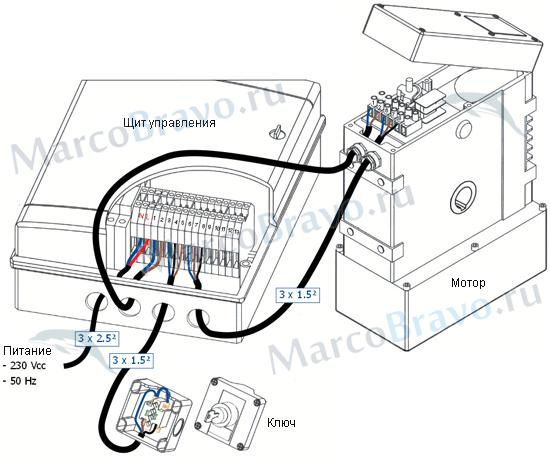

Схема соединения мотора с щитом управления Aqua 1:
