Производитель: Harvia. Финляндия
Модель: KIVI PI 70E
Артикул: HPIE700400
Напольная электрическая печь для сауны Harvia KIVI PI 70E (6-10 м3. 6.9 кВт) (без пульта управления) — предназначена для саун средних размеров. Каменка может производить как мягкий. так и интенсивный пар. Печь равномерно прогревает все парильное помещение. а 100 кг камней сохраняют тепло в сауне в течение длительного времени. Управление каменкой осуществляется с помощью выносного пульта Harvia C-150 или Griffin (приобретается отдельно). Пульт устанавливается в сухом месте вне парильного помещения (например. в предбаннике). Корпус каменки изготовлен в виде решетки. Материал корпуса — нержавеющая сталь.
Несмотря на открытую конструкцию каменки. температура ее поверхности достаточно низкая. что позволяет устанавливать печь рядом с полками и стенами. Так же модель может быть встроена в полок. Для этой цели используется специальный монтажный фланец из нержавеющей стали.
Включается печь нажатием на кнопку пульта управления. После этого каменка будет работать в течение запрограммированного Вами времени и затем автоматически отключится (если ее не отключить раньше вручную). Возможен и отложенный старт включения печи. Это значит. что печь начнет работать сама через установленное Вами время. Например. если вы отправляетесь на трехчасовую прогулку и хотите после нее попариться. нужно выбрать режим отложенный старт и на дисплее выставить цифру 2. Это значит. что через два часа каменка автоматически включится и начнет нагреваться. Время нагрева сауны составляет примерно один час. Таким образом. через три часа сауна будет готова для парения.
Параметры работы печи отслеживаются с помощью блока датчиков. в котором находятся датчик температуры и устройство защиты от перегрева. Термостат устанавливается в парильном помещении на стене или на потолке над печью. Если температура в сауне поднимется слишком высоко. сработают предохранитель от перегрева термостата и нагревательные элементы будут автоматически отключены. Основные причины перегрева: слишком плотно уложенные камни. неправильная установка печи. плохая вентиляция.
Печь устанавливается на пол. В модели предусмотрены регулируемые по высоте ножки. Покрытие пола в месте установки должно быть несгораемым. При установке печи требуется соблюдать минимальные безопасные расстояния.
Технические характеристики электрической печи Harvia KIVI PI 70E:
| Наименование параметра | Единицы измерения | Значение параметра |
| Тип печи |
— | электрическая |
| Пульт управления | — | выносной |
| Размер парильного помещения | м3 | 6-10 |
| Минимальная высота парильного помещения | мм | 1900 |
| Мощность | кВт | 6.9 |
| Напряжение | В | 230V 1N~/400V 3N~ |
| Сечение соединительного кабеля (230 В) | мм2 | 3×6 |
| Сечение соединительного кабеля (400 В) | мм2 | 5×1.5 |
| Сечение кабеля датчика | мм2 | 4×0.25 |
| Сечение кабеля управления | мм2 | 6×0.5 |
| Предохранитель (230 В) | А | 1×35 |
| Предохранитель (400 В) | А | 3×10 |
| Вес камней | кг | 100 |
| Вес печи | кг | 15 |
| Габариты (ширина x глубина x высота) | мм | 370x370x1200 |
Схема пульта управления Harvia С-150 для печи Harvia KIVI PI 70E:
1. Главный выключатель
2. Клавиша предварительного выбора
3. Дисплей
4. Регулятор температуры
5. Сигнальная лампочка (температура в сауне)
6. Сигнальная лампочка (предварительное время)
7. Сигнальная лампочка (печь включена)
8. Включатель освещения в сауне (макс. 100 Вт)
Минимальные безопасные расстояния при установке печи Harvia KIVI PI 70E:
А — датчик на потолке
В — датчик на стене (для моделей PI 70 и PI 90)
С — датчик на стене (для моделей PI 70E и PI 90E)
D — потолок или защитное ограждение
E — пол
G — монтажный фланец HPI 1 (приобретается отдельно)
Схема установки электрической печи Harvia KIVI PI 70E:
А. Соединительная коробка
В. Соединительный кабель
С. Кабель управления
D. Кабель датчика
E. Органы управления нагревом
Схема крепления электрической печи к стене и схема встраивания в полок:
Для крепления печи к стенам сауны и встраивания в полок используются крепежные наборы.
Деталировка электрической печи Harvia KIVI PI 70E:
1.2. Нагревательный элемент ZRH-247 (2300 Вт) — 3 шт
3. Стальной каркас ZRH-210
8. Крепежный набор ZRH-350 — 2 шт
Схема электромонтажа печи Harvia KIVI PI 70E:
Электромонтаж пульта управления C-150 и печи Harvia KIVI PI 70E (подключение в 3-фазной сети):
Электромонтаж пульта управления C-150 и печи Harvia KIVI PI 70E (подключение в 1-фазной сети):
Подключение печи к электросети должен осуществлять только квалифицированный специалист. имеющий право на данный род работ.
Схема циркуляции воздуха в парильном помещении при работе печи Harvia KIVI PI 70E:
A. Область расположения приточного вентиляционного отверстия. При механической вентиляции располагается над каменкой. При естественной вентиляции — под или рядом с каменкой.
B. Вытяжное вентиляционное отверстие. Располагается как можно дальше от каменки.
C. Дополнительная осушающая вентиляция (не работает при нагреве и работе сауны).
D. Если вентиляционное отверстие расположено в ванной пространство между дверью и полом должно быть не менее 100 мм. Необходима принудительная (механическая) вентиляция.

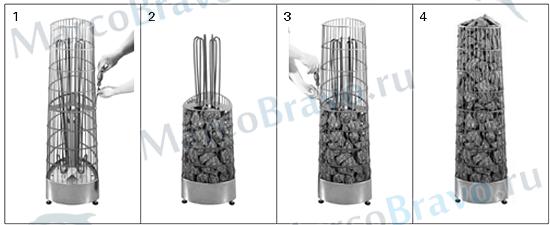

Пример правильной укладки камней в электрическую печь Harvia KIVI PI 70E:
В печь можно укладывать только угловатые колотые камни. специально предназначенные для использования в каменке. Подходящие горные породы — перидотит. оливин-долерит. оливин. Диаметр камней не должен превышать 5-10 см. Камни должны полностью покрывать нагревательные элементы. Нельзя использовать легкие. пористые и керамические камни. Запрещается включать печь без камней. Это может привести к пожару.
