Производитель: Tylo. Швеция
Модель: Tylo SD 16
Артикул: 64303000
Электрическая печь для сауны Tylo SD 16 — предназначена для профессионального использования в больших саунах. Вырабатывает пар и создает в парилке высокую температуру. Модель используется с выносным механическим пультом управления типа TS 30 или электронным пультом CC и релейным блоком RB-30 (поставляются отдельно). Расположение агрегата у стены. а также специальная конструкция решетки способствуют эффективному распределению потоков воздуха по всей парилке. Также печь отличается высокой энергоэффективностью при большой мощности. Камни и воздух в сауне прогреваются очень быстро. Данная модель может использоваться как с камнями. так и без камней. Устройство оборудовано мощным нагревательным теном Tylo.
Электрическая печь для сауны Tylo SD 16 содержит в себе резервуар для воды и отсек из нержавеющей стали для размещения камней. Специальный резервуар заполняется водой перед включением сауны. Это позволяет сосздать в парилке приятную влажную атмосферу. а также ускорить и стимулировать потоотделение. Отсек для камней находится прямо над нагревательным теном и предназначен для выработки пара. Загрузка камней — до 25 кг. Печь имеет трехслойный корпус. Передняя и боковые части изделия покрыты защитным материалом Thermosafe. Устройства управления подключаются к печи 7-жильным кабелем.
Габаритные размеры электрической печи для сауны Tylo SD 16:
|
A
|
B
|
C
|
D
|
E
|
F
|
|
570
|
650
|
310
|
600
|
165
|
395
|
Размеры указаны в мм.
Технические характеристики электрической печи для сауны Tylo SD 16 :
| Наименование параметра | Единицы измерения | Значение параметра |
| Тип печи |
— | электрическая |
| Размер парильного помещения | м3 | 15-35 |
| Мощность | кВт | 16 |
| Необходимое напряжение | В | 400 В 3~ |
| Минимальное расстояние до боковой стенки | мм | 150 |
| Минимальная высота потолка | мм | 2100 |
| Масса камней для пара | кг | 25 |
| Пульт управления | — | выносной |
| Масса печи без камней | кг | 32 |
Деталировка электрической печи для сауны Tylo SD 16 :

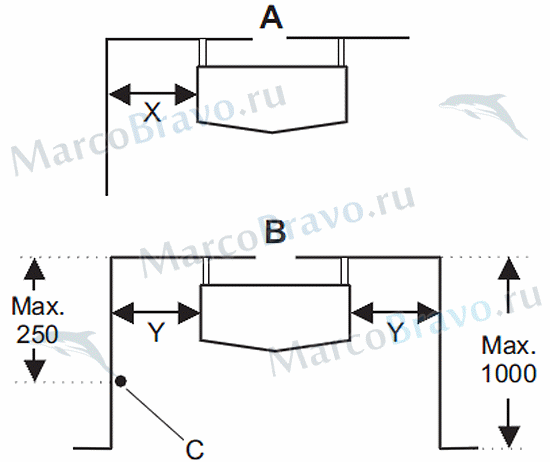

Объем и минимальные установочные расстояния:
|
кВт
|
Объем сауны мин/макс (м3)
|
Минимальное расстояние до боковой стены (мм)
|
Высота потолка в сауне мин/макс (мм)
|
|
|
стандартная установка X
|
установка в нише Y
|
|||
|
16
|
15-35
|
150
|
350
|
2100
|
A — стандартная установка
B — установка в нише

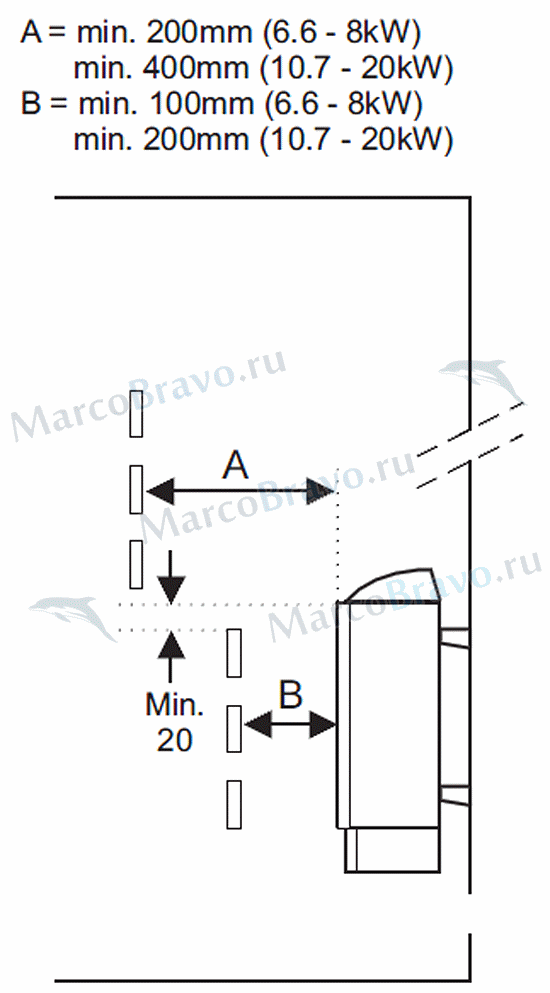

Минимальное расстояние до оборудования сауны. расположенного перед нагревателем:
Схема установки электрической печи для сауны Tylo SD 16 :
A — электрический провод
B — деревянная панель
C — изоляция позади панели управления
D — датчик
E — капиллярная трубка/провод термистора
F — отдельная панель управления
G — вентиляционное отверстие
H — деревянная планка
I — стопорный винт
Схема подключения приборов управления электрической печи Tylo SD 16 :
1 — нагреватель сауны
2 — термистор (датчик)
3 — панель управления CC10/CC50/CC100/CC300
4 — внешний выключатель (если таковой предусмотрен)
5 — распределительный шкаф
6 — релейный шкаф RB30/60
Сила тока и тип провода:
|
кВт
|
230-240V 3~
|
230-240V~
|
400-415V 3~
|
230-208V~ | 230-208V 3~ | |||||
|
А
|
мм2
|
А
|
мм2
|
А
|
мм2
|
А
|
мм2
|
А
|
мм2
|
|
|
16
|
40
|
16
|
—
|
— |
23
|
6
|
— | — | 47 | 16 |
