Description
Производитель: Harvia. Финляндия
Модель: Club K11G
Артикул: HRKG110400
Напольная электрическая печь для сауны Harvia Club K11G (9-16 м3. 11 кВт) (без пульта управления) — предназначена для напольной установки в саунах средних и больших размеров. Каменка подходит как для семейных саун. так и для общественных. Современный и стильный дизайн. а также мощность печи позволяют устанавливать ее в саунах дорогих отелей. фитнес клубов или спа салонов. Каменка быстро и равномерно прогревает все парильное помещение. Данная модель рассчитана на интенсивное использование. что позволяет печи в течение всего дня обогревать парильное помещение объемом до 16 м3.
Управление каменкой осуществляется с помощью выносного пульта Harvia C-150. C150VKK или Griffin CG-170 (приобретается отдельно). Пульт устанавливается в сухом месте вне парильного помещения (например. в предбаннике).
Включается печь нажатием на кнопку пульта управления. После этого каменка будет работать в течение запрограммированного Вами времени и затем автоматически отключится (если ее не отключить раньше вручную). Возможен и отложенный старт включения печи. Это значит. что печь начнет работать сама через установленное Вами время. Например. если вы отправляетесь на трехчасовую прогулку и хотите после нее попариться. нужно выбрать режим отложенный старт и на дисплее выставить цифру 2. Это значит. что через два часа каменка автоматически включится и начнет нагреваться. Время нагрева сауны составляет примерно один час. Таким образом. через три часа сауна будет готова для парения.
Параметры работы печи отслеживаются с помощью блока датчиков. в котором находятся датчик температуры и устройство защиты от перегрева. Датчик устанавливается в парильном помещении под потолком над печью. Если температура в сауне поднимается слишком высоко. срабатывает предохранитель и нагревательные элементы автоматически отключаются. Основные причины перегрева: слишком плотно уложенные камни. неправильная установка печи. плохая вентиляция.
Печь устанавливается на пол. Так как электрокаменка во время работы сильно нагревается. во избежание случайного соприкосновения с её горячими поверхностями рекомендуется использовать защитное ограждение. Модель не предназначена для установки в нишу. При установке печи требуется соблюдать минимальные безопасные расстояния.
Технические характеристики электрической печи Harvia Club K11G:
| Наименование параметра | Единицы измерения | Значение параметра |
| Тип печи |
— | электрическая |
| Пульт управления | — | выносной |
| Размер парильного помещения | м3 | 9-16 |
| Минимальная высота парильного помещения | мм | 1900 |
| Мощность | кВт | 11.0 |
| Напряжение | В | 400V 3N~ |
| Сечение соединительного кабеля | мм2 | 5×2.5 |
| Сечение кабеля к пульту управления | мм2 | 5×2.5 |
| Сечение кабеля к датчику | мм2 | 4×0.25 |
| Предохранитель | А | 3×16 |
| Вес камней | кг | 60 |
| Вес печи | кг | 25 |
| Габариты (ширина x глубина x высота) | мм | 505x430x700 |

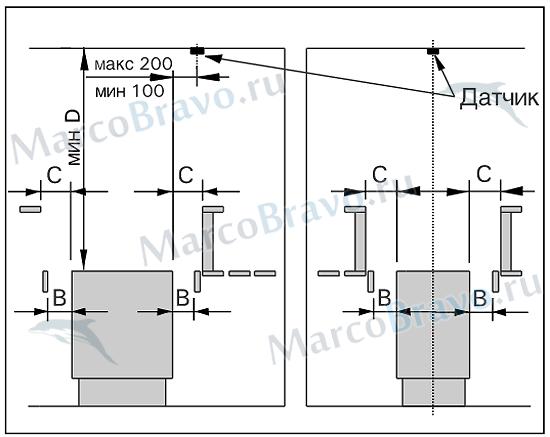

Минимальные безопасные расстояния при установке печи Harvia Club K11G:
Размер А мин.: 70 мм
Размер A макс.: 170 мм
Размер B мин.: 50 мм
Размер C мин.: 70 мм
Размер D мин.: 1200 мм
Размер E макс.: 700 мм
Если значение E больше E макс.. то B мин. = C мин.
Деталировка электрической печи Harvia Club K11G:
1. 3. 5. Нагревательный элемент — ZSP-240 (2150 Вт. 230 В)
2. 4. 6. Нагревательный элемент — ZSS-110 (1500 Вт. 230 В)
Схема сборки печи Harvia Club K11G:
Схема электромонтажа печи Harvia Club K11G:
Схема подключения печи Harvia Club K11G. установленной в качестве групповой:
Схема циркуляции воздуха в парильном помещении при работе печи Harvia Club K11G:
A. Область расположения приточного вентиляционного отверстия.
B. Вытяжное вентиляционное отверстие. Располагается как можно дальше от каменки.
C. Дополнительная осушающая вентиляция (не работает при нагреве и работе сауны).
D. Если вентиляционное отверстие расположено в ванной пространство между дверью и полом должно быть не менее 100 мм. Необходима принудительная (механическая) вентиляция.

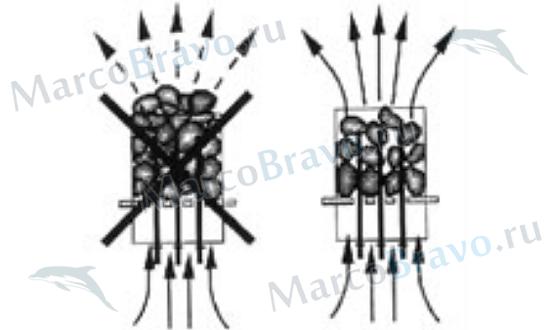

Пример правильной укладки камней в электрическую печь Harvia Club K11G:
Для каменки подходят камни диаметром 4-8 см. В печь можно укладывать только специально предназначенные для этих целей камни. При этом камни должны полностью покрывать нагревательные элементы. но. не создавая горки. Камни укладываются аккуратно и не очень плотно. чтобы не затруднять циркуляцию воздуха в печи. Если большие камни не помещаются между нагревательными элементами. не прилагайте усилие. чтобы втиснуть их. Нельзя использовать легкие. пористые и керамические камни одинакового размера. Запрещается включать печь без камней. Это может привести к пожару.
